学习STM32的PWM和DAC

一、STM32F103输出一路PWM波形

1、认识PWM

PWM是 Pulse Width Modulation 的缩写，中文意思就是脉冲宽度调 制，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控 制的一种非常有效的技术，其控制简单、灵活和动态响应好等优点而成 为电力电子技术最广泛应用的控制方式，其应用领域包括测量，通信， 功率控制与变换，电动机控制、伺服控制、调光、开关电源，甚至某些 音频放大器，因此学习PWM具有十分重要的现实意义。 其实我们也可以这样理解，PWM是一种对模拟信号电平进行数字编码 的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个 具体模拟信号的电平进行编码。PWM 信号仍然是数字的，因为在给定的 任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压 或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去 的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被 断开的时候。只要带宽足够，任何模拟值都可以使用 PWM 进行编码。

2、STM32F1的PWM的认识

STM32F1的PWM相关知识

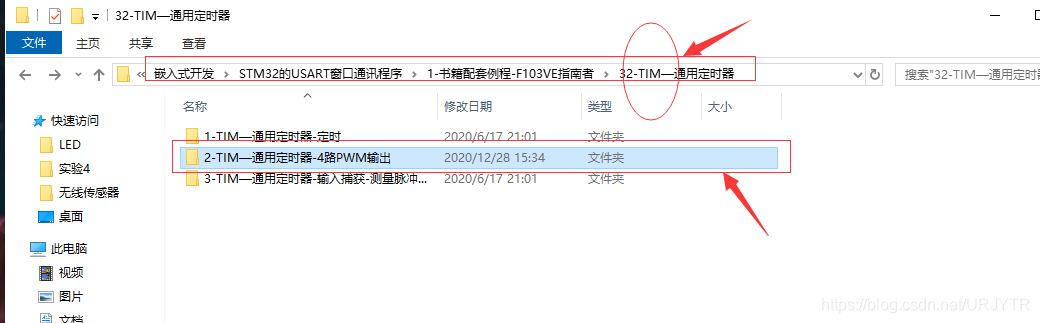

打开先前野火官网资料下的文件中的工程：

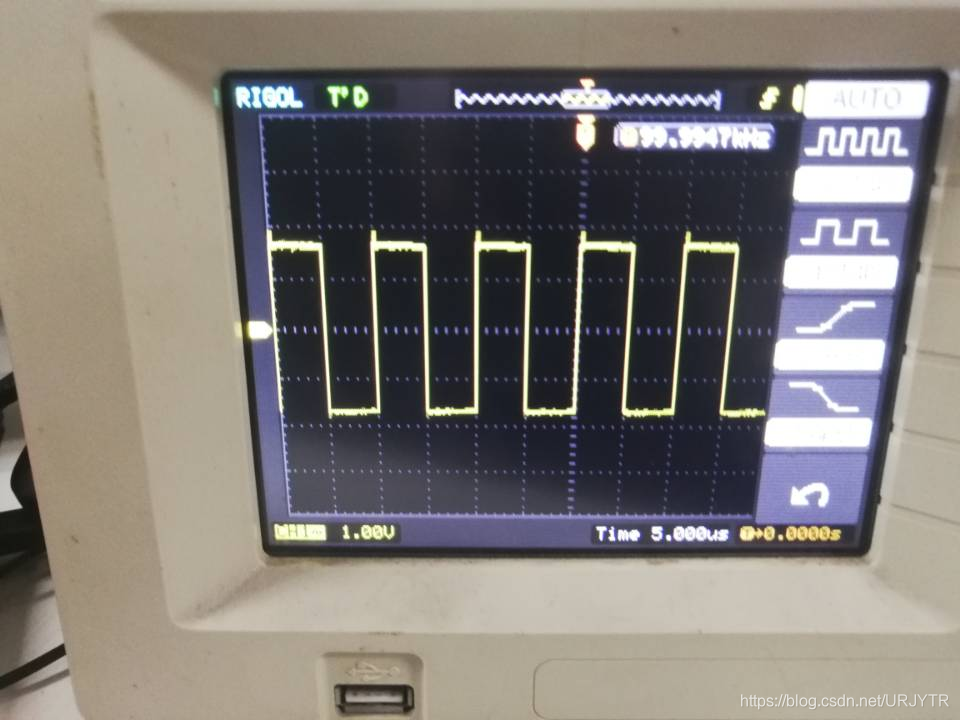

之后直接编译并生成hex文件，在烧入芯片，用示波器观察结果如下：

可见PWM的输出其实就是对外输出脉宽可调（即占空比调节）的方波信号。

二、STM32F103的DAC功能

用STM32F103的DAC功能完成以下波形输出，用示波器观察波形，并用蜂鸣器或手机耳机收听输出声音效果、感受歌曲的音质差异。

1、输出一个周期2khz的正弦波

继续使用野火官网资料中的工程：

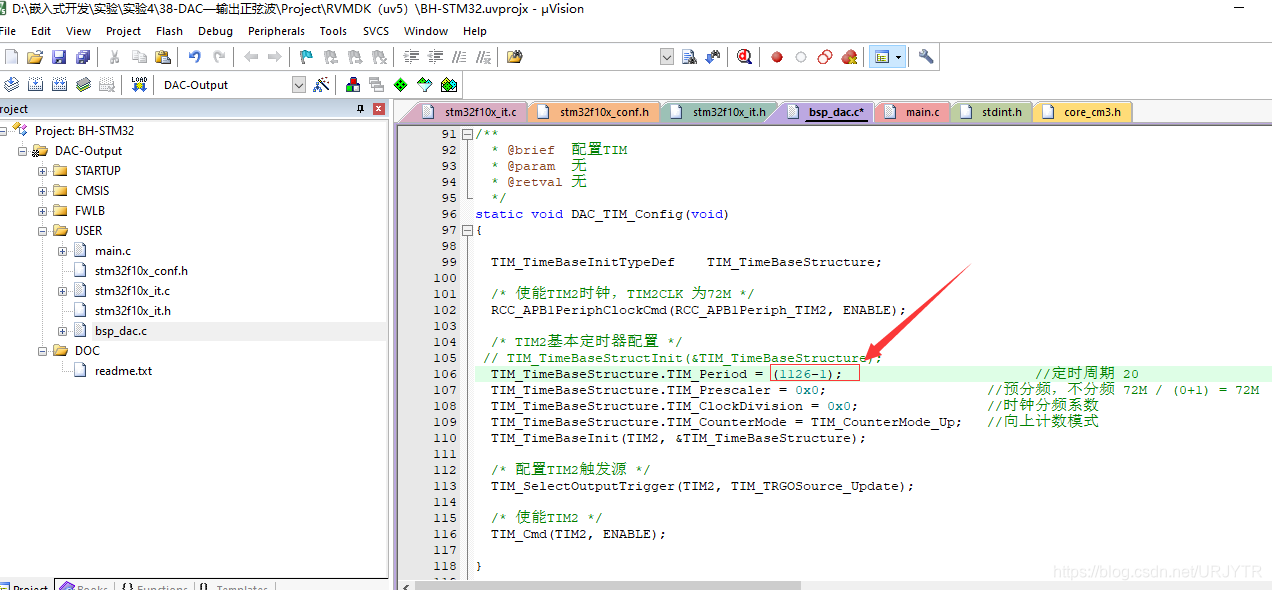

将bsp_dac.c中的以下位置修改如下：

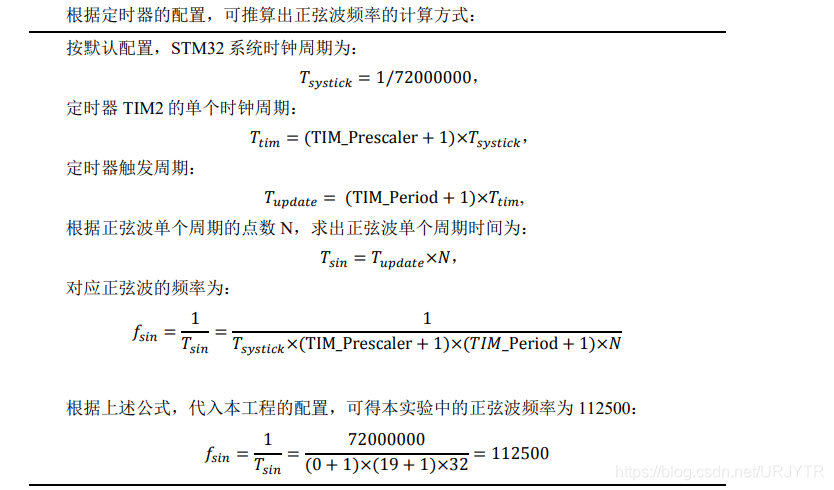

频率计算功率如下：

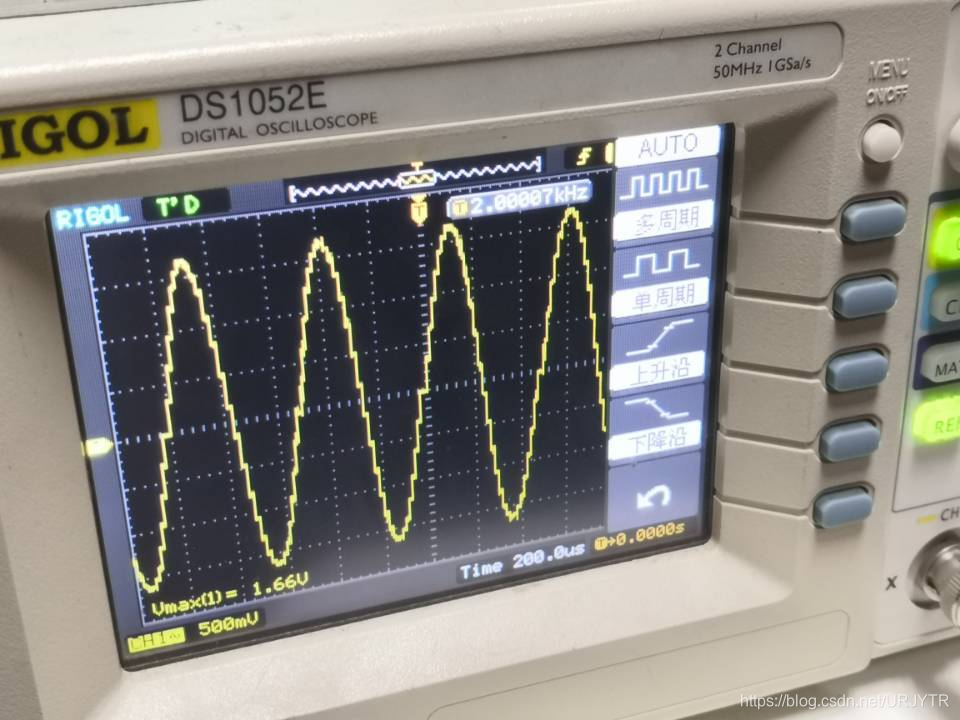

之后编译并生成hex文件并烧入芯片，用示波器观察结果如下：

输出为正弦波！

2、将一段数字音频歌曲数据转换为模拟音频波形输出

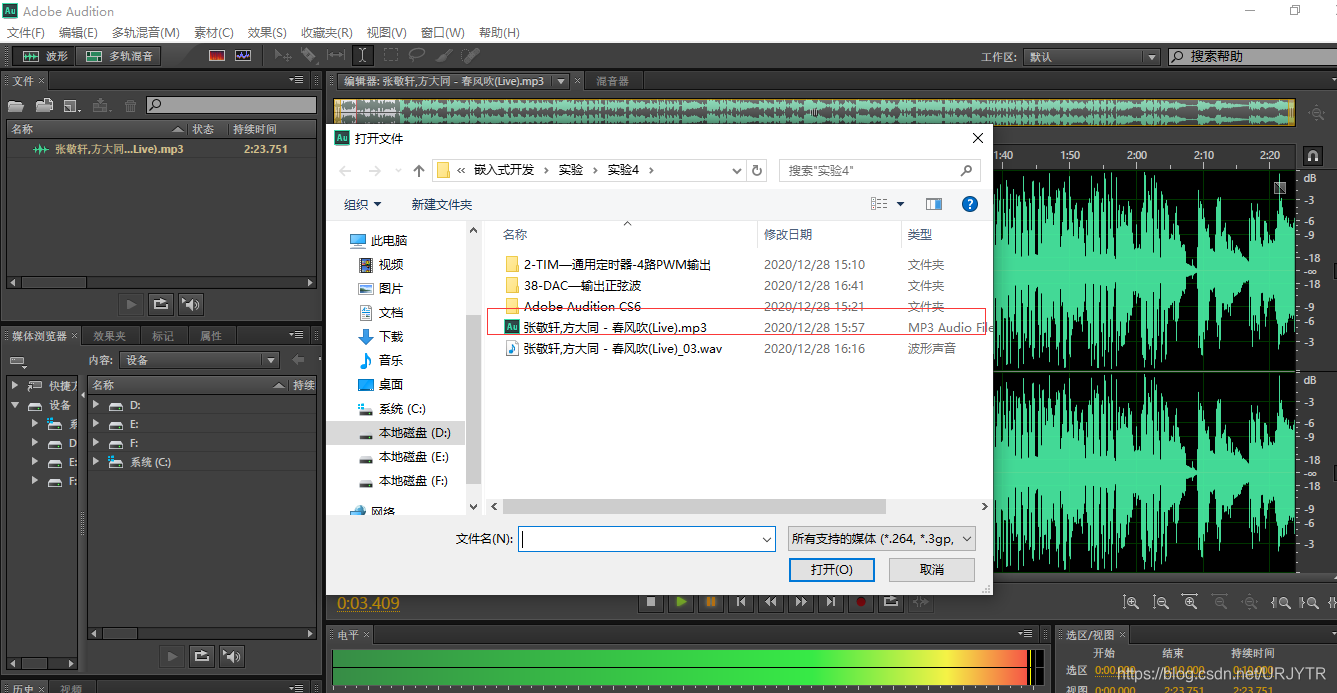

用Adobe Audition打开一个音频文件：

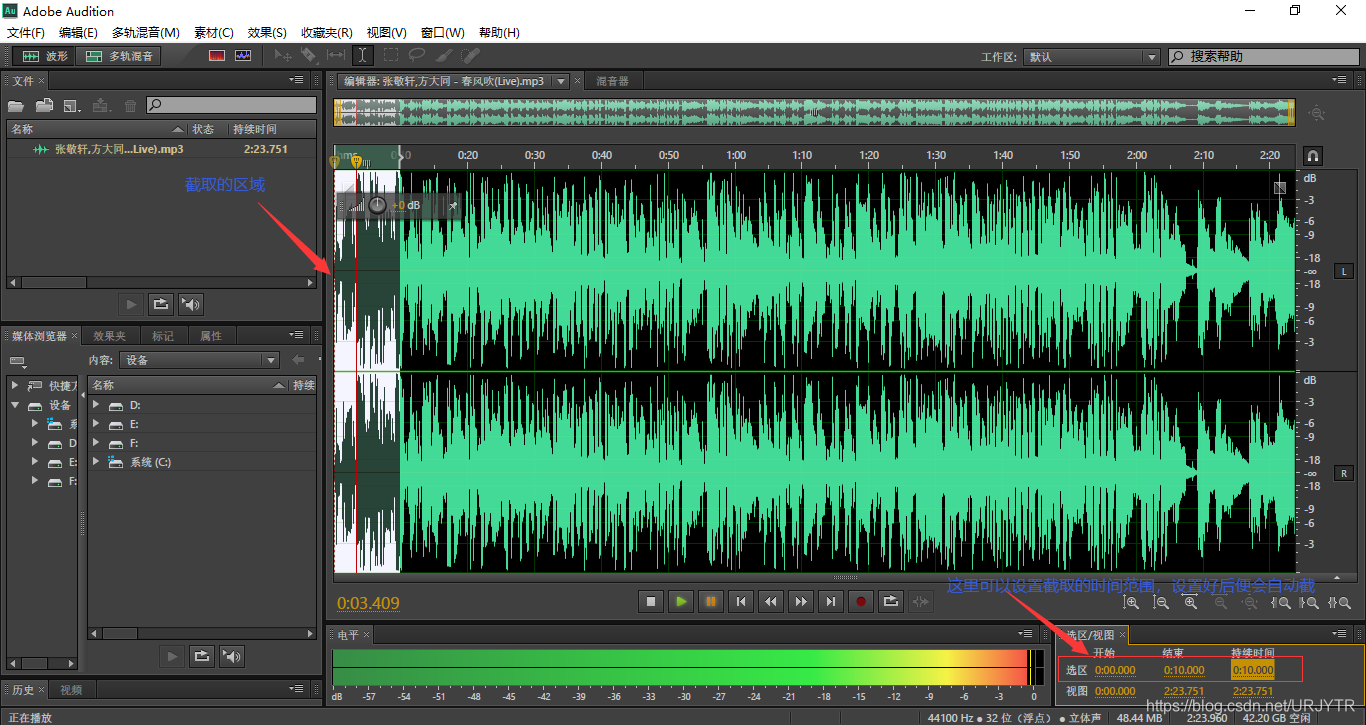

通过软件截取一段（内部FLASH放不了太多的）

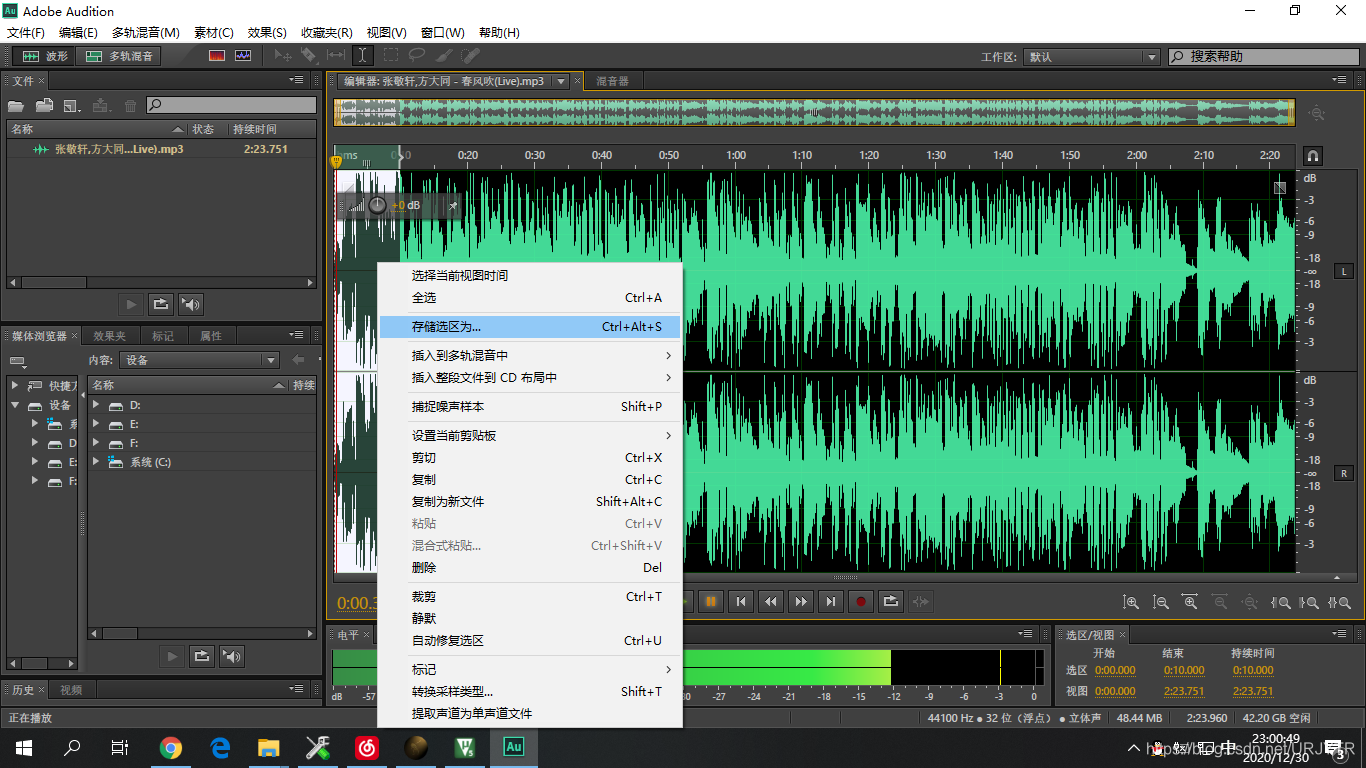

在所选区域上右键，点击存储选区

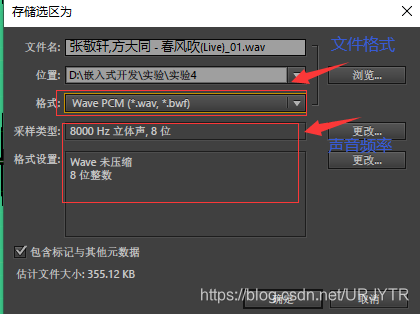

设置所选区域声音的频率与文件格式（要转换成8bit 8K的wav格式文件）

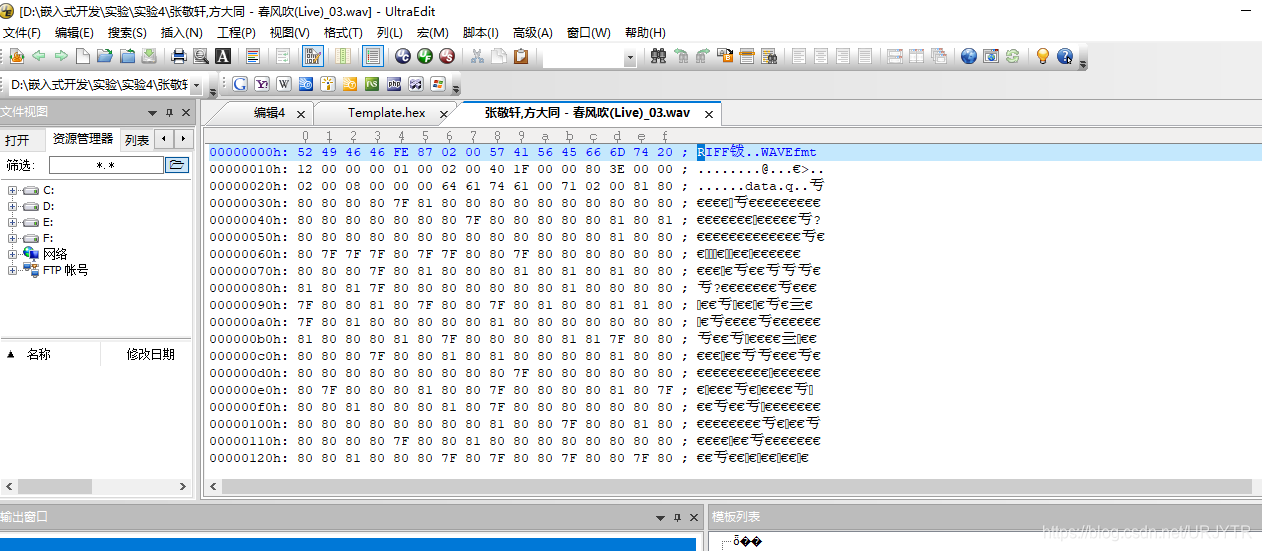

然后用UltraEdit打开这个wav文件,前面的一段是固定格式。

CTRL+A 鼠标右键 ，选择十六进制复制选定视图，新建文件，粘贴。

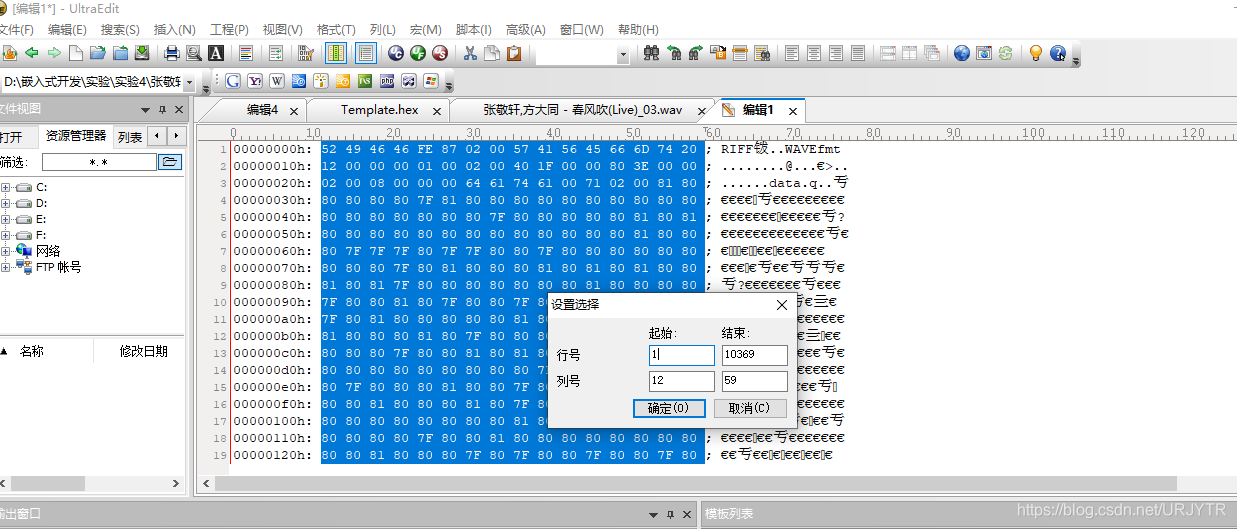

我们想要的只是中间的那一块内容。找到最下面那个字节，鼠标右键-> 选择范围-> 输入起始的行号和列号，确定就选中了整个我们需要的内容，复制粘贴建立新文件。

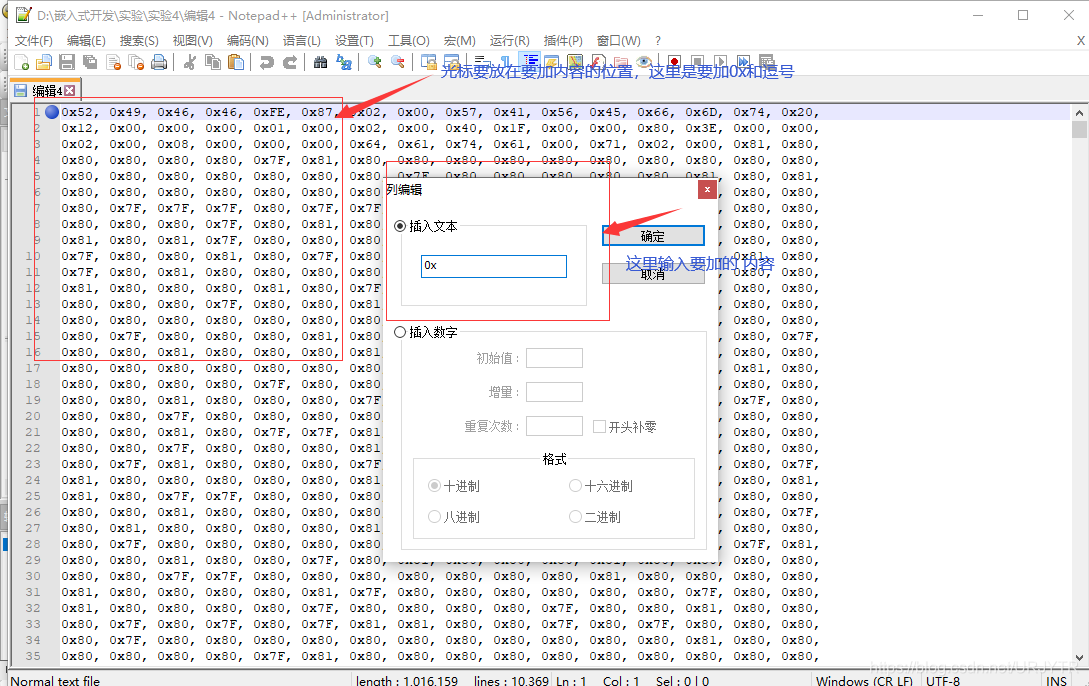

用notepad++打开上面保存文件，编辑–列块编辑–插入文本 ，生成如下文件。

加完后的就是我们所需要的代码，只要在需要用时就复制粘贴即可。

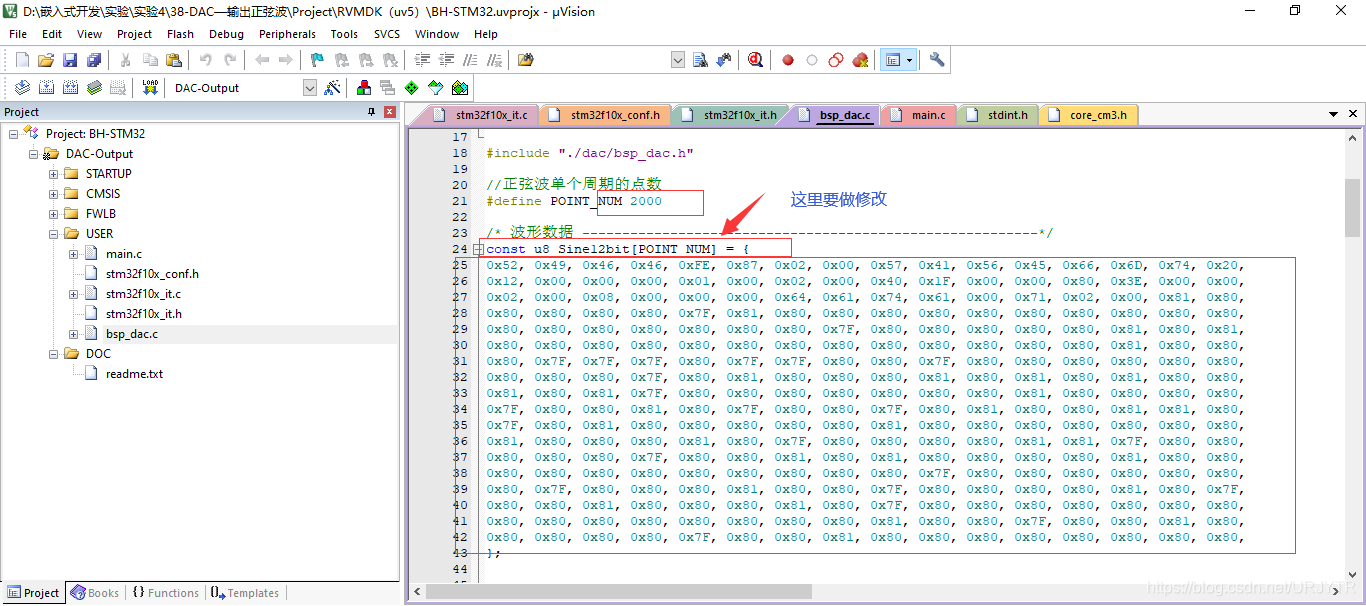

将部分代码加入到工程中：

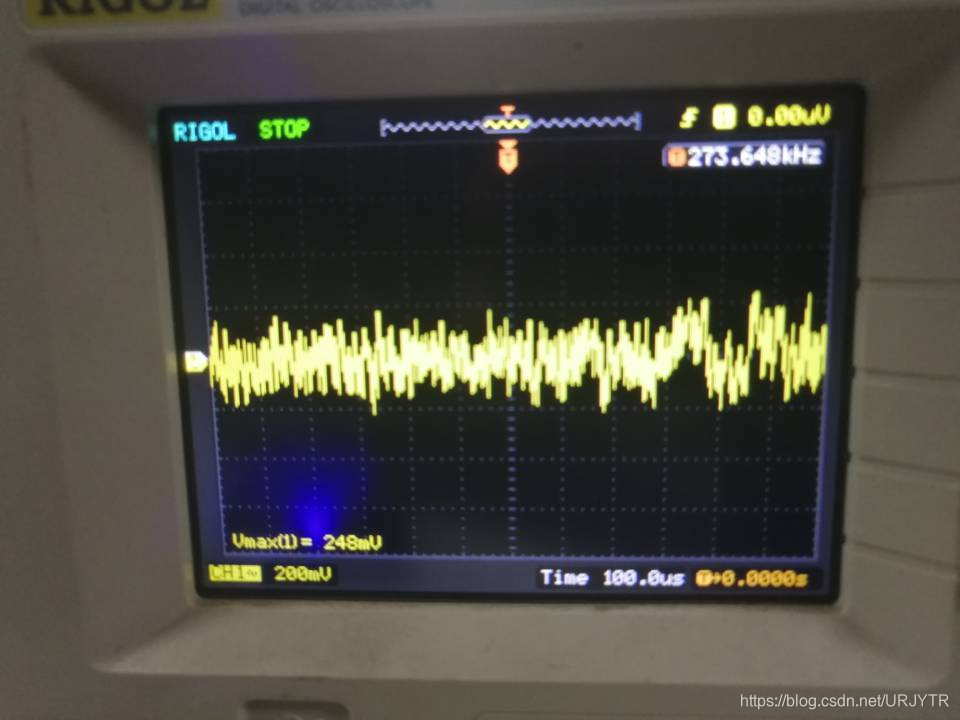

然后编译并生成hex文件烧录到芯片中，用示波器查看输出波形，结果如下：
