DHT11是一款有已校准数字信号输出的温湿度传感器。 其精度湿度+-5%RH， 温度+-2℃，量程湿度20-90%RH， 温度0~50℃。

一、引脚说明：

pin名称注释
1VCC供电3-5.5V
2DATA串行数据，单总线
3NC空脚，不用管
4GND接地

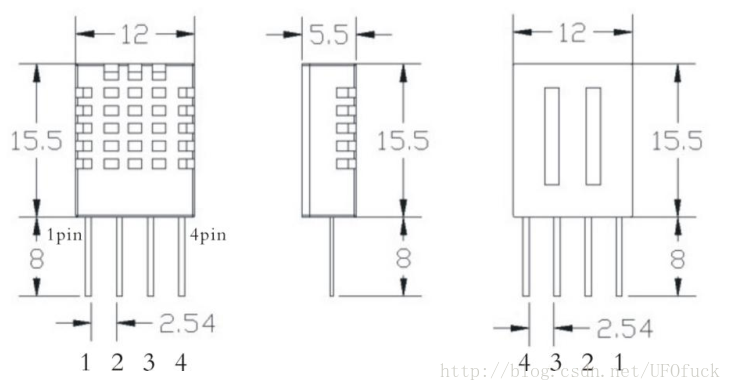

二、分装图如下：

三、时序图：

四、程序一般思路：

1、总线拉低18ms。

2、总线由上拉电阻拉个高，主机延时20us。

3、判断从机是否有低电平响应。

4、响应后80us，从机发出高电平。

5、80us后进入数据采集状态。

6、数据采集和校验。

五、数据采集详解

DATA 用于微处理器与 DHT11 之间的通讯和同步,采用单总线数据格式，一次传送 40 位数据，高位先
出。
数据格式:
8bit 湿度整数数据 + 8bit 湿度小数数据+8bit 温度整数数据 + 8bit 温度小数数据+8bit 校验位。
注：其中温湿度小数部分为 0。
校验位数据定义
“8bit 湿度整数数据 + 8bit 湿度小数数据+8bit 温度整数数据 + 8bit 温度小数数据” 8bit 校验位等于所
得结果的末 8 位

数据格式

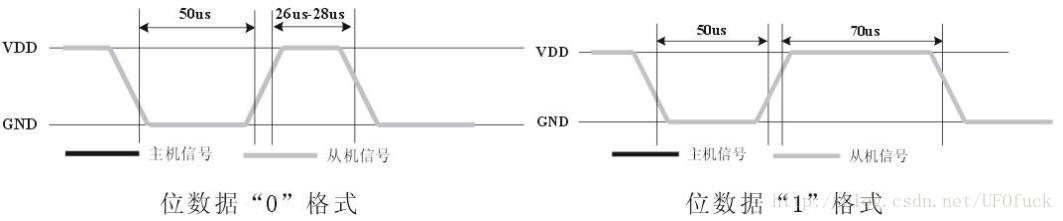

由 DHT11 的 DATA 引脚输出 40 位数据，微处理器根据 I/O 电平的变化接收 40 位数据，位数据“0”
的格式为： 50 微秒的低电平和 26-28 微秒的高电平，位数据“1”的格式为： 50 微秒的低电平加 70
微秒的高电平。位数据“0”、“1”格式信号如图所示：
