HTCVive实现手柄握住物体在固定轴上下左右旋转的功能（Unity3D 开发）

最新推荐文章于 2023-02-10 11:22:14 发布
原创 最新推荐文章于 2023-02-10 11:22:14 发布 · 893 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍如何在Unity中使用特定插件实现虚拟现实环境中物体的抓取与旋转操作。需安装SteamVR及VRTK组件，并详细配置物体交互所需的各项组件。

开发环境和必备插件

1、Unity 2018.4.2f1 (64-bit)开发环境
2、SteamVR和VRTK 组件

以下组件的属性根据自己功能开发需求进行配置

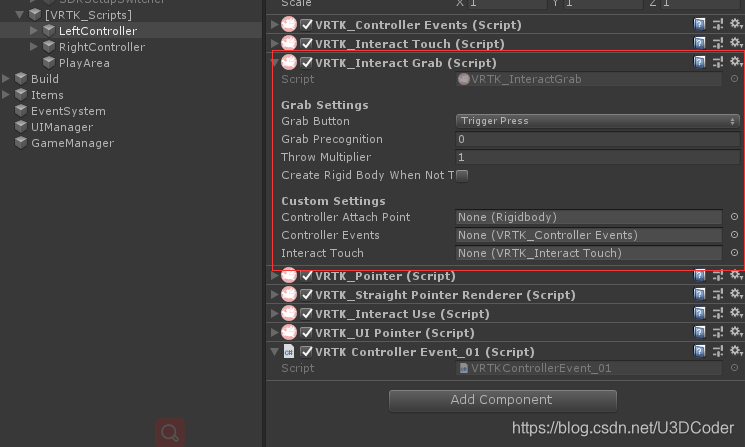

Step1：抓取物体的手柄上必需添加组件“VRTK_InteractGrab”，此处用的是Trigger Press触发事件（根据自己的需求更改手柄触发按键）在这里插入图片描述

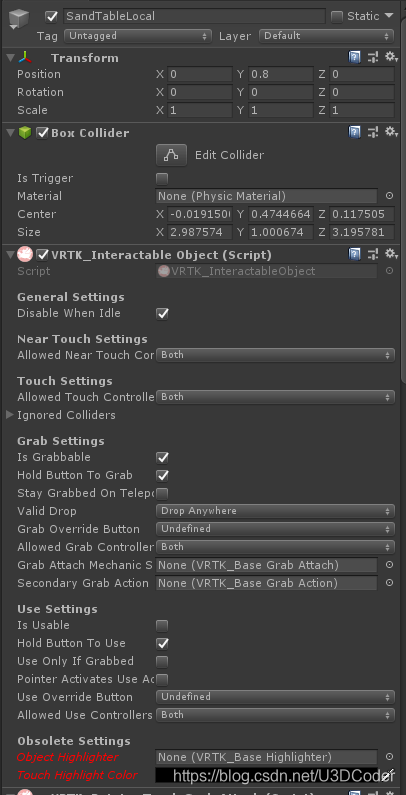

Step2:被抓取旋转的物体，需要添加如下图所示组件。
①Box Collider
②VRTK_InteractableObject
在这里插入图片描述

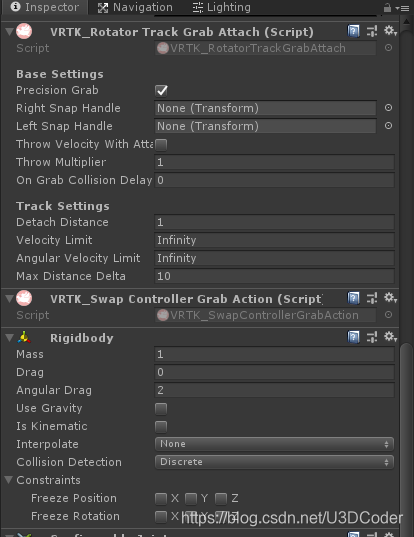

③VRTK_RotatorTrackGrabAttach
④VRTK_SwapControllerGrabAction
⑤Rigidbody（刚体组件）
在这里插入图片描述

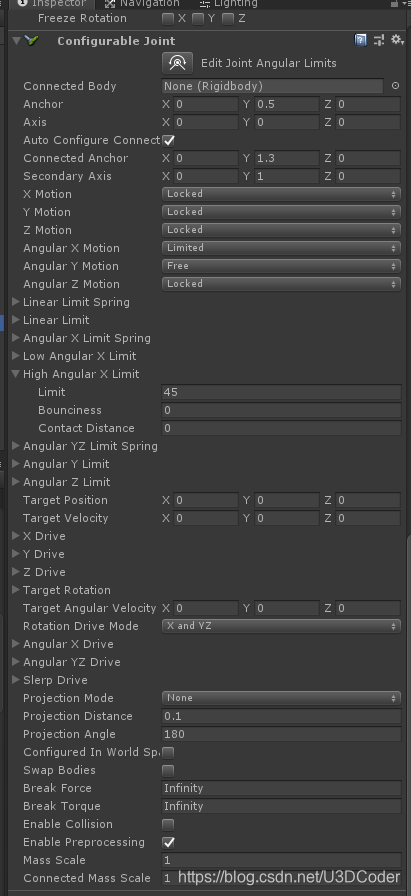

⑥Configurable Joint(可配置关节组件)
在这里插入图片描述
