SMG768 USB TO HDMI 慧荣 SMI 图形显示芯片|USB外置显卡|外接显卡|设计方案|替代SM768G|AM8268N\AM8266可完全替代兼容SM768G

本文比较了台湾慧荣的SM768G和炬力北方微的AM7268N/AM8266两款USB-to-HDMI图形显示芯片,讨论了它们在带宽需求、性能、成本和应用领域的差异,强调了AM8266在小体积和低成本方面的优势。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

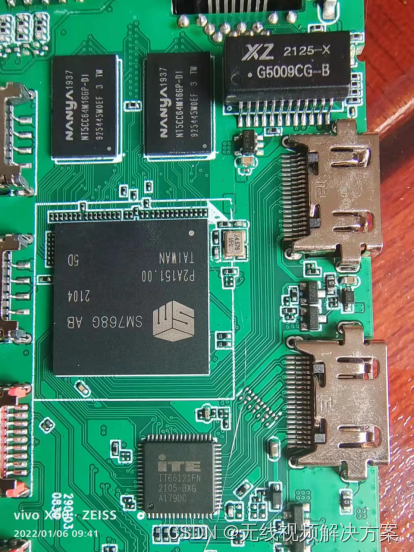

SM768G是台湾慧荣推出的一款USB 3.0 TO HDMI的USB 图形显示SOC芯片,在一路USB 3.0带宽下最高支持一路4K30 HDMI和一路1080P TTL输出,支持苹果电脑异显,需外挂DDR。

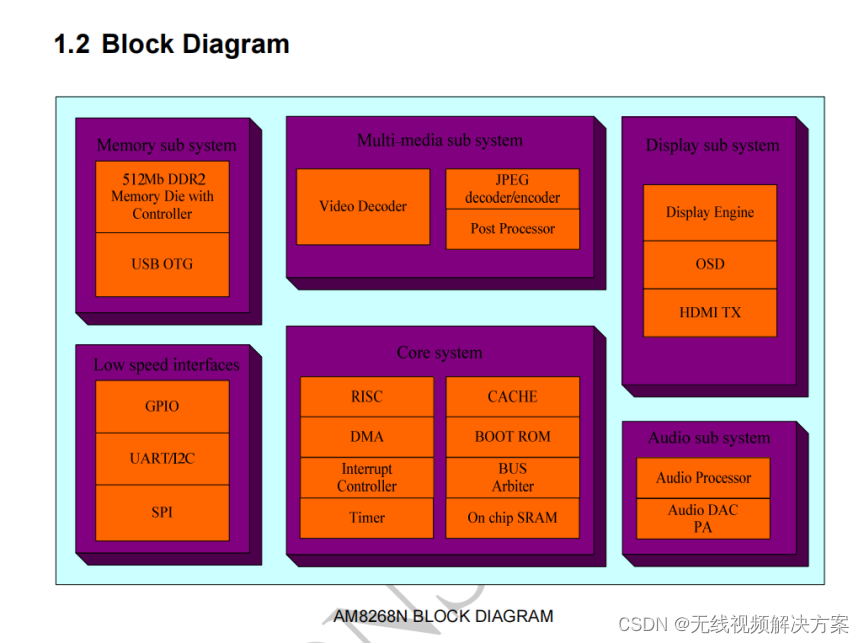

AM7268N\AM8266,是炬力北方微的一款USB  TO HDMI 信号转接芯片,USB外置显卡 USB图形显示SOC

特点是占用带宽小,只要USB 2.0 信号就可以出1080P,所以理论上在一路USB 3.0信号下,可以无限扩展异显界面,且不影响HUB下其他USB 3.0 接口的速度。

支持苹果电脑多屏异显,苹果电脑MST,同时四路以上异显的USB MST

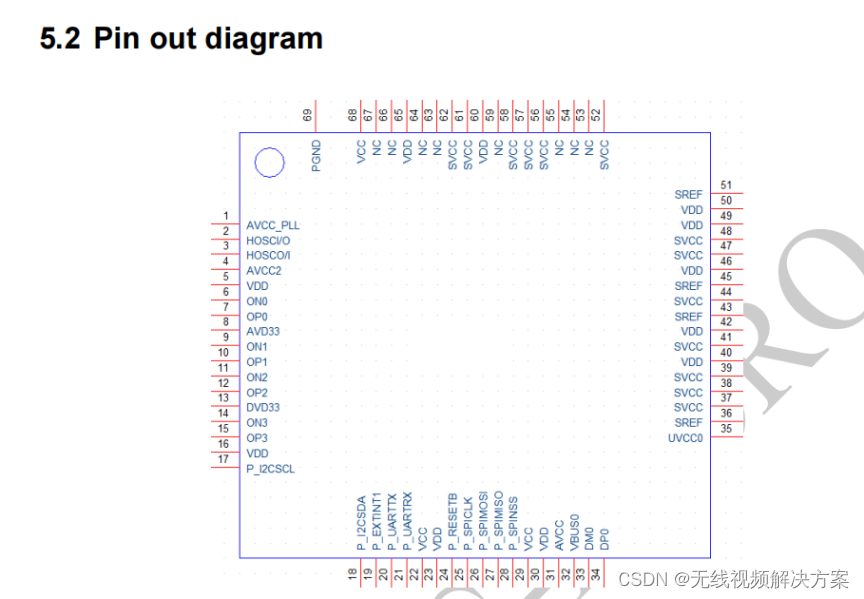

QFN封装小体积、精简外围,线路设计简单,无需DDR、节省空间。

绝大部分应用场景下,AM8268N/AM8266可以直接在功能上平替SM768G,且成本只要SM768G的五分之一到六分之一。

AM8268N/AM8266广泛应用在

USB 显示适配器

监控/监视器

通用扩展坞

零售客户端

数字标牌

视频墙

工厂自动化IPC

大型游戏机

POS(销售终端)

小型外形规格,低电耗嵌入式图形

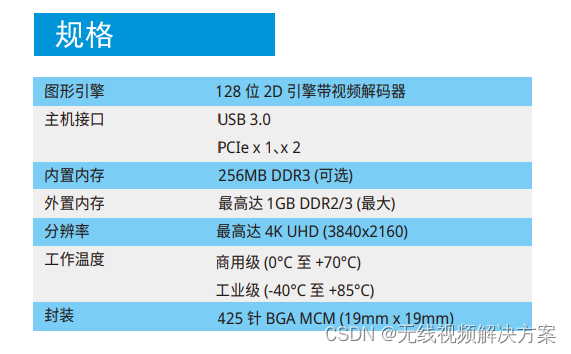

SM768G规格书

系统接口

USB 3.0 设备接口 – 连接到 USB 主机

PCI-Express Gen2 x1/x2 通道设备从属接口

USB 2.0 集线器带四个外设端口

一个 ZV 端口以捕捉从相机或其他设备传入的视频

支持系统

Windows 操作系统:Windows 7、8、10 和 Windows Server 332 位或 64 位、Windows Multipoint Server (WMS)

Linux OS(Ubuntu、Red Hat、SUSE 等)

macOS X

Android

支持内存

支持 256MB 内置 DDR3 内存或最高达 1GB 的外置 DDR 2/3 内存

使用低功耗和小尺寸架构应用的嵌入式内存

显示功能

支持硬件视频解码器:H.264 MVC/AVS+、 H.263、MPEG-4、 MPEG2、M-JPEG、RealVideo、VC-1 和 Theora

支持双独立通道,最高达 4K UHD - 3840x2160 @ 30p 或 2K/全高清 @ 60p

128 位高性能图形引擎。Bitblt、Stretch Blt、画线、多边形、全 ROP3 的硬件加速

每个通道支持四个显示层:图形、硬件鼠标、视频覆盖和 Alpha 层。

内容自适应技术 (CAT) 可通过显示内容压缩加速 USB/网 络显示。

嵌入式 1x HDMI v1.4 发射器,输出支持最高达 4K UHD 分辨率。

双 24 位 LVDS 通道以进行直接 LCD 面板连接 – 两个独 立或单个高分辨率面板

双 24 位数字视频接口,以通过发射器连接各种显示输出

双 8 位 DAC,像素速率最高达 350 MHz

支持的分辨率:VGA (640x480)、 SVGA、 SXGA、 WXGA、 WXGA+、 WSXGA+、全高清 (1920x1080)、QWXGA、 WQXGA (2560x1600) 和 4k UHD (3840x2160)

模式:桌面单/双视频扩展、克隆、纵向/横向模式
