文章介绍了GSV2201芯片，它能完全替代ITE的IT6565/IT6563/IT65631/IT6561，用于DP转HDMI转换，支持HDMI 2.0 4K60和USB 3.0+PD3.0。GSV2201是国产RISC-V架构，具有高性能和低功耗特性，适用于Type-C/DP1.4转接成HDMI的场景。

IT6565/IT6563/IT65631/IT6561 DP转HDMI设计方案|替代IT6565/IT6563/IT65631/IT6561芯片|GSV2201可完全替代兼容IT6565/IT6563/IT65631/IT6561

ITE（新联阳）的IT6565/IT6563/IT65631/IT6561，是一系列DP转HDMI 的视频转换芯片

其中IT6561是 DP4lane转HDMI 4K30

IT65631是DP 2lane转HDMI 4K30

IT6563是DP 4lane转HDMI 4K60

IT6565是DP 2lane 转HDMI 4K60

IT6565/IT6563/IT65631/IT6561

通过将DP1.2/1.4 RX视频信号转换为HDMI4K30/4K60/DVI TX视频信号，可以应用在主板SOC视频信号转接。

也是一款搭配Alt Mode芯片，将雷电3/4或者USB 4的Type-C/DP1.4转接成HDMI芯片。

北京基石酷联的GSV2201 是一款Type-C/DP 转HDMI 2.0 4K60+USB 3.0+PD3.1/3.0高集成度视频转换芯片，且支持双向PD3.0，可以完全替代兼容IT6565/IT6563/IT65631/IT6561

IT6565的规格书参数 Datasheet

1. DisplayPort RX

符合1.62/2.7/5.4/8.1 Gbps数据速率的DisplayPort规范V1.4a（RBR/HBR/HBR2/HBR3）

支持灵活的1/2 通道配置；

完全支持16.2 Gbps数据速率（2通道，8.1 Gbps）

支持DPCD版本1.4

支持4K60 422/420模式下静态高动态范围（HDR）的元数据传输。

支持内置HDCP密钥的HDCP 1.3/2.3

通过AUX支持MCCS

支持3D显示左/右场/帧

支持高达0.5%向下扩展的扩频时钟，以减少EMI干扰

支持水平下料扩展

具有可编程系数的RGB和YCbCr颜色空间之间的双向颜色空间转换（CSC）。

支持8通道未压缩LPCM I2S音频，采样率为32~192kHz，采样大小为16~24位，以及HBR音频

链路管理的自动信号丢失检测智能、可编程电源管理

嵌入两块EDID RAM以节省BOM成本

符合“仅DP”或“DP++”源设备

1. HDMI RX

单通道HDMI TX符合HDMI 2.0b、HDCP 1.4/2.3和DVI 1.0规范

支持高达6.0 Gbps的链路速度（600MHz的链路时钟速率）

支持8通道未压缩LPCM I2S音频，采样率为32~192kHz，采样大小为16~24位，HBR

支持4K60 422/420模式的高动态范围（HDR）的Gamut元数据包软件可编程、自动校准TMDS源终端可提供最佳源信号质量

软件可编程HDMI输出电流，使用户能够优化固定电缆系统或具有预定义电缆长度的系统的性能

集成预编程HDCP键纯硬件HDCP引擎提高了HDCP操作的容易性和安全性

通过热插拔检测和接收器终端检测监控检测

嵌入式全功能模式发生器

智能、可编程电源管理

1.3主要特点

最高支持WUXGA（1920x1200@120Hz）、WQXGA（2560x1600 RB@120Hz

支持高达1080P@240Hz, 4Kx2K@60HzCEA显示格式（带H空白扩展）

支持DP输入颜色深度6/8/10/12位

支持HDMI输出颜色深度8/10/12位

数字音频输出接口支持

——一个I2S接口，支持2通道音频，采样率为32~192kHz，采样大小为16~24位

——S/PDIF接口支持高达192kHz帧速率的PCM数字音频

——高达768kHz的HBR音频

嵌入式MCU和Flash

带有软静音功能的自动音频错误检测，防止因音频错误或热插拔而发出令人讨厌的刺耳输出声音

封装

48针QFN（6mm x 6mm）

符合RoHS（100%绿色可用）

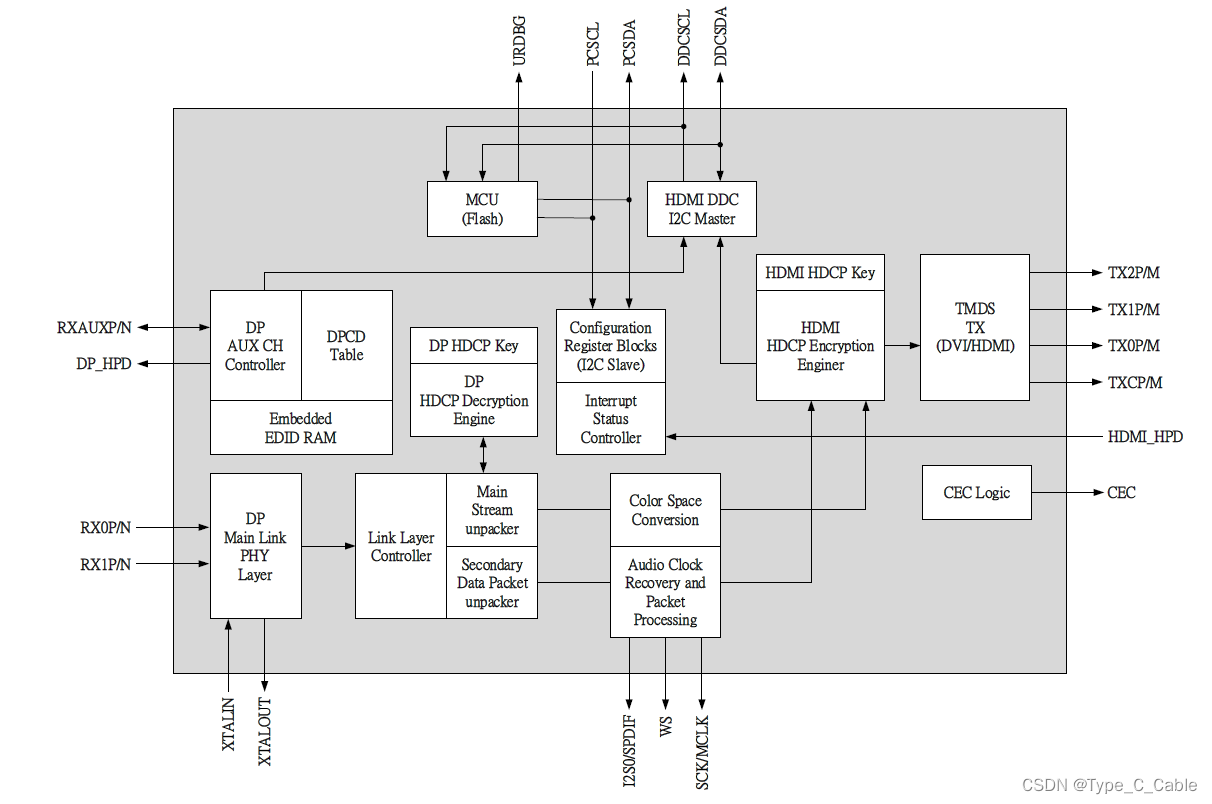

IT6565框架图

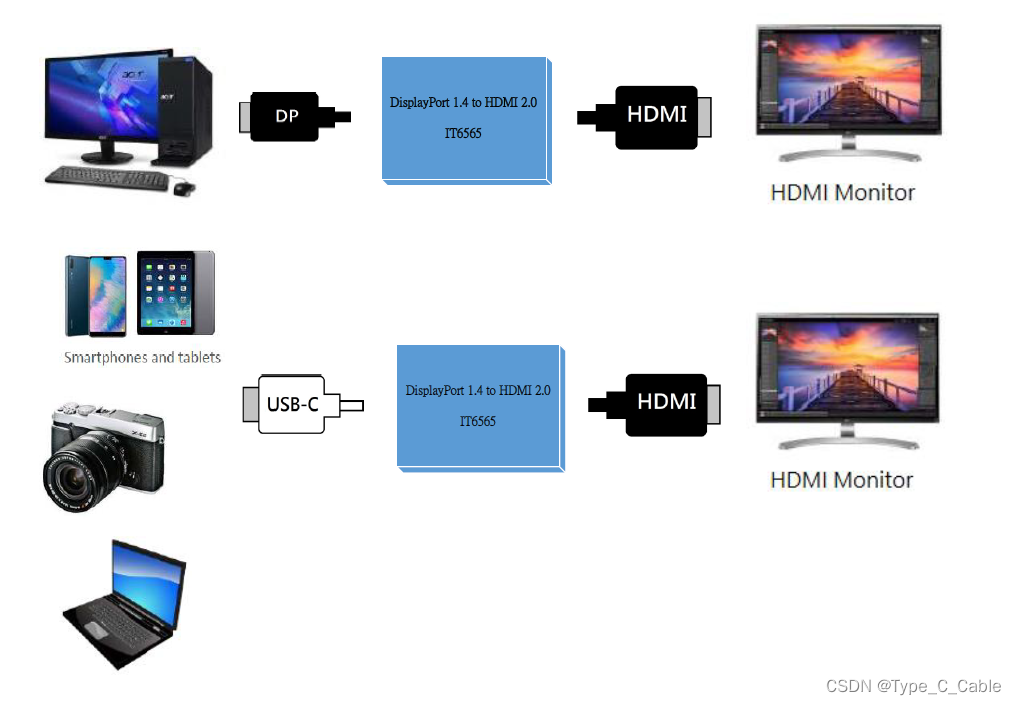

IT6565/IT6563/IT65631/IT6561应用示意图

北京基石酷联GScoolink GSV2201也是一款可以将雷电3/4或者USB 4的Type-C/DP1.4转接成HDMI 2.0+USB 3.1+PD3.0的高集成度芯片。支持输出HDMI 4K60（DSC Bypass最高4K120）、USB 3.0/3.1、PD3.0，且支持双向PD3.0协议。

国产RISC-V架构，自有知识产权。

支持USB 2.0 Bill-Board，内置Flahs，同时支持I2S扩展

支持Free/Adaptive Sync，垂直同步，在高刷新的情况下避免画面撕裂。

北京基石酷联是一家高端国产芯片原厂，专注HDMI相关领域，在高带宽视频芯片领域是行业技术领头羊。且起点很高，第一颗推出的HDMI 芯片就是HDMI 2.0 4K60，性价比在切换器和分配器行业广受好评。北京基石酷联技术领先国产同行和台厂，率先推出大中华区（含台湾）第一系列HDMI 8K 切换器分配器和矩阵芯片。

北京基石酷联推出的GSV2201可完全替代兼容T6565/IT6563/IT65631/IT6561，主要功能完全替代，且附带其他更高规格。

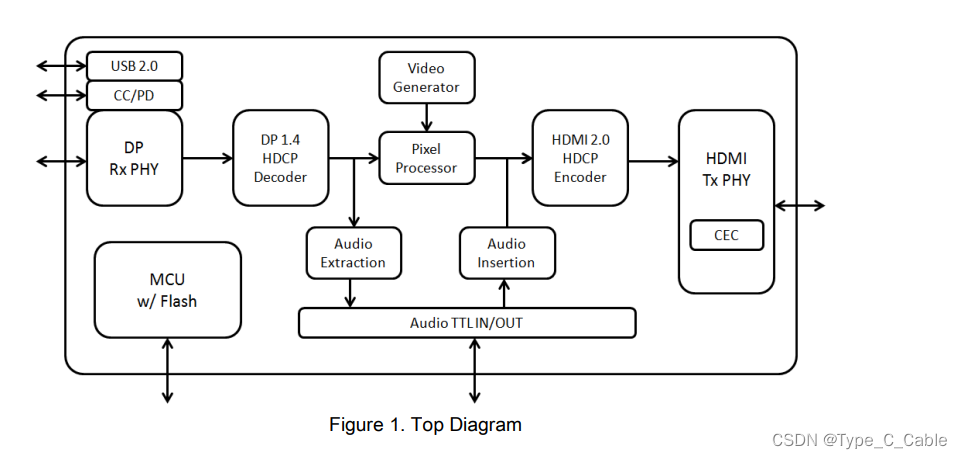

GSV2201是一种高性能、低功耗、USB Type-C高集成度芯片

DisplayPort 1.4至HDMI 2.0转换器。通过集成增强型微控制器，

GSV2201创造了一个经济高效的解决方案，提供了上市时间优势。

DisplayPort接收机支持高达32.4Gbps（HBR3，4通道）和HDMI发射机

支持高达18Gbps（TMDS，6G3通道）。集成Power Delivery 3.0控制器

处理USB电源管理和DisplayPort模式输入的Type-C CC接口。

GSV2201的卓越架构提供了经济、占地面积更小的解决方案

使用QFN64，针对C类对接、C类加密狗和DP到HDMI的应用

缆绳

GSV2201支持通过HDMI输出的所有DisplayPort SDP数据包。HDCP 1.4

在GSV2201中为DisplayPort Rx和HDMI Tx实现了HDCP 2.2/2.3。
