DDR3的学习笔记（一）

写在前面——

        DDR3的英文全称是Double-Data-Rate Three Synchronous Dynamic Random Access Memory——第三代双倍数据率同步动态随机存取存储器。外观看上去就是内存条，属于SDRAM。简单介绍他的原理和功能就是：通过预读取和CQS的产生以及DLL的延时功能传输2倍于芯片位宽的数据。

一、工作流程的介绍【下面图片来源于网络】

①工作时首先进行芯片的初始化，这一点和SDRAM的MRS一样。

​​​

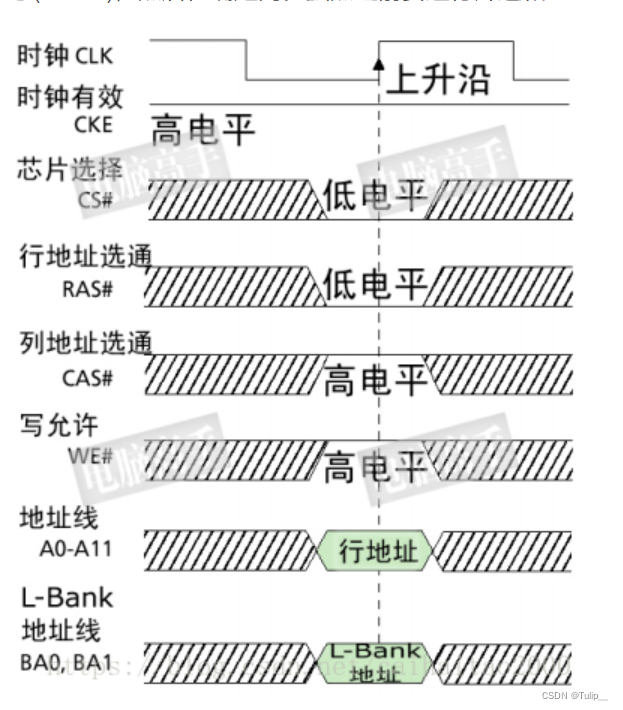

②如上图（左），进行Bank的选择和行地址的选择【同时进行】。

③tRCD(RAS和CAS之间的延迟)，DDR3的tRCD可选1.5、2、2.5、3。就是延迟几个时钟周期。

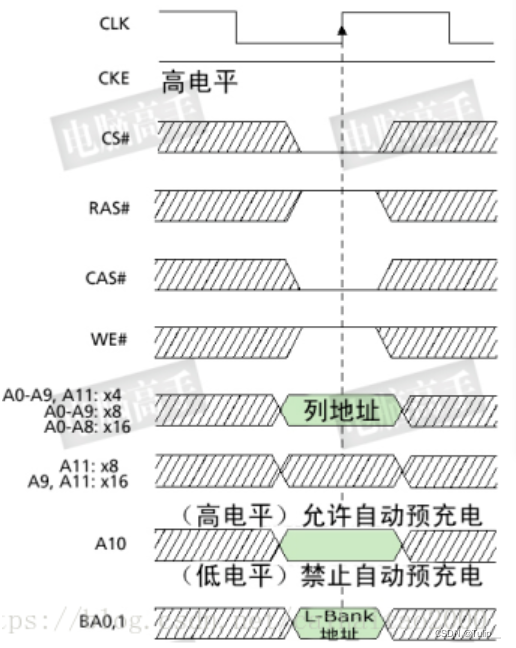

④如上图（右），进行列地址和操作命令（是读还是写）发出【同时进行】。行地址和列地址共用一根地址线，但是可以通过行地址选通信号（RAS）以及列地址选通信号（CAS）区分，都是低电平有效。

读取数据时

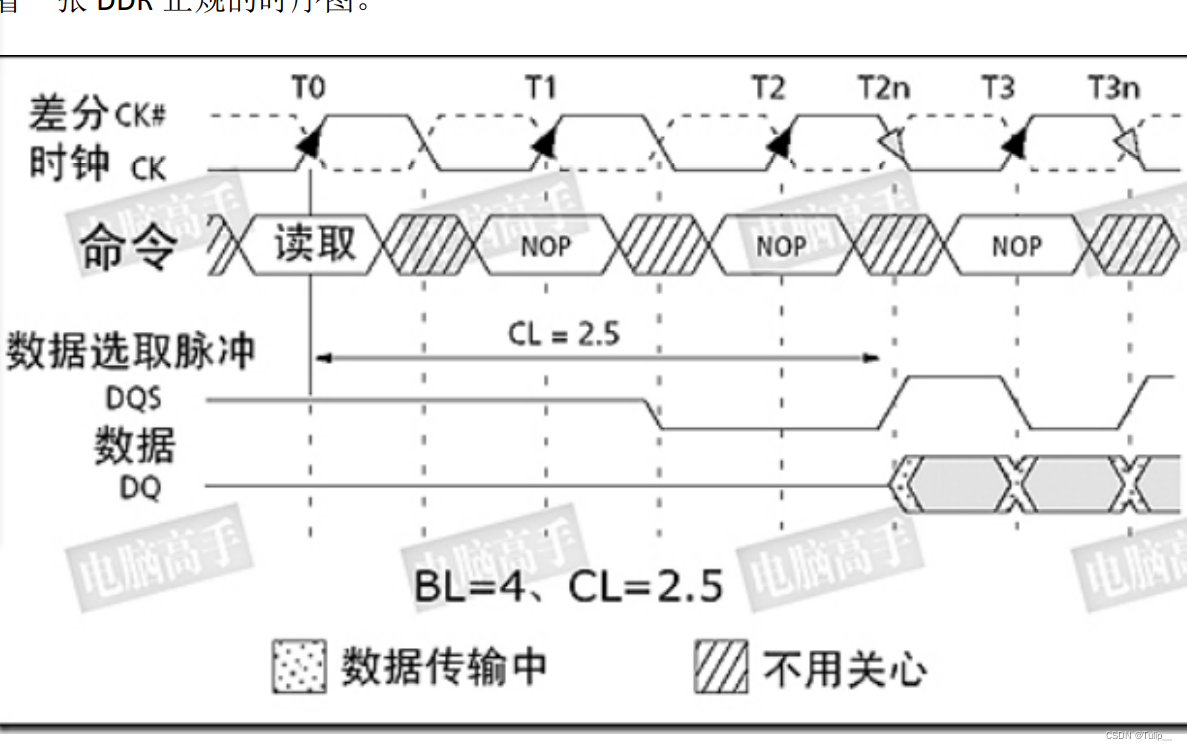

⑤‘CL【CAS Latency】列寻址到数据发送之间的潜伏期【CAS到生成DQS之间的间隔】DQS下文提到。

        CL存在的意义在于  寻址完成以后获取到了芯片内部的数据，要实现预读取。在这一阶段要预读取完成同时完成 DQS的导入

【重点介绍】DQS——数据选取脉冲

如上图可以看出来，在读取内存时，数据和DQS在差分信号交叉点处同时产生。

⑥’tAC【数据真正传到I/O接口与触发DQS之间的时间间隔】

        tAC的存在在于  数据传到I/O接口的时间有快有慢，但是要同步向外发出数据，这个间隔就是保证所有数据都到达I/O口

写入数据

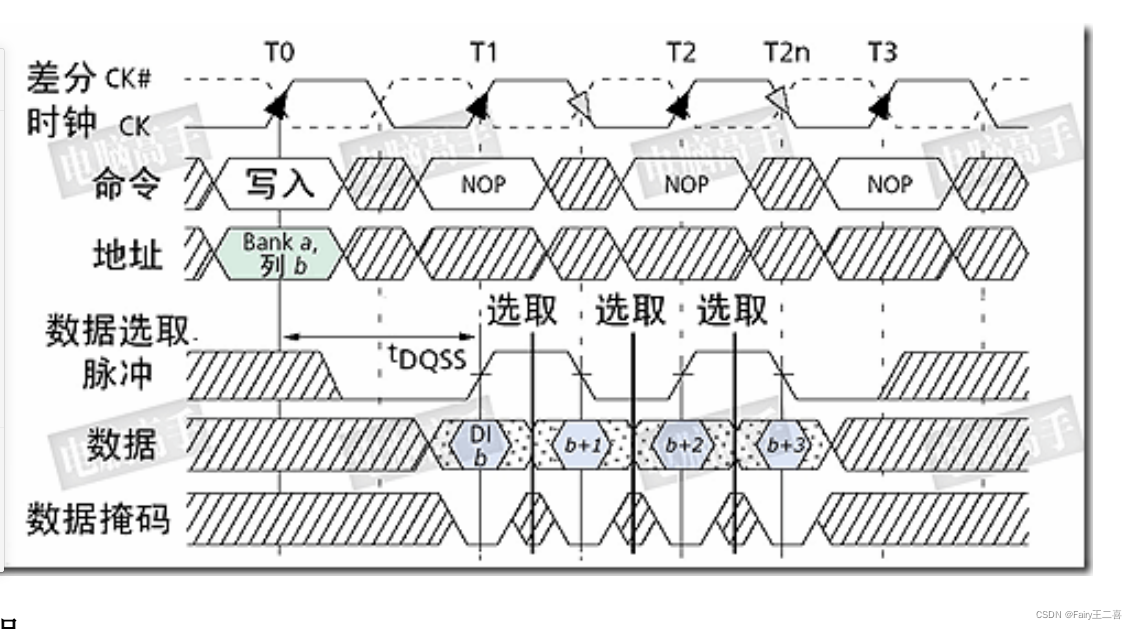

⑤‘’tDQSS（DQS相对于写命令的延迟时间）

        tDQSS的存在意义在于 同步 在写入状态时DQS不是芯片内部产生的，是按发送方的DQS来。

        数据和DQS要等一段时间才能全部送达

在写入数据的时候，为了获取稳定的数据，我们都是在数据的电平处将数据取出来，所以CQS的边沿对着的是数据的电平处而不是边沿处。

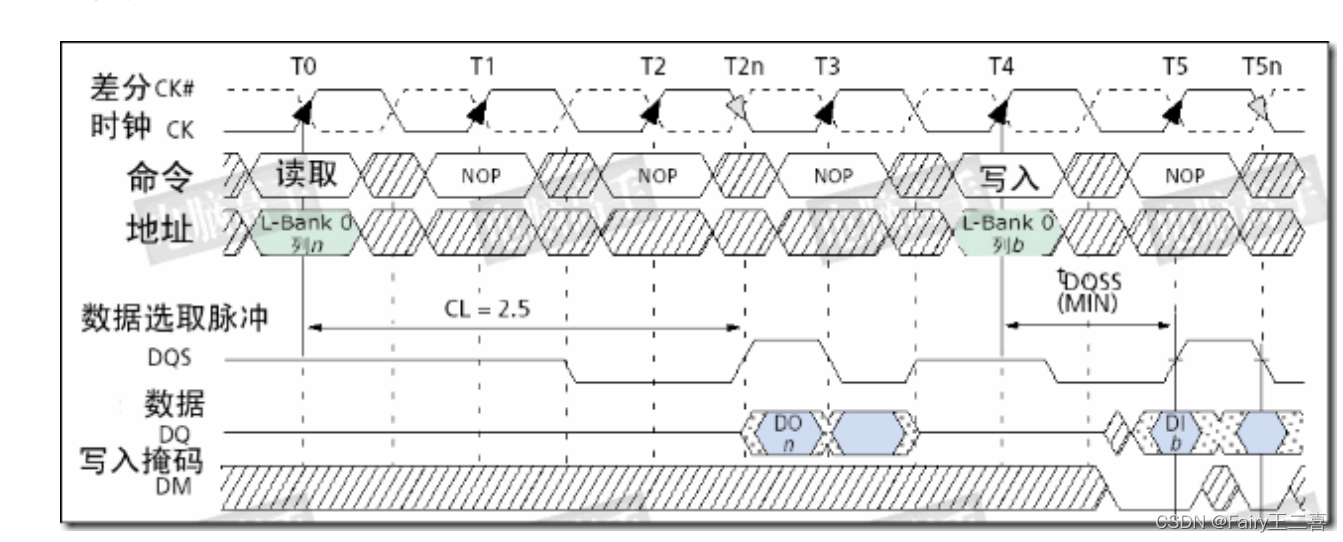

 ⑥‘’读后写操作

如上图读 取内存的时候要同步发送出去的数据而延迟CL

               以及写入数据时候要同步接收的数据而延迟tCQS

               以及如果CL=2.5时两者之间还要延迟半个周期（原因是写入命令的发送必须在时钟上升                 沿，而CL是2.5恰好让最后一个数据的发出是在CQS的上升沿）

 二，重点概念的介绍

1、CQS

        通过从L-Bank中一次性取出来内部的数据给到锁存器（8bit），锁存器将他们分成两部分（两个4bit）给复用器，复用器先后将他们发给发送器，每当CQS发生器产生CQS的边沿（上下边沿都算）的时候就发出去这两部分。

        由此可知在DDR中

        内部存储单元容量（芯片内部总线位宽）=2*芯片位宽（芯片I/O总线位宽）

2、突发长度和写入掩码

        突发长度指的是连续传输的周期数【有2、4、8】

        用DM信号屏蔽（外部输入），在CQS的边沿看DM的信号，高电平就屏蔽数据。

3、延迟锁定回路DLL

        DDR有两个时钟，一个是内部一个是外部。个人理解是内部时钟控制读，外部负责写，但是要求内外部时钟是同步的。但是绝对的同步时无法做到的（因此会有tAC），唯一能做到的就是两个时钟上升沿和下降沿的状态同步——方法就是延迟内部时钟使两时钟边沿同步——用到的就是DLL。

        有两种方法，分别时CC和CMS。

三、硬件实现

1、用vivado IP core中自带的功能实现MIG。

2、如果设置的输入时钟频率和开发板上的不一样记得加锁相环。

        clk period 是指期望多大的频率传输数据

        input clk period是输入频率，与开发板一样，如果不一样加锁相环。

        system clock选择No Buffer表示差分

        Reference clock表示DLL延迟时钟

3、驱动代码见下一篇笔记
