VLAN 隔离操作

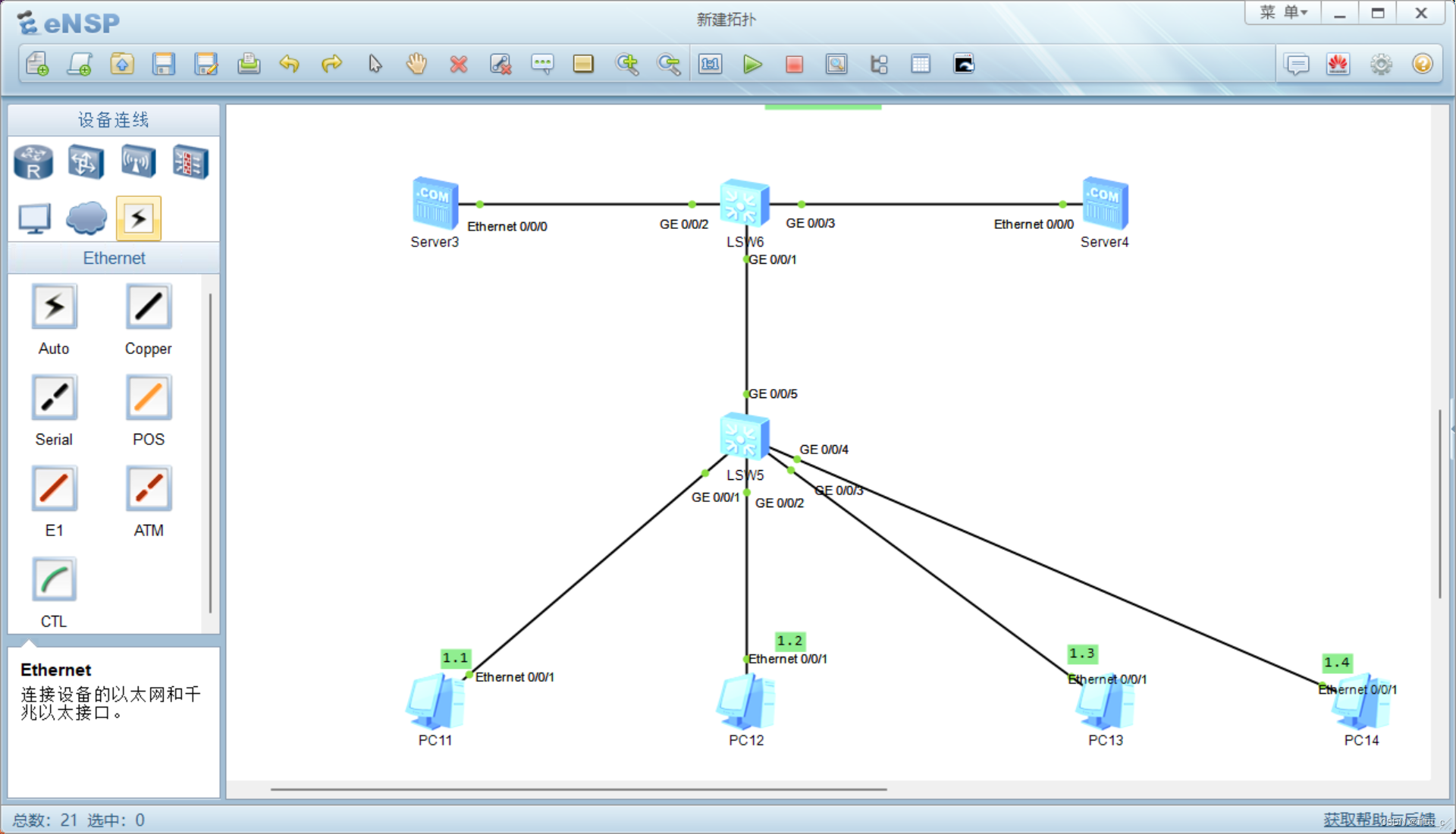

布置设备

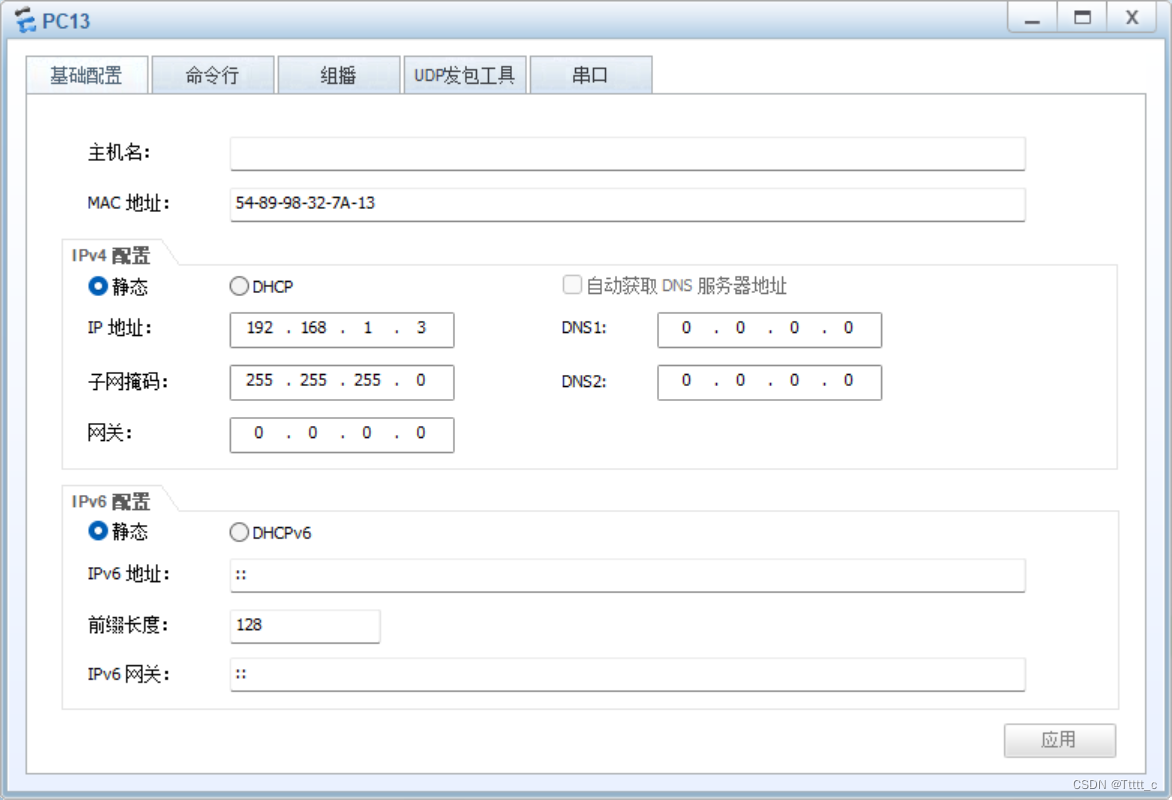

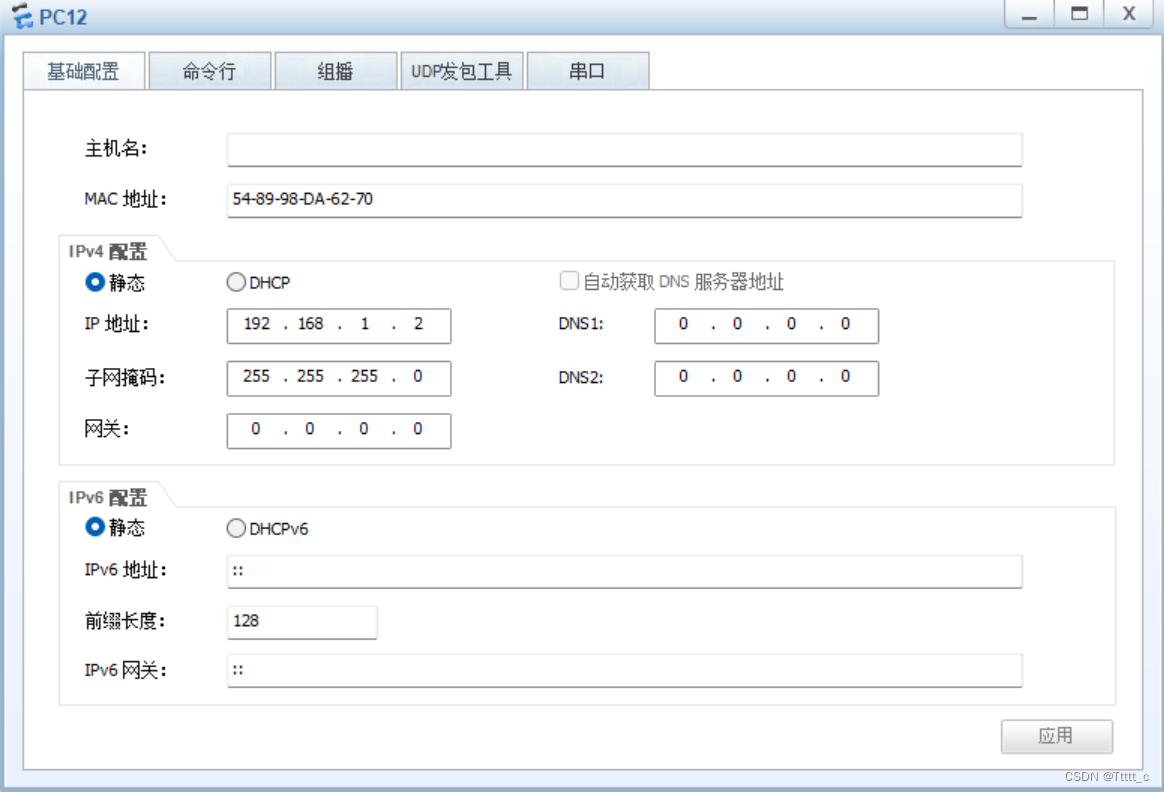

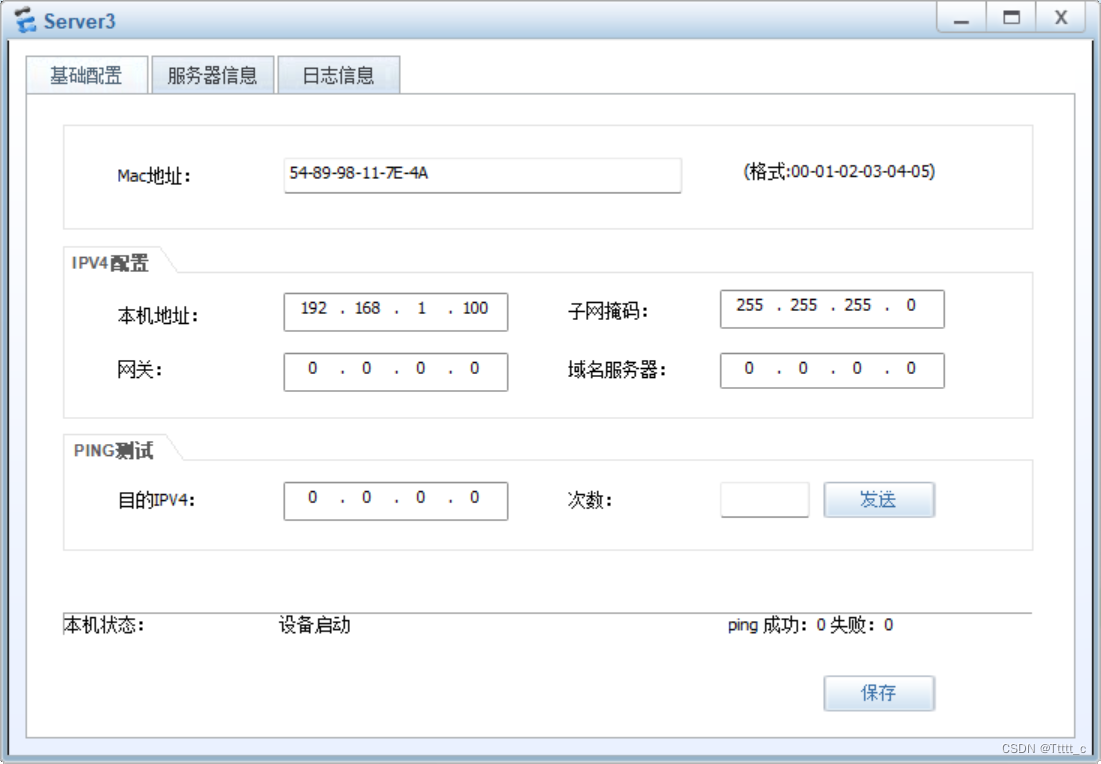

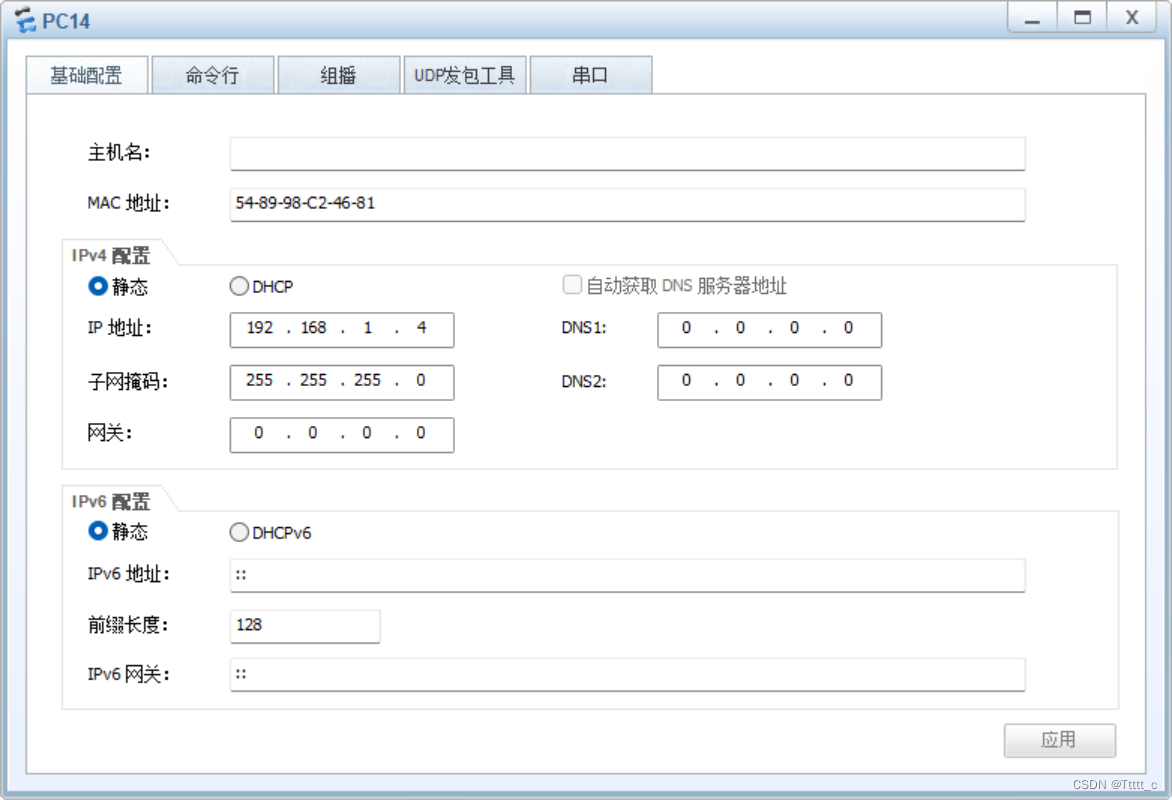

对pc和上方服务器进行配置



 对交换机sw1进行配置

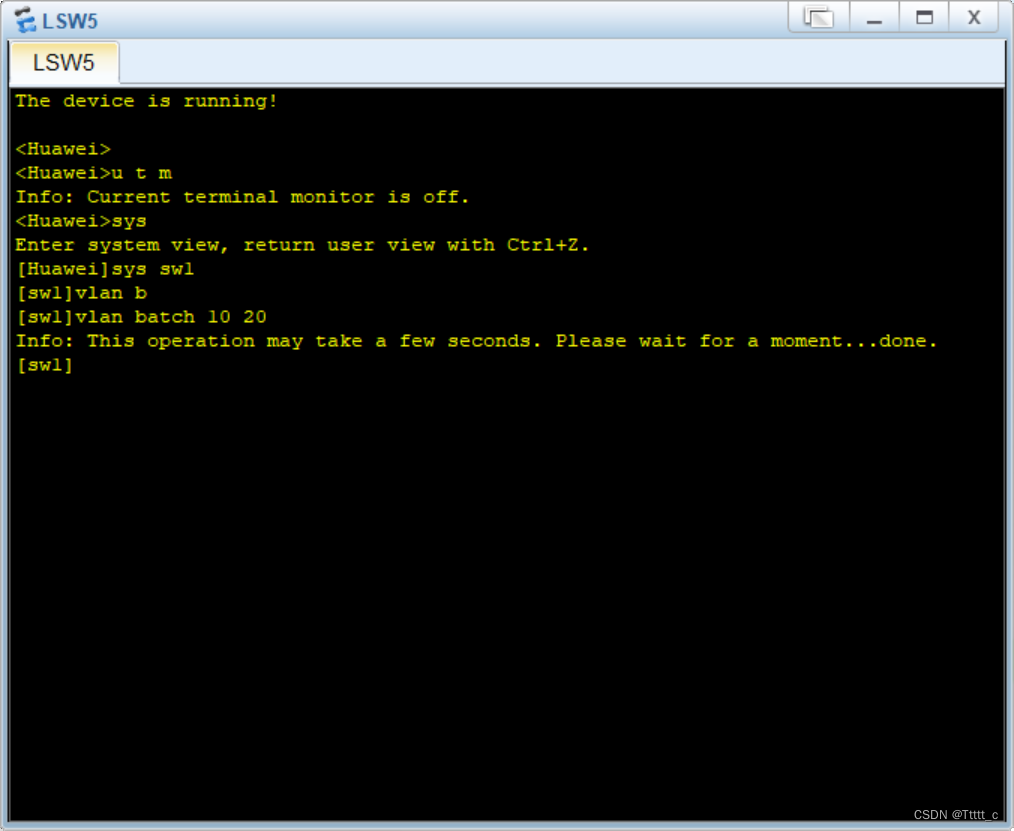

1.为交换机sw1添加vlan10和vlan20

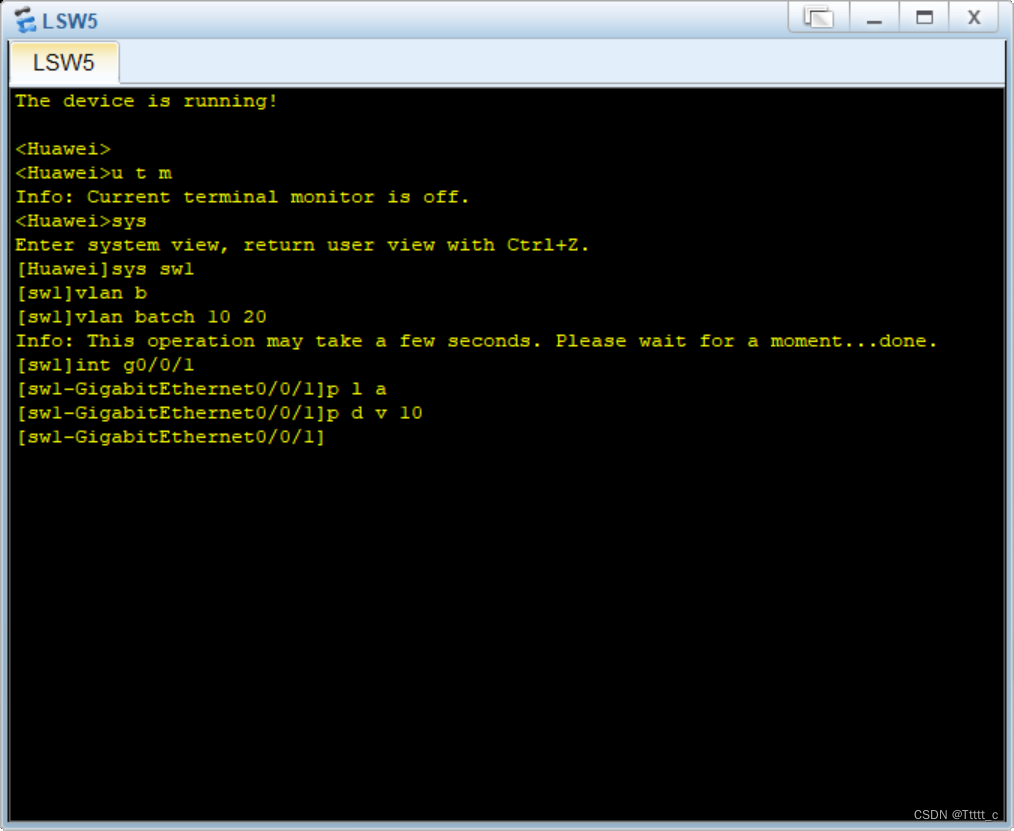

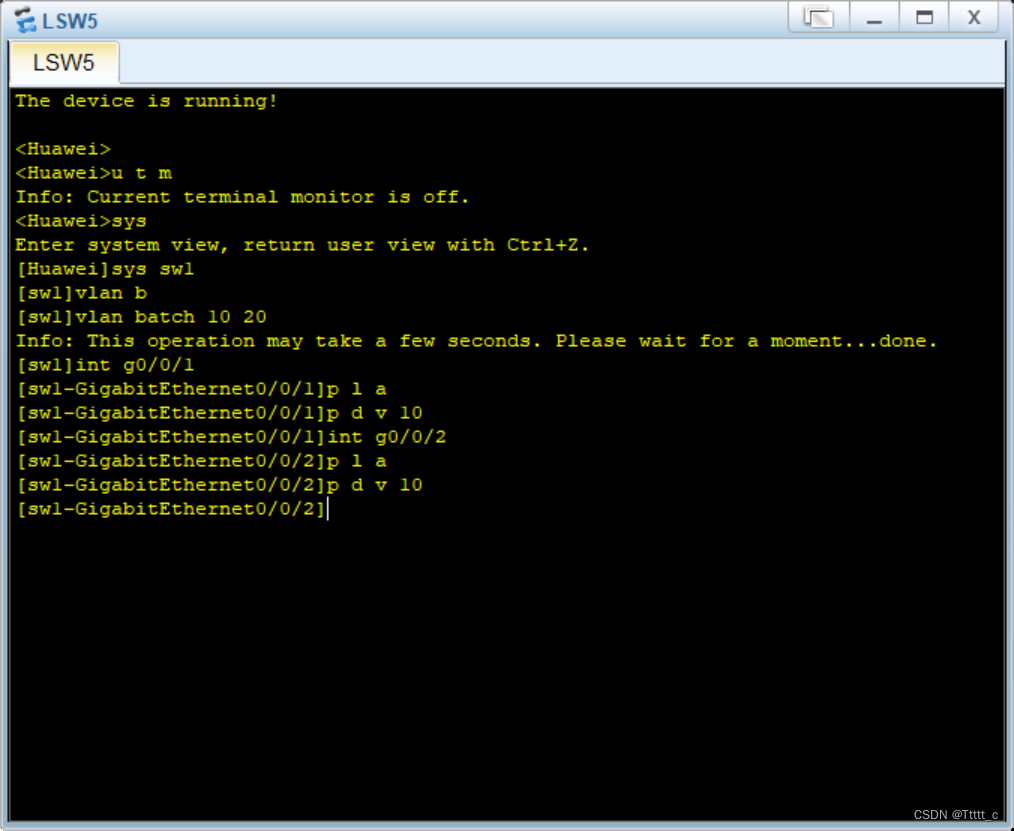

 2.设置g0/0/1接口模式为access并，并设定接口为vlan10

 3.重复上述操作设定g0/0/2加入vlan10

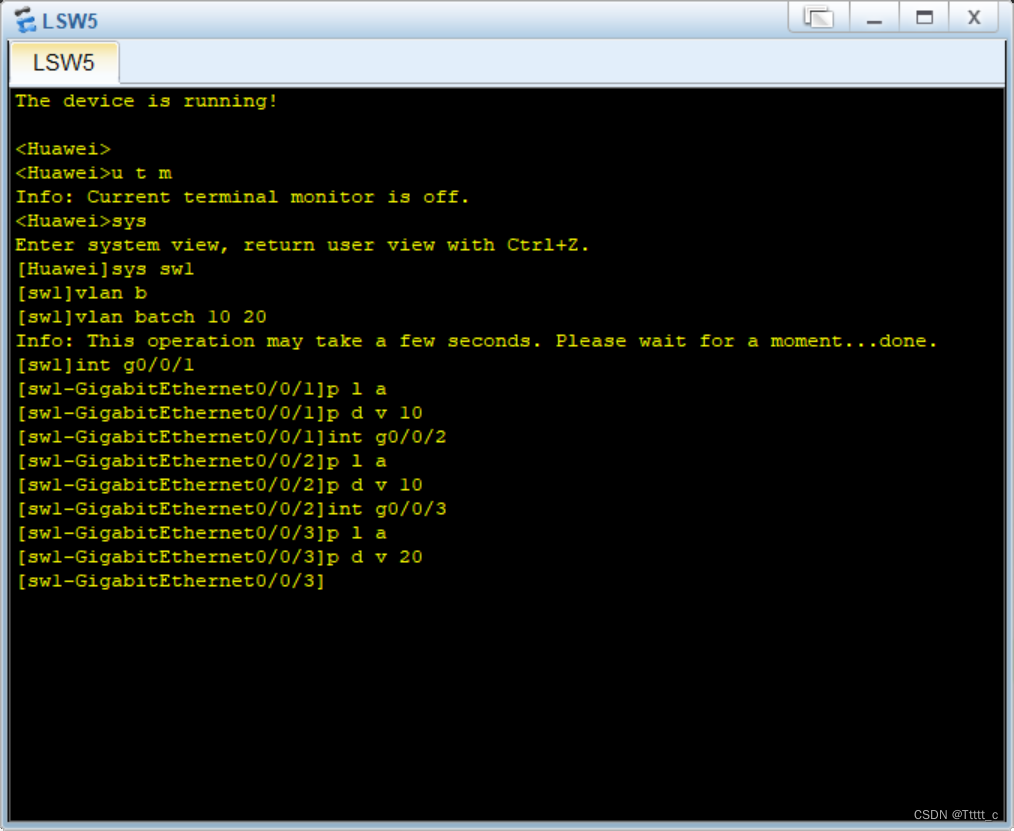

4 设置g0/0/1接口模式为access并，并设定接口为vlan20

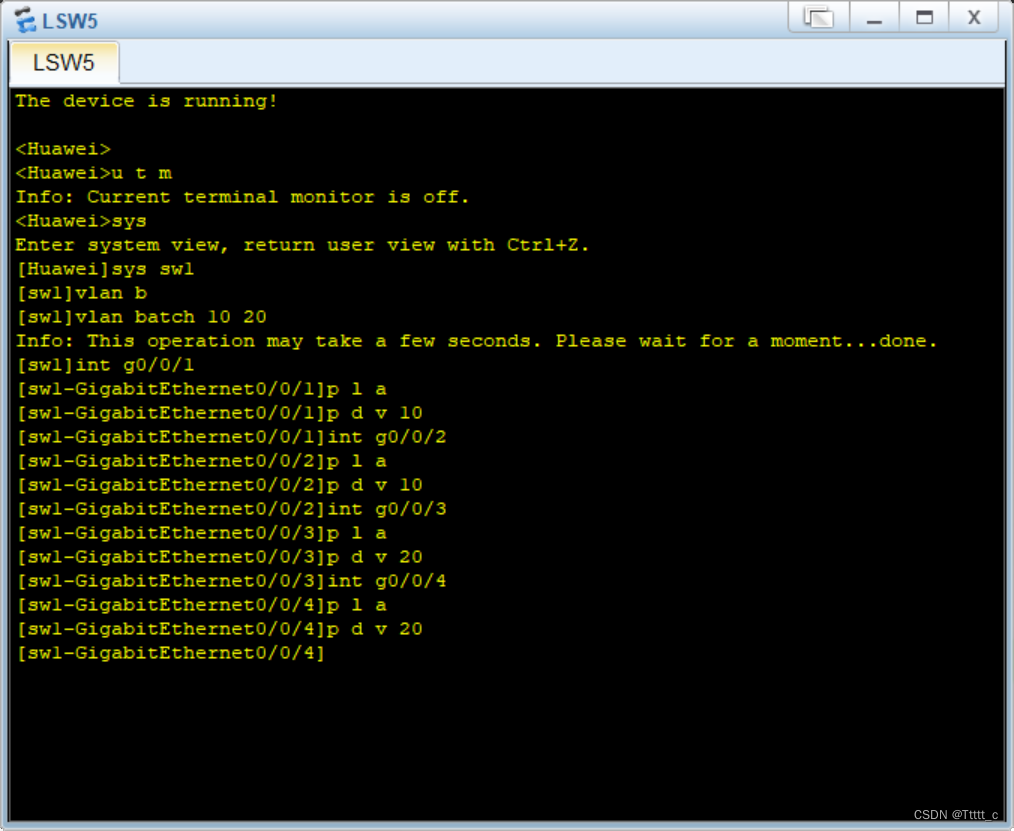

 5.重复上述操作设定g0/0/4加入vlan20

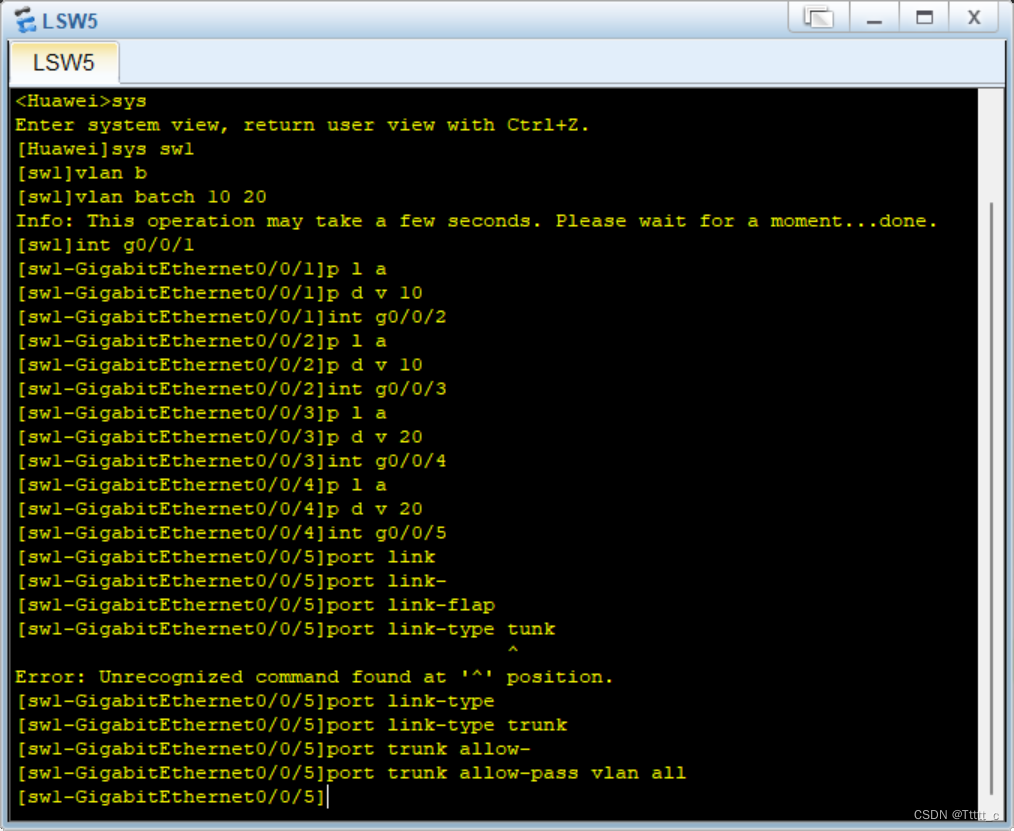

6.进入接口g0/0/5配置接口模式为trunk，并设置所有vlan可通过

 7.配置交换机sw2，使得g0/0/1接口模式为trunk并所有vlan可通过

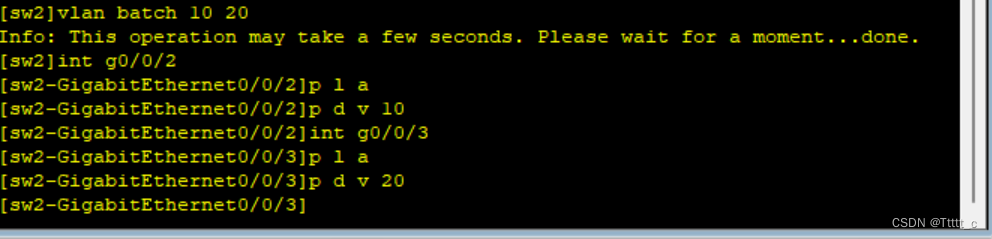

8. 为接口g 0/0/2和0/0/3配置模式为acc 分别配置vlan为10 和20

9.通过服务器与相应ping，判断配置是否正确

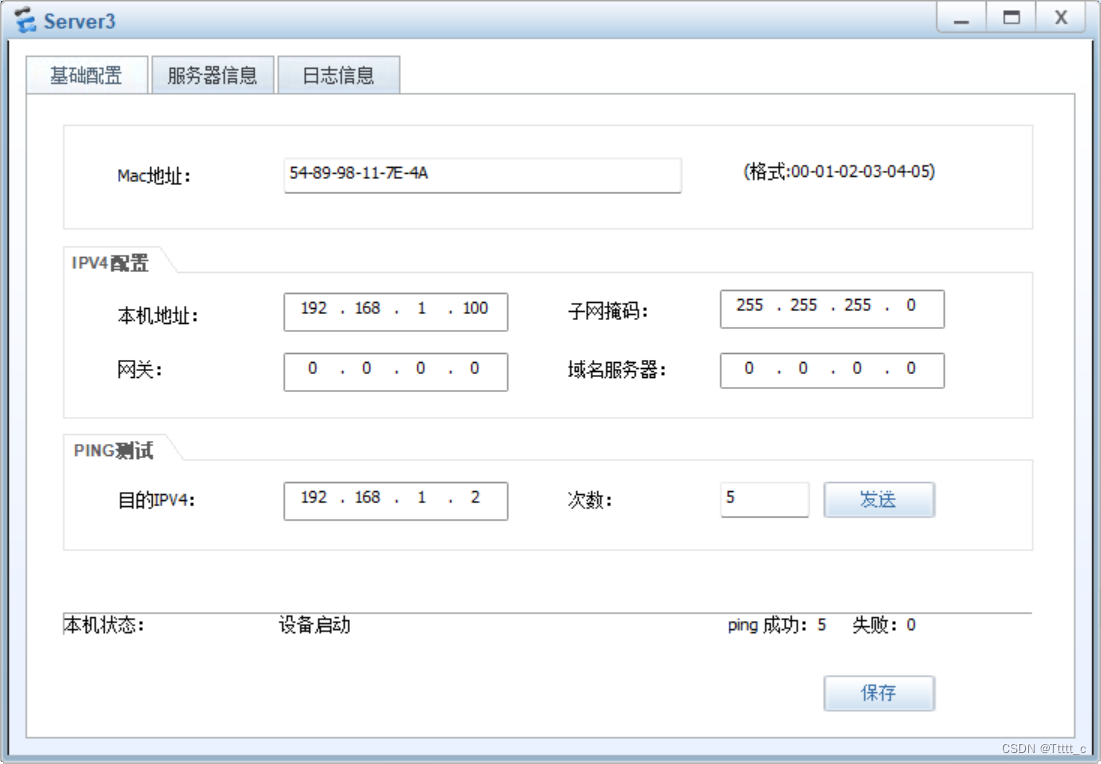

服务器1



 服务器2



 结束
