BLE广播包实例分析

对下文中一些名词和概念不懂得话，希望能够自行百度

一.抓包

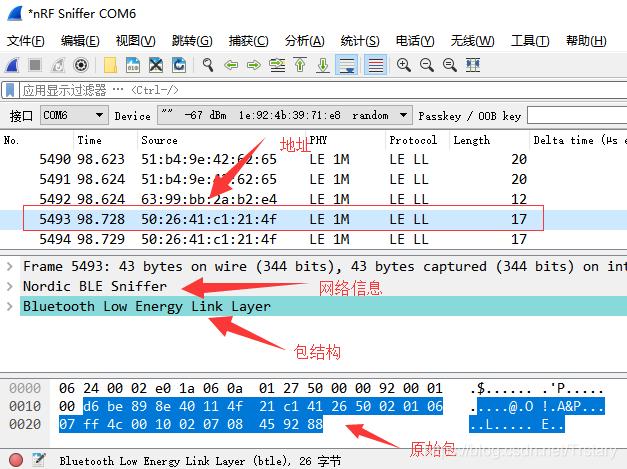

这里使用nrf52810进行抓包，上位机是Sniffer。我们取地址红框这个包为例子进行分析。
在这里插入图片描述

二.网络信息分析

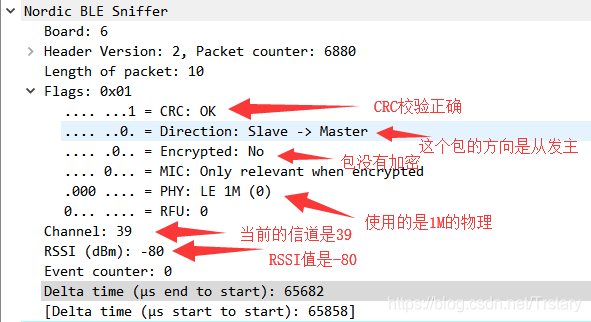

这部分是不属于蓝牙包的，我们也必须要懂。
在这里插入图片描述

三.包结构

1.广播结构

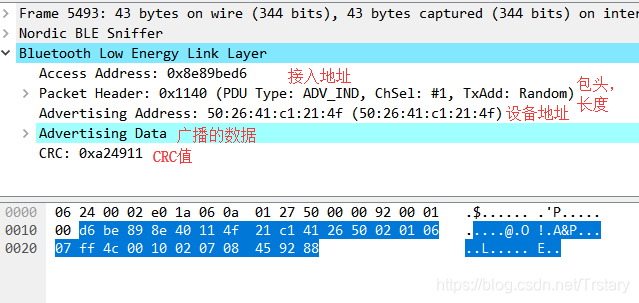

如前一章介绍，蓝牙的广播包结构如下，抓包工具是不抓前导码的。
在这里插入图片描述

2.广播的内容

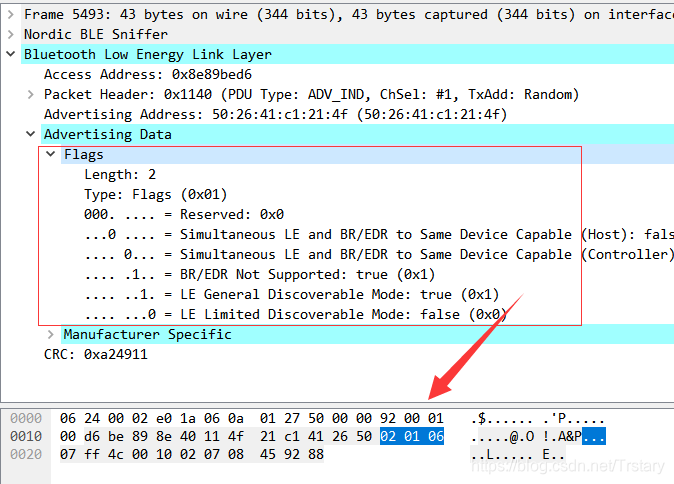

广播了Flags，0x02代表长度，0x01代表Flags，0x06代表Flags的内容。
在这里插入图片描述

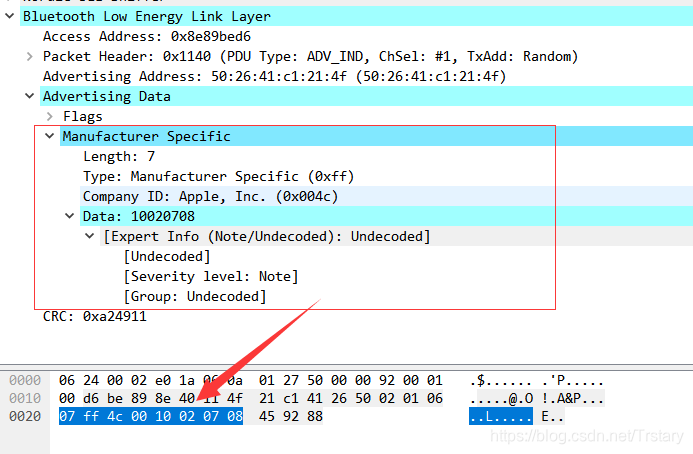

广播了厂家信息，0x07代表长度，0xff代表厂家信息，信息是0x4c 0x00 0x10 0x02 0x07 0x08

如前面的一个博客介绍，这个蓝牙的广播包结构如下

CRC

在报文的最后 3 个字节是 CRC 校验码。CRC 对整个 PDU 进行计算，不包括前导码和接入地址。BLE 共有 24 位 CRC，它的生成项是：
在这里插入图片描述
广播通道的 CRC 移位，寄存器的初始值为 0x55555
