该实验旨在掌握GPIO模拟SPI总线技术和AD5724芯片的应用，通过AD5724实现12位4通道的D/A转换，输出正弦波。实验涉及SPI接口的工作原理，包括MOSI、MISO、SCLK和CS信号，以及AD5724的特性。程序流程包括外设配置、GPIO设置、定时器初始化和DAC参数配置，最终在DAC接口输出正弦波形。
32-21 数模转换（DA）实验（模拟SPI总线输出正弦波）
实验目的
本节视频的目的是掌握GPIO模拟SPI总线的使用，了解AD5724的芯片特性和使用，并实现基于AD5724输出正弦波。
实验原理
SPI
SPI是串行外设接口（Serial Peripheral Interface），是一种高速、全双工、同步的通信总线，在芯片的引脚上占用三根线（一对一通信）、四根线或五根线。一般是四线。
MOSI：主设备数据输出，从设备数据输入；
MISO：主设备数据输入，从设备数据输出；
SCLK：时钟信号，由主设备产生；
CS：从设备片选信号，由主设备控制；
EN：使能信号。
SPI 通常用于器件与外部设备之间的通信. 典型应用包括通过外部 I/O 或外设扩展移位寄存器,显示驱动器, 以及模拟-数字转换器等。

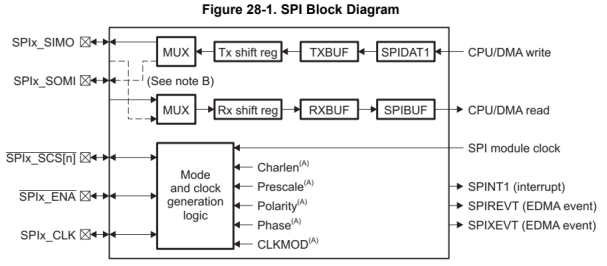

SPI接口实际上是两个简单的移位寄存器，在主器件产生的
