瑞芯微RK3506（3核A7@1.5GHz+双网口+双CAN-FD）工业开发板—图形用户界面(GUI)开发手册

前言

本文主要说明Qt的图形用户界面(GUI)开发流程，包括Qt程序自启动配置与案例介绍，旨在帮助开发者完成产品开发与测试。

开发环境

Windows开发环境：Windows10 64bit

Linux开发环境：VMware16.2.5、Ubuntu22.04.4 64bit

LinuxSDK开发包：LinuxSDK-[版本号]（基于RK3506_LINUX6.1_SDK_Release_V1.1.0_20241128）

评估板系统版本：U-Boot-2017.09、Linux-6.1.99、Buildroot-2024.02

Qt版本：Qt-5.15.11

备注：本文基于256MByte NAND FLASH、256MByte DDR3配置核心板进行演示。

术语表

为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。

Qt组件支持

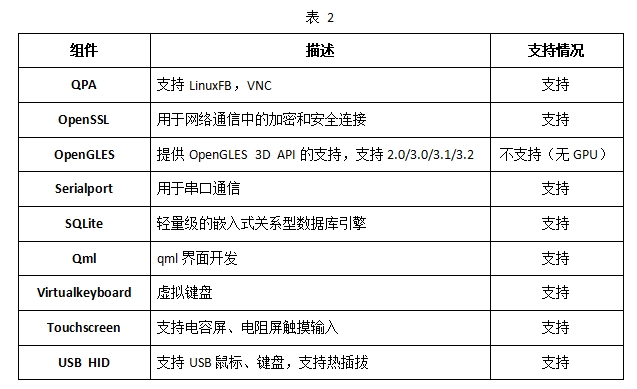

Qt组件支持情况如下，详情请查看产品资料“4-软件资料\Linux\Filesystem\buildroot-feature-support”文件。

注意事项

本文档默认使用HDMI显示，使用USB TO UART0作为调试串口。

进行本文档操作前，请先按照《开发环境搭建》文档，安装VMware虚拟机、Ubuntu系统、SecureCRT串口调试终端等相关软件。

评估板简介

创龙科技TL3506-EVM是一款基于瑞芯微RK3506J/RK3506B处理器设计的3核ARM Cortex-A7 + ARM Cortex-M0国产工业评估板，主频高达1.5GHz。评估板由核心板和评估底板组成，核心板CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案，国产化率约为99%（按元器件数量占比，数据仅供参考）。核心板经过专业的PCB Layout和高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业应用环境要求。

评估板接口资源丰富，引出2路Ethernet、3路USB2.0、2路CAN-FD、RS485、RS232等通信接口，同时引出LVDS OUT、MIPI DSI、HDMI OUT、TFT LCD、HP OUT/MIC IN等音视频多媒体接口。评估板板载WiFi模块，支持选配4G模块、PLP断电保护模块，并可选配外壳直接应用于工业现场，方便用户快速进行产品方案评估与技术预研。

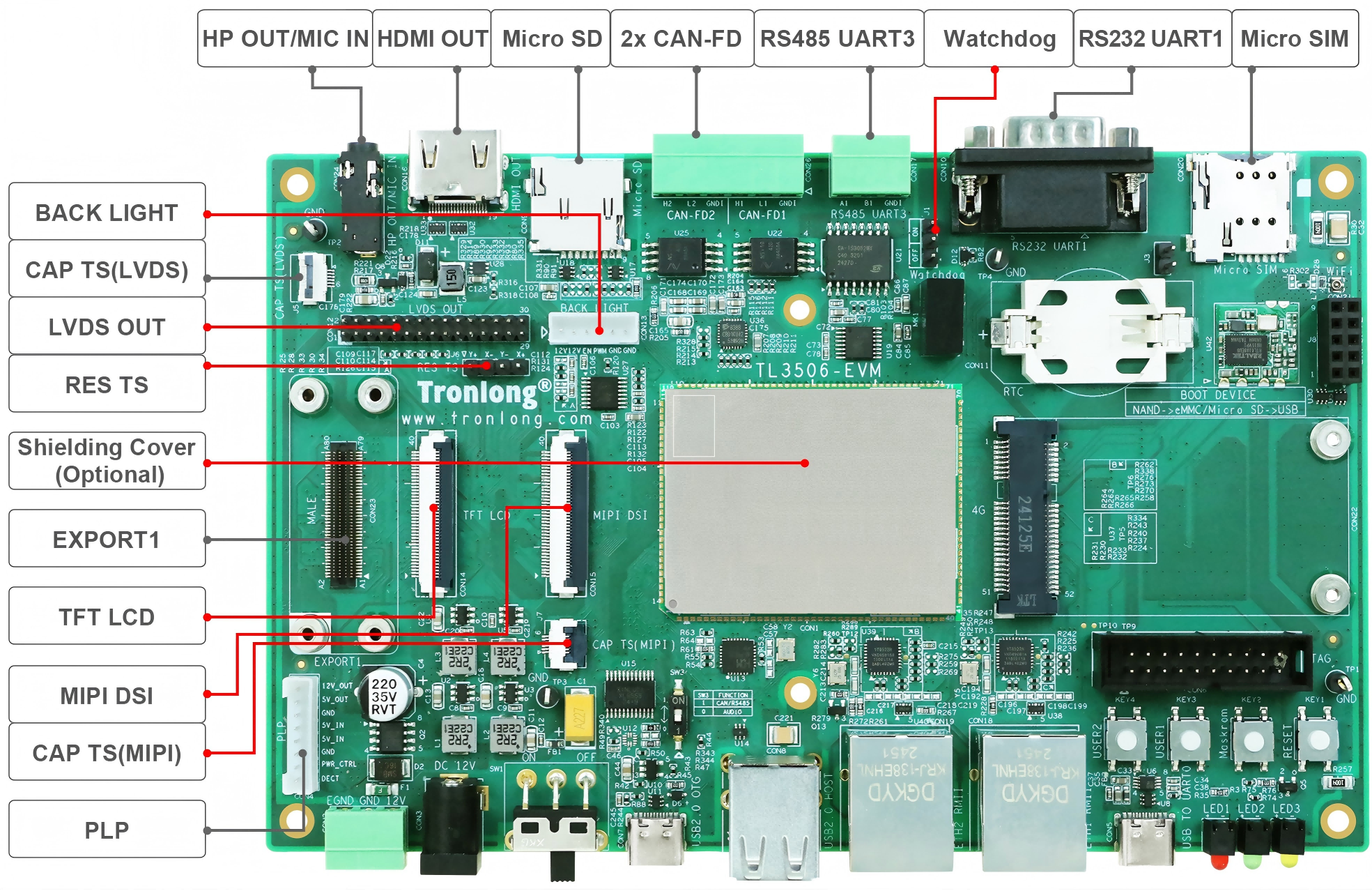

评估板硬件资源图解1

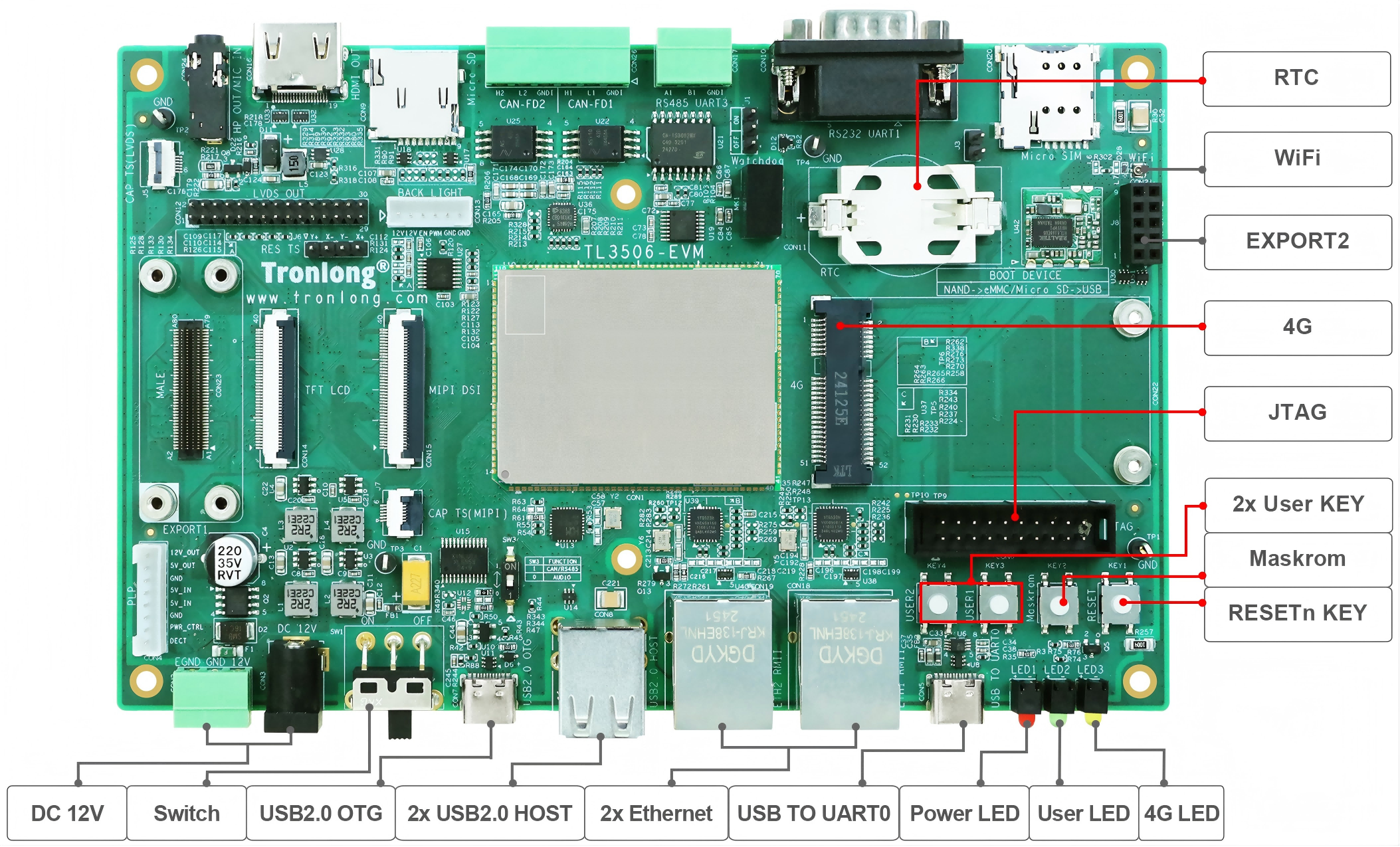

评估板硬件资源图解2

Qt开发说明

Qt开发环境主要包括Qt Creator工具、X86端Qt环境、ARM端Qt环境、交叉编译工具链等。当用户使用Qt Creator工具和X86端Qt环境编写并编译Qt工程后，生成的Qt程序镜像仅可在X86端运行。必须使用适配评估板的ARM端Qt环境、交叉编译工具链编译Qt工程，生成的Qt程序镜像方可在ARM端（即评估板）上正常运行。

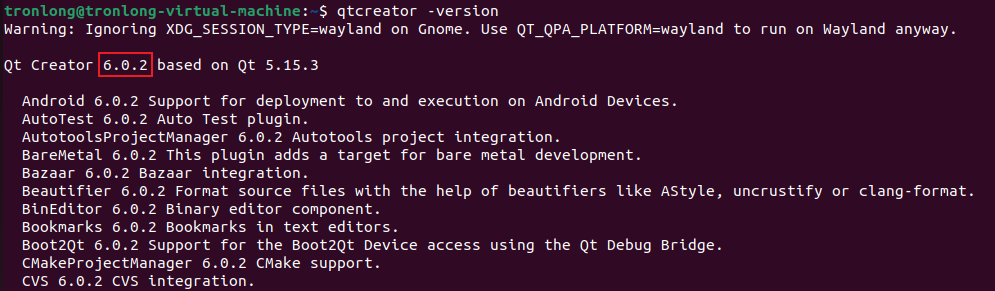

LinuxSDK开发包中已提供适配评估板的ARM端Qt环境(5.15.11)，请先参考《开发环境搭建》和《Linux系统开发手册》安装、编译LinuxSDK，构建适配评估板的交叉编译工具链和qmake工具。可基于命令行或Qt Creator工具对已有Qt工程进行编译，生成ARM端Qt程序镜像。

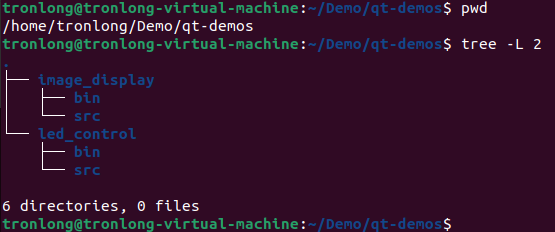

我司提供的Qt工程位于产品资料“4-软件资料\Demo\qt-demos”目录下，其中src目录下包含Qt工程源码，bin目录下包含ARM端Qt程序镜像。请将整个qt-demos文件夹拷贝至Ubuntu工作目录下，如下图所示。
