瑞芯微RK3506 3核A7@1.5GHz+双网口+双CAN-FD 工业开发板—Linux应用开发手册

已于 2025-05-28 14:15:59 修改
阅读量130 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： 嵌入式ARM 软硬件原理图规格资料平台 工业开发板 瑞芯微 文章标签： linux 嵌入式开发 硬件开发 瑞芯微 开发板 国产处理器
于 2025-05-28 14:15:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Tronlong/article/details/148283077

前  言

本文为Linux应用开发的指引文档，提供Linux应用开发环境、开发流程等说明，以及对平台关键技术及其支持情况进行简要介绍。同时本文将对部分通用开发技术进行说明，其它应用开发内容请按文中说明选择对应参考文档进行阅读。

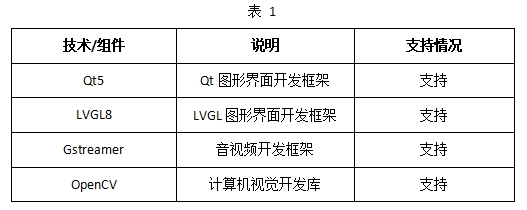

当前应用开发支持情况如下表所示。

在完成开发环境搭建后，可参考本文的“Linux常用开发案例”章节熟悉基本的应用开发流程，然后可参考如下文档进行产品应用开发。

图形界面开发：参考《图形用户界面(GUI)开发手册》，其中包含Qt和LVGL的开发指引；

视频图像处理开发：暂无参考。

开发环境

Windows开发环境：Windows10 64bit

Linux开发环境：VMware16.2.5、Ubuntu22.04.4 64bit

LinuxSDK开发包：LinuxSDK-[版本号]（基于RK3506_LINUX6.1_SDK_Release_V1.1.0_20241128）

交叉编译工具链：arm-buildroot-linux-gnueabihf-gcc（版本为12.4.0，通过LinuxSDK编译生成）

评估板系统版本：U-Boot-2017.09、Linux-6
