技术分享!国产ARM + FPGA的SDIO通信开发介绍!

SDIO总线介绍

SDIO(Secure Digital lnput and Output),即安全数字输入输出接口。SDIO总线协议是由SD协议演化而来,它主要是对SD协议进行了一些扩展。

SDIO总线主要是为SDIO卡提供一个高速的I/O能力,并伴随着较低的功耗。SDIO总线不但支持SDIO卡,而且还兼容SD内存卡。支持SDIO的设备比如手机和相机不仅能支持SD卡,TF卡,随着SDIO硬件设备的扩充SDIO总线的外围能够支持更多的SDIO设备比如Bluetooth,WIFI,GPS,Camera sensor等,它们的识别过程跟SD卡类似,主要差别是在SD协议的基础上做了些扩展。

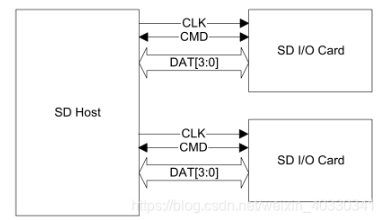

图1 SDIO总线通信原理

国产ARM + FPGA架构介绍与优势

近年来,随着中国新基建、中国制造2025规划的持续推进,单ARM处理器越来越难胜任工业现场的功能要求,特别是如今能源电力、工业控制、智慧医疗等行业,往往更需要ARM
