案例分享！RK3568 + FPGA多通道AD采集处理与显示

已于 2024-07-22 09:07:30 修改
阅读量1.8k 收藏 14
点赞数 7
文章标签： fpga开发 单片机 嵌入式硬件
于 2024-07-11 15:05:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Tronlong/article/details/140352578
版权

案例展示

测试数据汇总

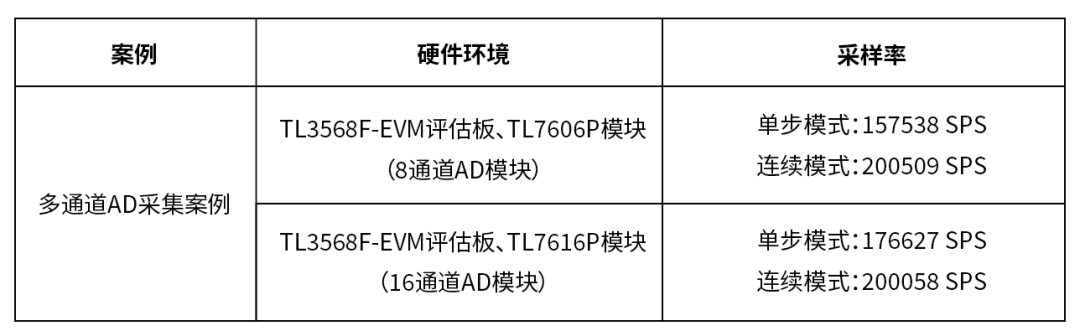

表 1

本文带来的是基于瑞芯微RK3568J + 紫光同创Logos-2的ARM + FPGA多通道AD采集处理与显示案例。本次案例演示的开发环境如下：Windows开发环境：Windows 7 64bit、Windows 10 64bitLinux开发环境：Ubuntu18.04.4 64bit虚拟机：VMware15.5.5U-Boot：U-Boot-2017.09Kernel：Linux-4.19.232、Linux-RT-4.19.232LinuxSDK：LinuxSDK-[版本号]（基于rk356x_linux_release_v1.3.1_20221120）AMP SDK：rk356x_amp_sdk_release_v1.2.3_20230515硬件开发环境：创龙科技TL3568F-EVM评估板（瑞芯微RK3568J + 紫光同创Logos-2）、TL7606P模块、TL7616P模块。

RK3568J + FPGA全国产平台介绍

创龙科技TL3568F-EVM是一款基于瑞芯微RK3568J/RK3568B2四核ARM Cortex-A55处理器 + 紫光同创Logos-2 PG2L50H/PG2L100H FPGA设计的异构多核国产工业评估板，由核心板和评估底板组成，ARM Cortex-A55处理单元主频高达1.8
