本文介绍了创龙科技的SOM-TLT507核心板，该板基于全志科技T507-H处理器，拥有4核ARMCortex-A53，支持4K视频硬件编解码，100%国产化。核心板提供多种接口，适用于工业控制等领域，便于用户进行二次开发和快速产品评估。

1 核心板简介

创龙科技SOM-TLT507是一款基于全志科技T507-H处理器设计的4核ARM Cortex-A53全国产工业核心板，主频高达1.416GHz。核心板CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率100%。

核心板通过邮票孔连接方式引出MIPI CSI、HDMI OUT、RGB DISPLAY、LVDS DISPLAY、CVBS OUT、2x EMAC、4x USB2.0、6x UART、SPI、TWI等接口，支持双屏异显、G31 MP2 GPU、4K@60fps H.265视频硬件解码、4K@25fps H.264视频硬件编码。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

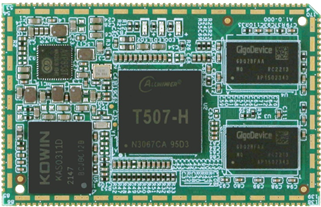

图 1 核心板正面图

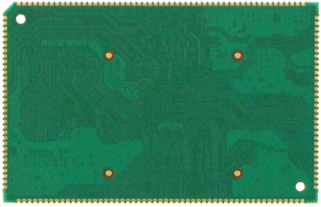

图 2 核心板背面图

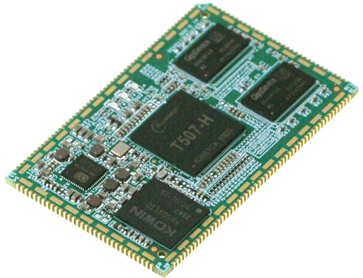

图 3 核心板斜视图

图 4 核心板侧视图

2 典型应用领域

工业控制
工业网关
能源电力
轨道交通
仪器仪表

3 软硬件参数

硬件框图

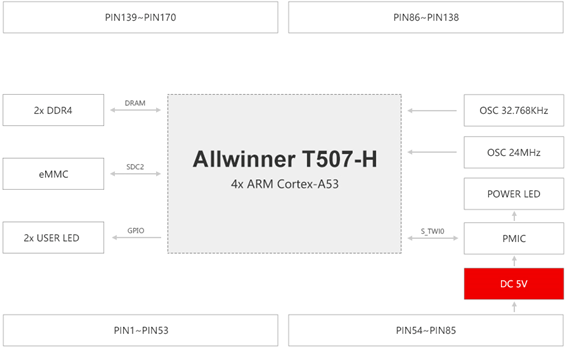

图 5 核心板硬件框图

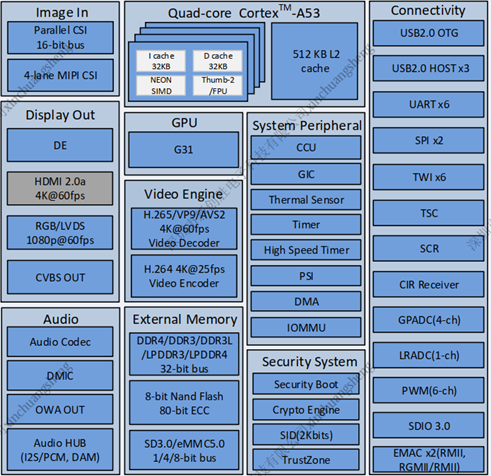

图 6 T507-H处理器功能框图

硬件参数

表 1

CPU	全志科技T507-H，28nm
	4x ARM Cortex-A53，主频高达1.416GHz
	GPU：G31 MP2，支持OpenGL ES 1.0/2.0/3.2、Vulkan 1.1、OpenCL 2.0
	Encoder：支持4K@25fps H.264视频硬件编码
