全国产！全志A40i＋Logos FPGA核心板（4核ARM Cortex-A7）硬件说明

最新推荐文章于 2024-01-17 11:30:30 发布
原创 最新推荐文章于 2024-01-17 11:30:30 发布 · 置顶 · 1.8k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#linux #网络 #arm开发 #fpga开发 #驱动开发

本文详细介绍了搭载全志A40i处理器和国产FPGA的硬件核心板，包括ARM、FPGA、ROM、RAM、电源、LED等组件，以及各种接口和电气特性。核心板采用国产工业级方案，100%国产化，适用于严苛环境。

硬件资源

SOM-TLA40iF核心板板载ARM、FPGA、ROM、RAM、晶振、电源、LED等硬件资源，并通过B2B连接方式引出IO。核心板所有器件（包括B2B连接器）均采用国产工业级方案，国产化率100%。

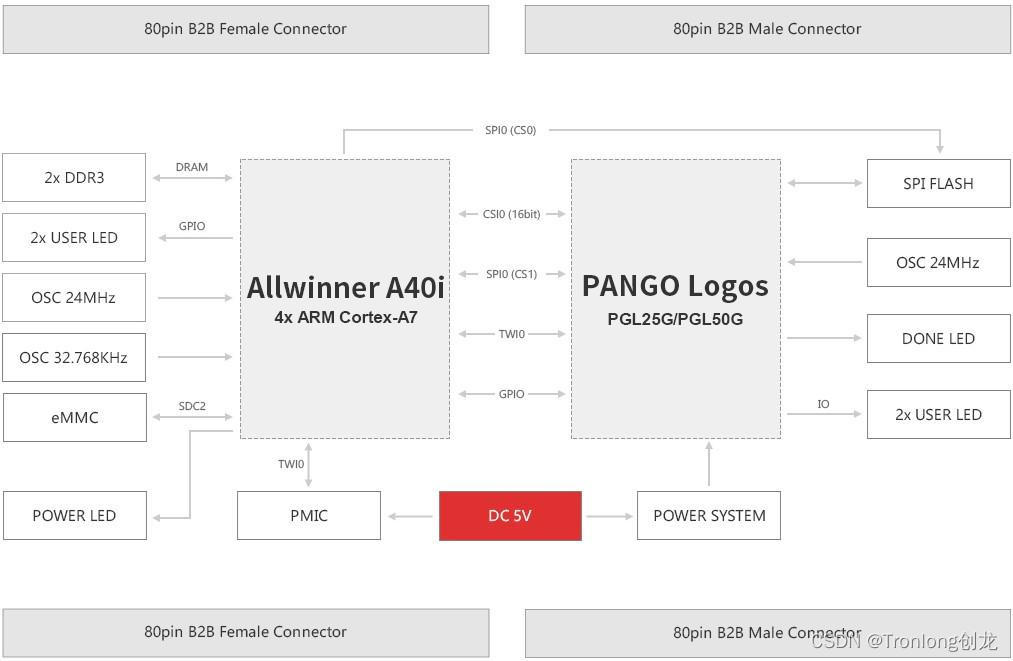

图 1 核心板硬件框图
