Xilinx XC7Z020双核ARM+FPGA开发板试用合集——硬件赏析

这篇博客介绍了基于Xilinx Zynq-7000系列的XC7Z010/XC7Z020开发板,重点讨论了TLZ7x-EasyEVM开发板的硬件设计,包括其高速数据采集处理能力、12层核心板设计、4层底板设计,以及丰富的接口资源如USB、千兆以太网、串口、GPIO、JTAG等。文章还提到了开发板的做工和适用领域,并提供了详细的硬件组件信息。

分享产品试用报告,测试板卡是基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC工业级核心板。

以下为测评内容,欢迎阅读:

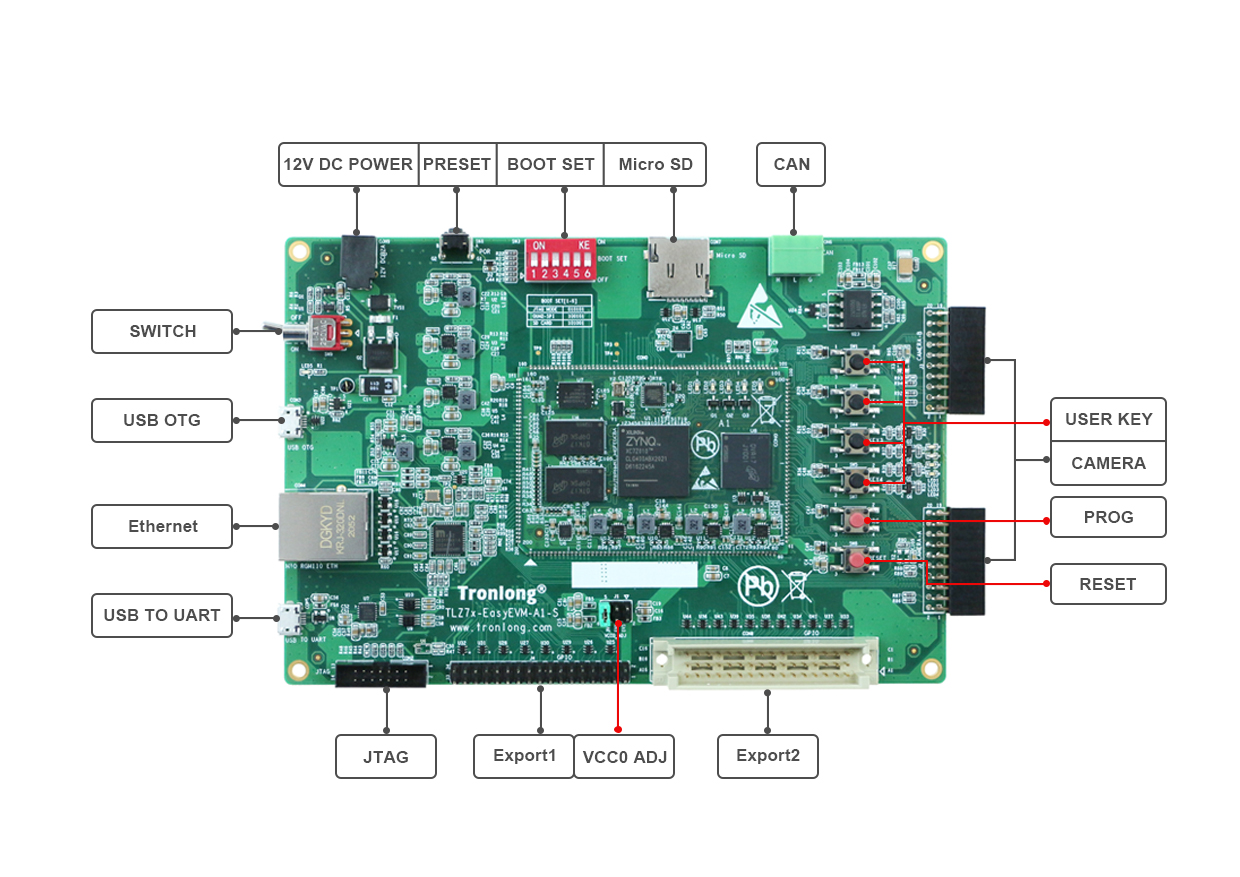

TLZ7x-EasyEVM是广州创龙基于Xilinx Zynq-7000 SoC设计的高速数据采集处理开发板,采用核心板+底板的设计方式,尺寸为160mm*108mm,它主要帮助开发者快速评估核心板的性能。核心板采用12层板沉金无铅设计工艺,尺寸为62mm*38mm,引出PL端和PS端全部可用资源信号引脚,降低了开发难度和周期,以便开发者进行快捷的二次开发使用。

底板采用4层无铅沉金电路板设计。Xilinx Zynq-7000 SoC集成PS端单核/双核Cortex-A9 ARM + PL端 Artix-7 架构可编程逻辑资源;PS 端最高主频可达 866MHz;使用 Vivado HLx,兼容 Xilinx 最新的 SDSoc 开发环境,为异构 Zynq 全可编程SoC 部署提供类嵌入式 C/C++应用的开发体验,可通过 C/C++开发算法,可加快算法开发进程。


上图:


开发板:做工杠杠滴,工控首选。</
