Xilinx XC7Z020双核ARM+FPGA开发板试用合集——自定义硬件工程

本文介绍了基于Xilinx Zynq-7000系列的XC7Z020开发板在SD卡启动、PS UART、DDR、GPIO及UART 16550等方面的硬件配置与设置过程,详细阐述了各部分的硬件配置和管教约束文件的编写,展示了如何进行XSA文件的生成。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

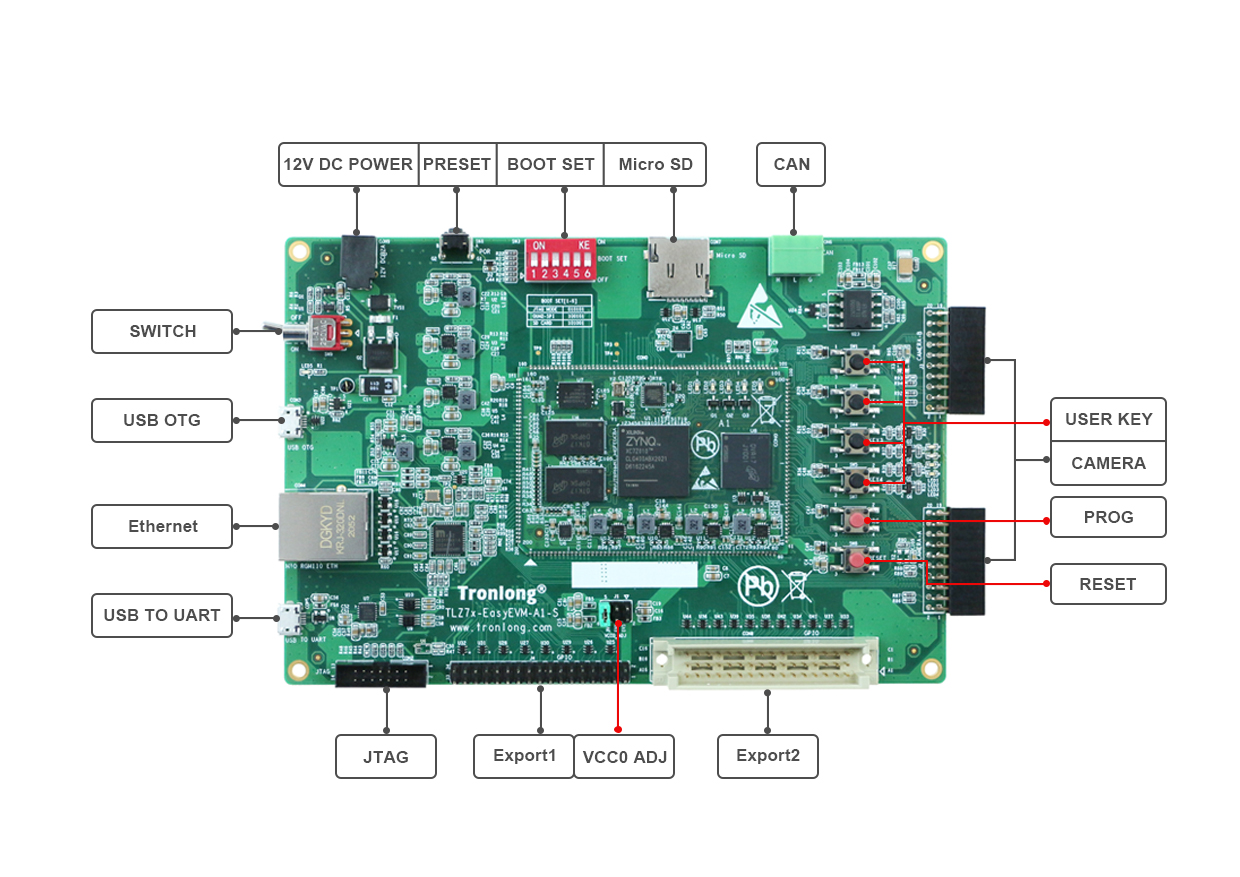

本期测试板卡是一款基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC工业级核心板,处理器集成PS端双核ARM Cortex-A9 + PL端Artix-7架构28nm可编程逻辑资源。

下面是测试内容,欢迎查阅。

SD卡启动设置

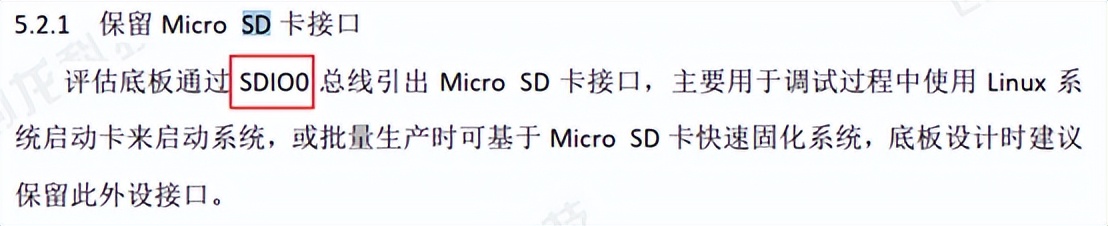

根据《TLZ7x-EasyEVM-S评估板硬件说明书》可知,评估板的SD卡走的SDIO0总线:

上述结论从原理图也可以得到印证:

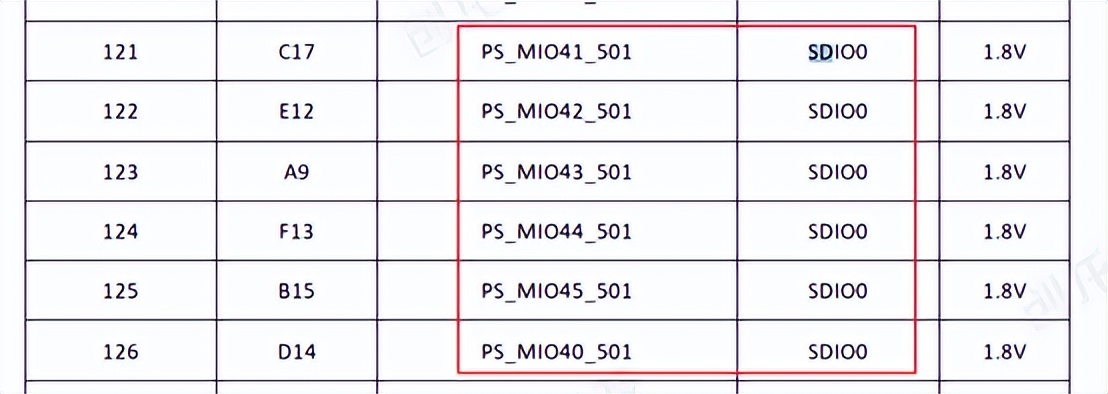

对应的引脚为:

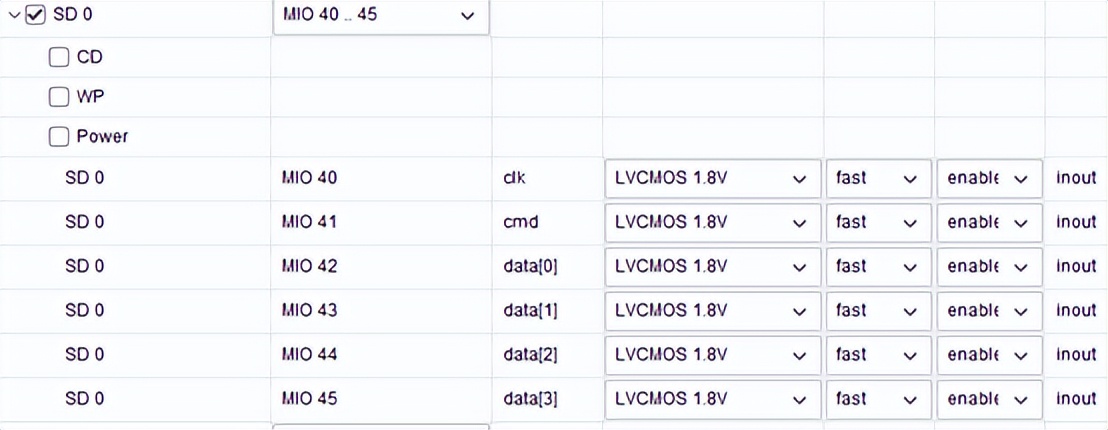

在硬件工程中设置如下:
