这篇教程介绍了如何在Windows环境下，使用ISE 14.7软件对基于Omapl138/TMS320C6748+FPGA核心板的开发板进行FPGA程序的加载、固化。内容涵盖程序加载、固化步骤，以及工程导入、新建、移植和编译过程。

前言

本指导文档适用的开发环境为Windows 7 64bit和Windows 10 64bit。本文档的主要内容为基于ISE的FPGA程序加载、固化等说明。进行本文档操作前，请先按照调试工具安装相关文档安装ISE 14.7软件，并将开发板通过FPGA下载器正常连接到PC机，本文档以TL-DLC10下载器为例进行操作演示。

本篇文章内容主要包括有程序加载、程序固化、工程导入与程序编译、工程新建、移植和程序编译等，测试板卡是TL138/6748F-EVM开发板，它是创龙科技基于Omapl138/TMS320C6748＋FPGA核心板开发。由于SOM-TL138F/SOM-TL6748F核心板管脚兼容，所以共用同一个底板。开发板采用核心板+底板的设计方式，尺寸为24cm*13cm，它主要帮助开发者快速评估核心板的性能。

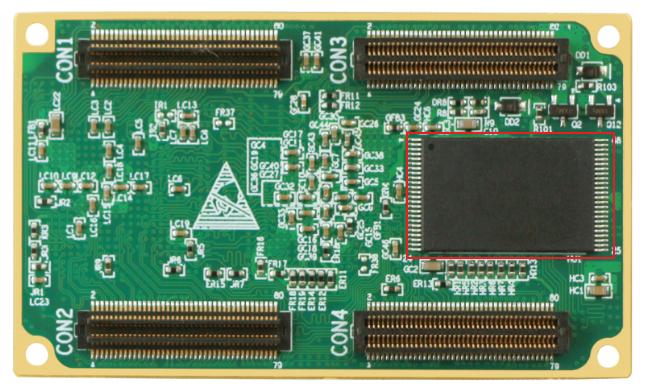

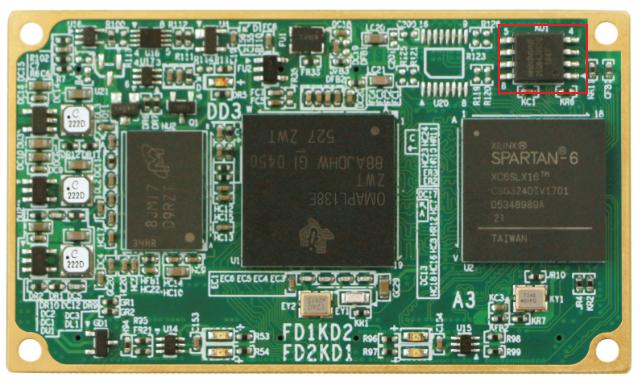

核心板采用高密度8层板沉金无铅设计工艺，尺寸为66mm*38.6mm，板载3路高转换率DC-DC核心电压转换电源芯片，实现了系统的低功耗指标，精密、原装进口的B2B连接器引出全部接口资源，以便开发者进行快捷的二次开发使用。开发板底板采用四层无铅沉金电路板设计，为了方便用户学习开发参考使用，上面引出了各种常见的接口。
