FPGA的HLS案例开发｜基于Kintex-7、Zynq-7045_7100开发板



前 言

本文基于创龙科技TLK7-EVM开发板，是一款基于Xilinx Kintex-7系列FPGA设计的高端评估板，由核心板和评估底板组成。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

评估板接口资源丰富，引出FMC、SFP+、PCIe、SATA、HDMI等接口，方便用户快速进行产品方案评估与技术预研。

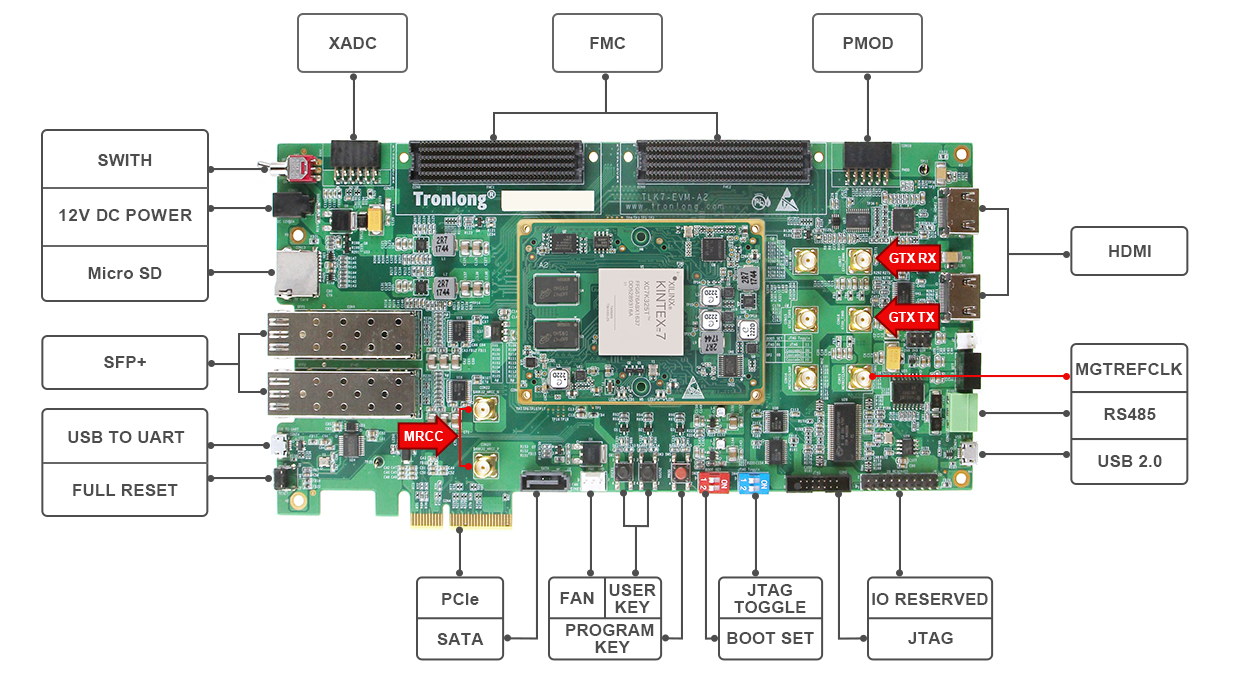

图1  TLK7-EVM评估板



开发案例主要包括：

l CameraLink、SDI、HDMI、PAL视频输入/输出案例

l 高速AD(AD9613)采集+高速DA(AD9706)输出案例

l AD9361软件无线电案例

l UDP(10G)光口通信案例

l UDP(1G)光口通信案例

l Aurora光口通信案例

l PCIe通信案例

l 案例源码、产品资料（用户手册、核心板硬件资料、产品规格书）：site.tronlo
