USB 4G模块测试
本案例使用的USB 4G模块型号为中兴的ME3630，配套4G天线和GPS天线。
内核已自带ME3630驱动，无须手动安装。测试程序目录tl_usb_4g_test位于产品资料“4-软件资料/Demo/tl-linux-application/module-demos/”路径下。为方便测试，产品资料中提供了经过验证的测试程序可执行文件，位于tl_usb_4g_test的bin目录下，源文件位于tl_usb_4g_test的src目录下。请将bin目录下所有文件拷贝到评估板文件系统任意路径下。

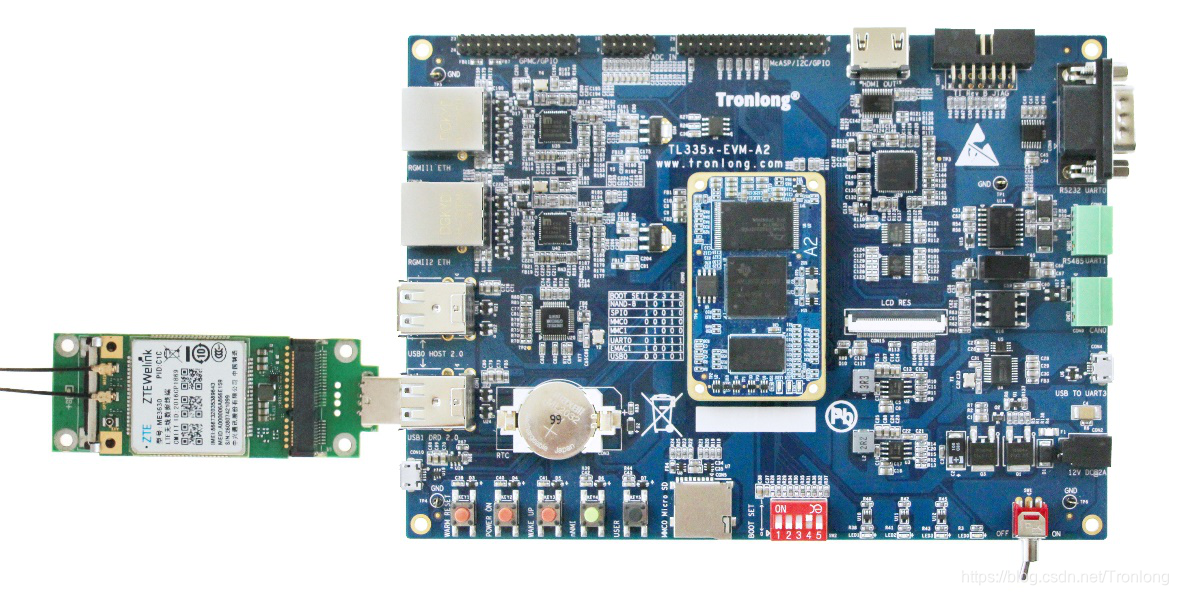

使用前请在4G模块中插入可正常使用的SIM卡，确保4G天线和GPS天线（GPS字样面朝上）已正常安装，然后将评估板放置在开阔场合（室内测试GPS功能可能会导致经纬度获取失败）且评估板不接网线。评估板启动，并按照下图连接4G模块。
图 1

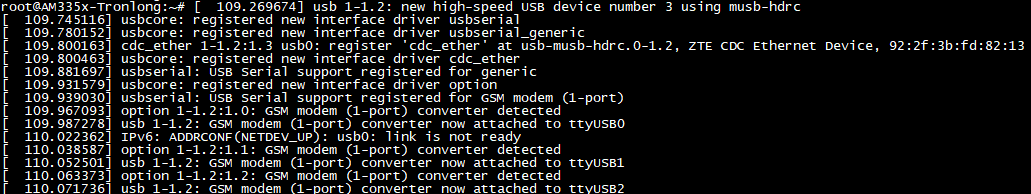

4G模块插到评估板后，可在串口终端看到如下打印信息，说明驱动已自动正常加载。4G模块灯亮，说明已正常连接，若灯不亮，请检测SIM卡和天线是否正常安装。
图 2

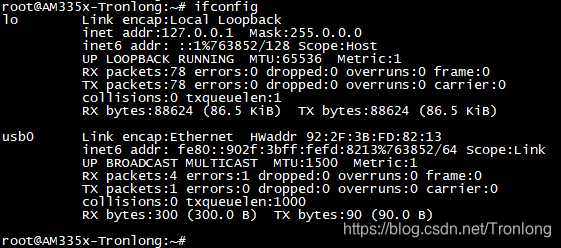

执行以下命令关闭其他网络，并可查询到USB网络设备。
Target# ifconfig eth0 down
Target# ifconfig eth1 down
Target# ifconfig
图 3
可执行lsusb命令查看4G模块VID，如下图所示。
Target# lsusb
