评估板快速测试-基于TI Sitara Cortex-A9(2)

SD卡读写测试

本小节使用评估板配套的Linux系统启动卡来测试SD卡的读写速度。不同的SD卡以及不同大小的测试文件，对SD卡的测试结果会造成一定差异。评估板启动后，Linux系统启动卡的BOOT分区将会挂载在文件系统”/run/media/mmcblk0p1”目录下。

Target# ls /run/media/mmcblk0p1



图 40



• SD卡写速度测试

进入评估板系统，执行以下命令测试SD写速度。

Target# time dd if=/dev/zero of=/home/root/test bs=1024K count=200

time命令有计时作用，dd用于复制，从if(input file)文件读出，写到of(output file)指定的文件，bs是每次写块的大小，count是读写块的数量。

“if=/dev/zero”不产生IO，即不断输出数据，可用来测试纯写速度。



图 41



此处一共写200MByte测试数据到SD卡的test文件，可看到本次测试的SD卡写速度约为：200MB/12.70s=15.75MB/s。

• SD卡读速度测试

测完写速度之后，重启评估板，并执行以下命令测试SD卡读速度。

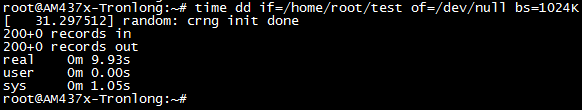

Target# time dd if=/home/root/test of=/dev/null bs=1024K

“of=/dev/null”不产生IO，即不断接收数据，可用来测试纯读速度。



图 42



此处从test文件中一共读出200MByte的数据，可看到本次测试的SD卡读速度约为：200MB/9.93s=20.14MB/s。

NAND FLASH读写测试

本小节对NAND FLASH的MTD6分区进行读写速度测试。MTD6是NAND FLASH的备份分区，一般存放小型文件系统，大小为32MByte。读写测试会将该分区内容擦除，请做好数据备份。

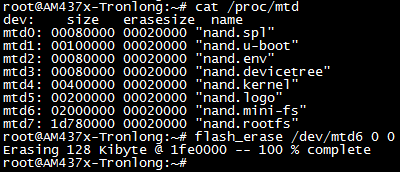

执行如下命令查询NAND FLASH分区，确认MTD6分区大小（读写请勿超出分区大小），将该分区内容擦除。

Target# cat /proc/mtd

Target# flash_erase /dev/mtd6 0 0



图 43



• NAND FLASH写速度测试

进入评估板系统，执行如下命令对NAND FLASH进行写速度测试。

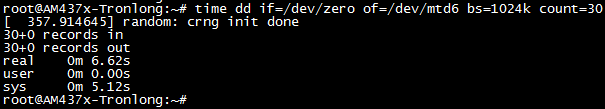

Target# time dd if=/dev/zero of=/dev/mtd6 bs=1024k count=30



图 44



此处一共写30MByte测试数据到NAND FLASH的MTD6分区下，可看到本次测试的NAND FLASH写速度约为：30MB/6.62s=4.53MB/s。

• NAND FLASH读速度测试

重启评估板，进入评估板系统，执行如下命令对NAND FLASH进行读速度测试。

Target# time dd if=/dev/mtd6 of=/dev/null bs=1024k



图 45



此处从NAND FLASH的MTD6分区读取30MByte数据，可看到本次测试的NAND FLASH读速度约为：30MB/2.59s=11.58MB/s。
