(Trinamic)TMC2240高性能电机驱动芯片对比TMC2209和TMC2130

前言:

  步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机,每输入一个脉冲信号,转子就转动一个角度或前进一步,其输出的角位移或线位移与输入的脉冲数成正比,转速与脉冲频率成正比。

因此,步进电机适合数字控制,在3D打印、家用电器、数控机床等多个领域已被广泛应用。

但步进电机作为一种控制用电机,无法直接接到直流或交流电源上工作,必须使用专用的步进电机驱动器(驱动芯片电路)。

正文:

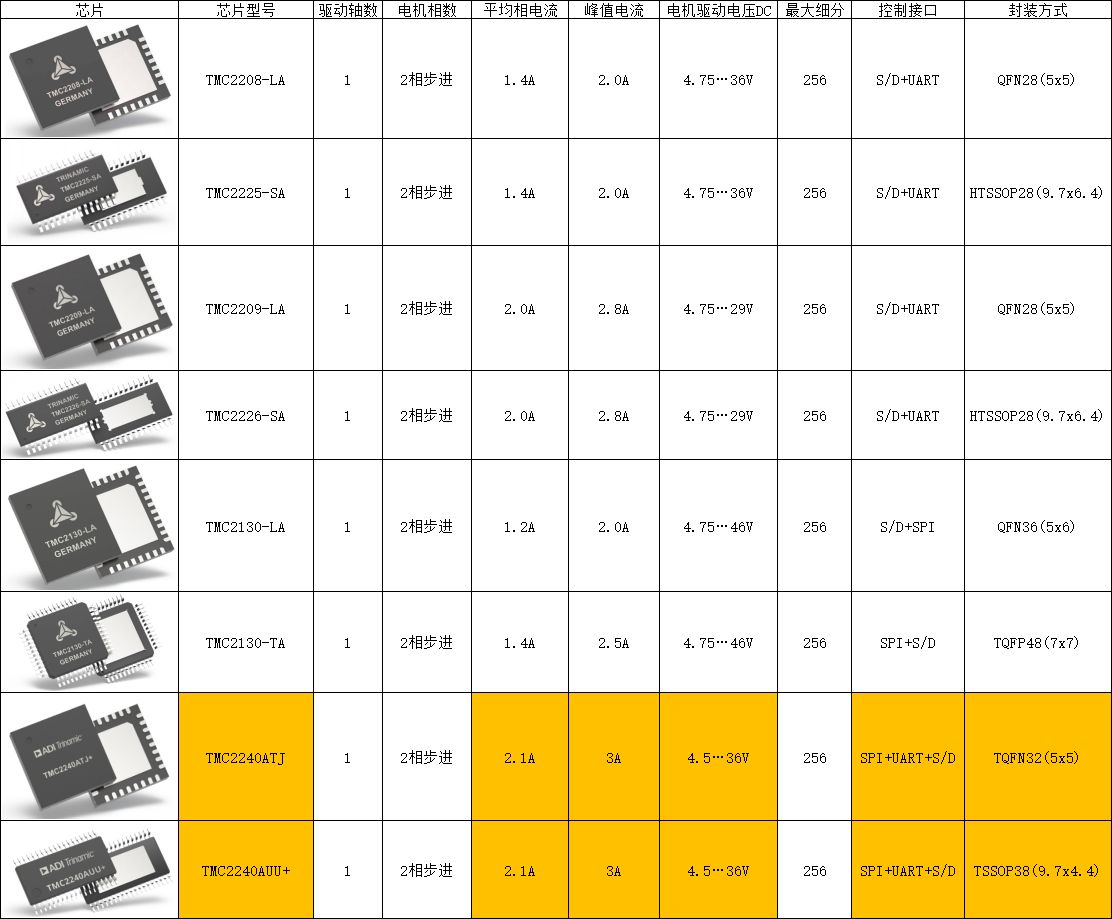

TMC2209、TMC2130、TMC2240基本参数对比:

  作为TMC2209与TMC2130的升级版解决方案,ADI Trinamic正式推出全新一代TMC2240智能高性能步进电机驱动IC

高集成度、高能效和更小外形,使小型化和可伸缩的系统成为具有成本效益的解决方案。

该驱动器基于256步内置分度器和两个完全集成的36V、最大3.0A的H桥驱动以及完全集成的无损电流感应(ICS)能够提供更高的性能,

适用于纺织机行业、3D打印行业、医疗等行业应用,满足于工业自动化、办公室自动化、家庭自动化、按摩椅等领域的产品升级。

  • 功率更大,发热量更低;
  • 集成了电流检测电阻;
  • CoolStep™(电流节能控制)电流控制,节能高达75%;
  • 通用模拟输入全保护和诊断;
  • 被动制动和自由轮模式;
  • 短路保护、欠压锁定、芯片过热保护(热关断);

 TMC2240ATJ+与TMC2240AUU+参数及应用是一样的,唯独封装不同。TMC2240AUU+的封装为TSSOP38 (9.7×4.4)。
