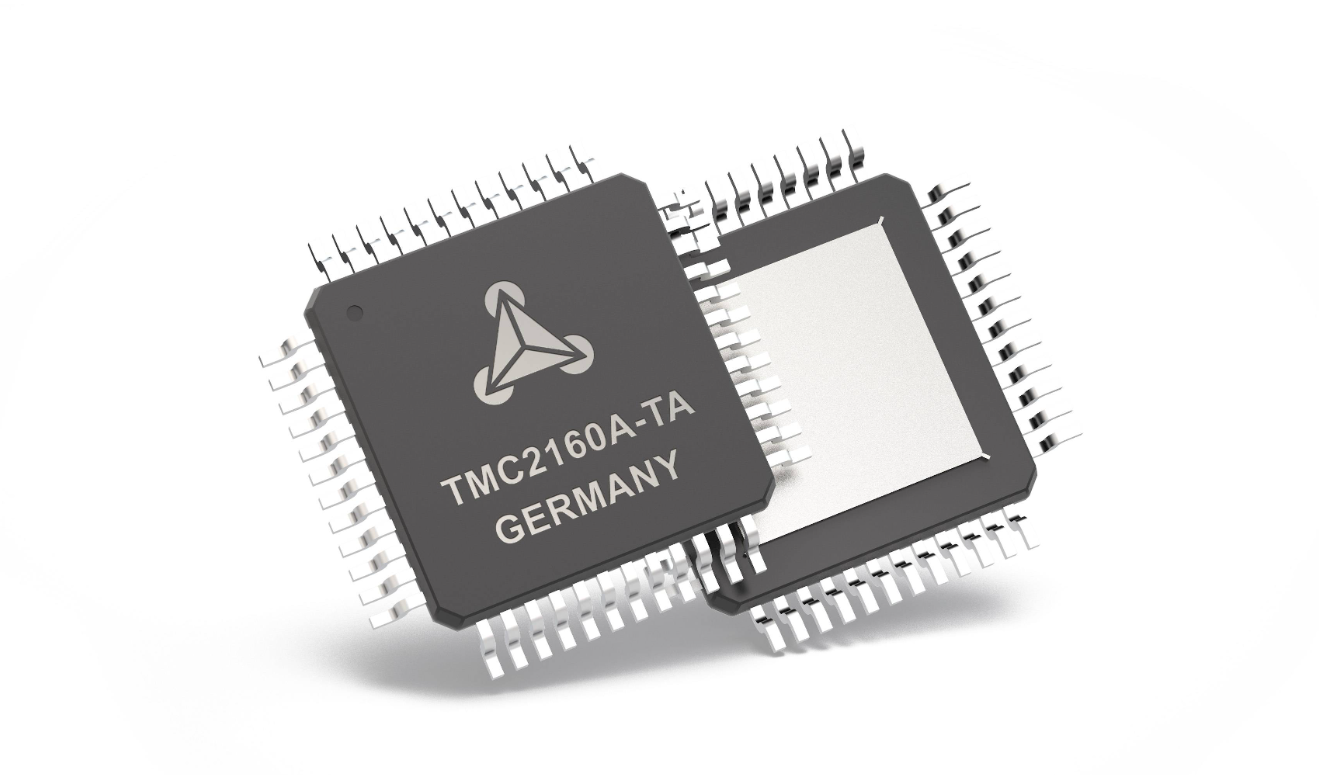

TMC2160-TA 大功率步进驱动IC外置MOS管

TRINAMIC 的 TMC2160 是一款大功率步进驱动器 IC，具有串行外设接口 (SPI) 和外部 MOSFET，可实现每个线圈高达 20 A 的电机电流。该多功能芯片结合了强大的外部 MOSFET 激励级，可涵盖从工业和实验室自动化到数控铣削的广泛应用。

集成的步进电机驱动器适用于 8 V 至 60 V 的电源电压，能够驱动 N 沟道 MOSFET，栅极电流高达 500 mA，带 MOSFET 元件时允许用于 20 A 以上的激励级。该组件通过步进和方向接口控制，并与工业典型运动控制器一起使用，产生步进信号。步进脉冲插值器 microPlyer™ 允许使用 1/16 或更低步阶的脉冲实现 1/256 微步进的高分辨率。</
