05__openWRT Voice之DSP的分析与修改

驱动环境VOICE-DSP说明

Version ：0.1





简 介

本文档介绍了Voice中对DSP的资源的分配过程和通道的分配的过程，文章中给出的框图和编程实例，是对电话应用编程接口TAPI和Voip的功能的具体应用，是对今后的语音处理的应用具有一定的借鉴意义。篇一简要地说明了TAPI管理和配置DSP的内容，篇二主要是编程上TAPI对DSP资源的管理。



篇 一

篇一介绍了简要地TAPI利用DSP的硬件资源，使得驱动开发人员对GRX288的DSP进行一定的了解，有助于对驱动底层和上层的理解，同时也给出了Voice子系统TAPI的实例对通道的建立，设备FXS、FXO等应用分析。



1：TAPI的应用简介

大麦盒子需要的是既能够通过PSTN打电话，也能够通过IP网络打电话。具体实现过程如下：

下面是TAPI的电话通讯的状态：





2、GRX288的DSP的内部结构图

3、TAPI系统接口

1. 两种类型的文件描述符

1.设备文件描述符：对设备的广泛的控制

2.通道文件描述符：对DSP进行分配资源和连接硬件的功能控制



2）通道资源

1.电话通道资源 视为数字语音的IO端口、PCM资源、ALM资源

2.数据通道资源 视为信号资源DTMF等、编解码资源

1. DECT    暂时不用

3、设备和通道的建立过程

1）应用程序创建设备节点和通道节点



2）打开设备节点和通道节点



1. Channel链接ＤATA资源进行数据资源映射



1. Channel链接ALM进行通道线路资源（FXS或FXO）



1. Channel链接PCM通道进行通讯

在配置PCM接口之后，应用需要IFX_TAPI_PCM_CFG_SET.配置PCM通道通讯。

-读写时隙编号

-PCM高速通道链接通道

-A-law Mu-law，Liner 16-bir

一旦PCM通道配置之后，激活PCM通讯，设备开始在编程时隙和高数公路的传输和接收。

在关闭通道之前，确保关闭了运行在PCM通道的LEC资源。

4、事件处理

1、TAPI HL和LL的事件处理过程



1. 事件消息格式



1. RTP配置
2. SIP：对VOIP的呼叫的建立，和协商等的协议
3. RTP: 在建立会话之后，直接传输的媒体流。



在开始进行RTP会话的时候，应用需要建立每个通道的RTP连接参数。

会话的参数：IFX_TAPI_PKT_RTP_PT_CFG_SET

1. RTP的编码类型

选择合适的地区进行配置，以及编解码进行配置













6、模块连接





1. 数据通道与其他类型的通道的配置



1. PCM通道和任何一个PCM、PHONE通道的连接



1. Phone通道和任何一个PCM、PHONE通道的连接



1. 包处理

TAPI实现

-linux用户空间

通过读写的非阻塞系统调用

RTP和T 38 traffic

-linux内核空间

TAPI内核包接口，RTP Traffic









篇 二

篇二是对驱动对DSP资源的管理的说明，在openwrt下的对相关voice的程序的一些重要的地方的说明,先分析编译过程中加载的voice的模块，再分析每个模块的作用和对资源的管理情况，最后对接口的调用进行分析与说明。



一：编译加载的Voice模块及其分析

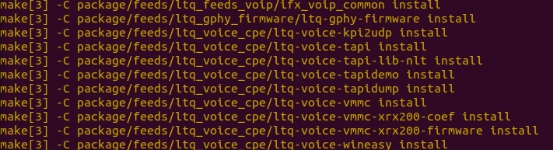

1. 编译过程后加载的voice的package

1）先对voice的包进行编译







1. 再对voice的包进行加载

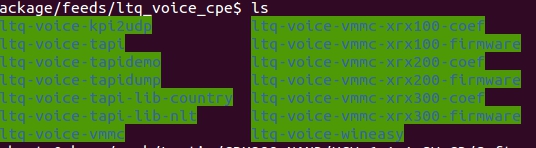

1. 各个包的说明
