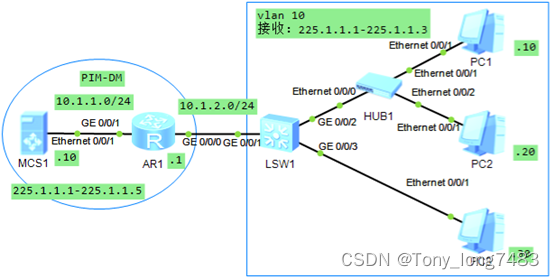

创建VLAN，配置接口加入VLAN
[LSW1]vlan 10
[LSW1-GigabitEthernet0/0/2]port link-type hybrid
[LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 10
[LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 10
[LSW1-GigabitEthernet0/0/3]port link-type hybrid
[LSW1-GigabitEthernet0/0/3]port hybrid pvid vlan 10
[LSW1-GigabitEthernet0/0/3]port hybrid untagged vlan 10
[LSW1-GigabitEthernet0/0/1]port link-type hybrid
[LSW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10
[LSW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
使能IGMP Snooping功能
[LSW1]igmp-snooping enable
[LSW1-vlan10]igmp-snooping enable
配置并应用组播组过滤策略
[LSW1]acl 2000
[LSW1-acl-basic-2000]rule permit source 225.1.1.1 0
[LSW1-acl-basic-2000]rule permit source 225.1.1.2 0
[LSW1-acl-basic-2000]rule permit source 225.1.1.3 0
[LSW1]vlan 10
[LSW1-vlan10]igmp-snooping group-policy 2000
配置IP地址
[AR1-GigabitEthernet0/0/1]ip add 10.1.1.1 24
[AR1-GigabitEthernet0/0/0]ip add 10.1.2.1 24

5.配置单播路由协议-OSPF
[AR1]ospf 1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
6. 使能组播路由功能，在接口上使能PIM-DM功能，在主机侧接口上使能IGMP功能
[AR1]multicast routing-enable
[AR1-GigabitEthernet0/0/0]igmp enable
[AR1-GigabitEthernet0/0/0]pim dm
[AR1-GigabitEthernet0/0/1]pim dm
7. 验证配置

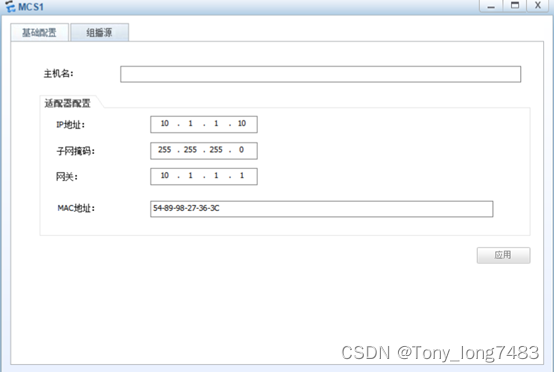

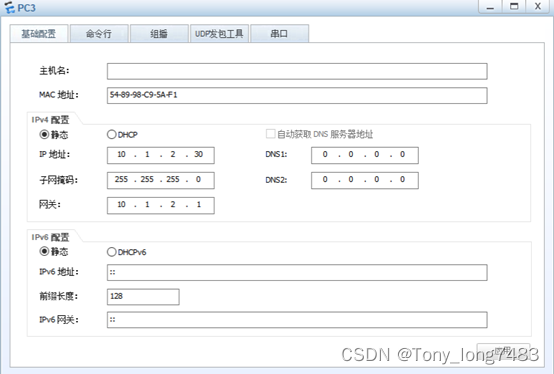

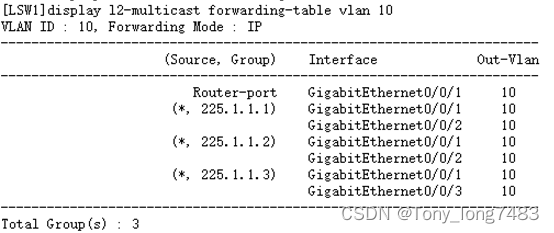

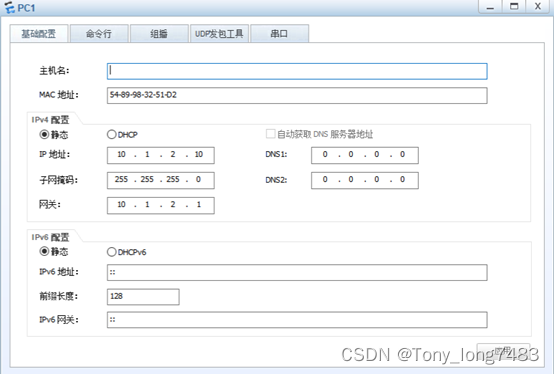

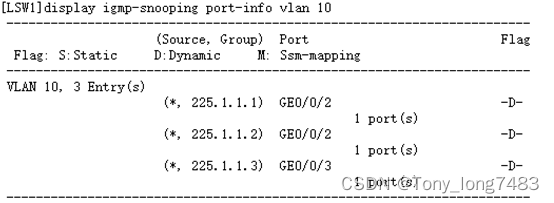

在这里插入图片描述
