本文详细介绍了如何在LSW系列交换机上创建VLAN 23并配置灵活QinQ功能，涉及VLAN批量创建、接口类型设置、QinQ转换和堆叠配置。重点展示了LSW3和LSW4的接入层与Trunk接口配置，适合深入理解VLAN管理和QoS技术的读者。

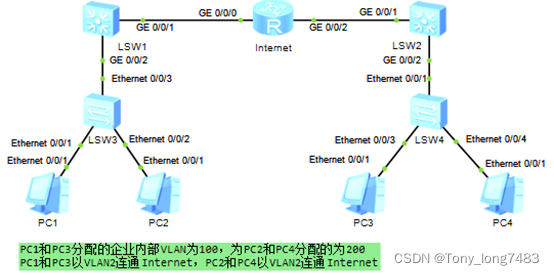

在这里插入图片描述

  1. 创建叠加后的外层VLAN
    [LSW1]vlan batch 2 3
    [LSW2]vlan batch 2 3
  2. 在接口上配置灵活QinQ
    [LSW1-GigabitEthernet0/0/2]port link-type hybrid
    [LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 2 3
    [LSW1-GigabitEthernet0/0/2]qinq vlan-translation enable
    [LSW1-GigabitEthernet0/0/2]port vlan-stacking vlan 100 stack-vlan 2
    [LSW1-GigabitEthernet0/0/2]port vlan-stacking vlan 200 stack-vlan 3
    [LSW2-GigabitEthernet0/0/2]port link-type hybrid
    [LSW2-GigabitEthernet0/0/2]port hybrid untagged vlan 2 3
    [LSW2-GigabitEthernet0/0/2]qinq vlan-translation enable
    [LSW2-GigabitEthernet0/0/2]port vlan-stacking vlan 100 stack-vlan 2
    [LSW2-GigabitEthernet0/0/2]port vlan-stacking vlan 200 stack-vlan 3
  3. 配置其它接口
    [LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
    [LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
    4.LSW3和LSW4的配置
    [LSW3]vlan batch 100 200
    [LSW3-Ethernet0/0/1]port link-type access
    [LSW3-Ethernet0/0/1]port default vlan 100
    [LSW3-Ethernet0/0/2]port link-type access
    [LSW3-Ethernet0/0/2]port default vlan 200
    [LSW3-Ethernet0/0/2]interface Ethernet 0/0/3
    [LSW3-Ethernet0/0/3]port link-type trunk
    [LSW3-Ethernet0/0/3]port trunk allow-pass vlan 100 200
    [LSW4]vlan batch 100 200
    [LSW4-Ethernet0/0/3]port link-type access
    [LSW4-Ethernet0/0/3]port default vlan 100
    [LSW4-Ethernet0/0/4]port link-type access
    [LSW4-Ethernet0/0/4]port default vlan 200
    [LSW4-Ethernet0/0/1]port link-type trunk
    [LSW4-Ethernet0/0/1]port trunk allow-pass vlan 100 200
