该博客介绍了51单片机应用实例，通过INT0中断对外部脉冲进行计数，并在数码管上实时显示计数值。设计思路包括利用CLK产生脉冲信号，通过P3.2接口接收，使用P1口连接的8位数码管展示计数结果。

单片机应用实例学习@Tom

应用实例----单片机INT0中断脉冲计数

1. 实例的目的和设计思路

1.1实例目的
本应用实例将让读者了解如何使用51单片机的外部中断对输入的脉冲进行计数并在数码管上实时显示，单片机共有两个外部中断，默认为P3.2和P3.3。
1.2实例设计思路
本应用实例从外部中断0输入脉冲信号，脉冲信号由CLK元器件产生，使用连接到P1口的8位数码管用来显示脉冲数目。

2.实例的应用电路设计

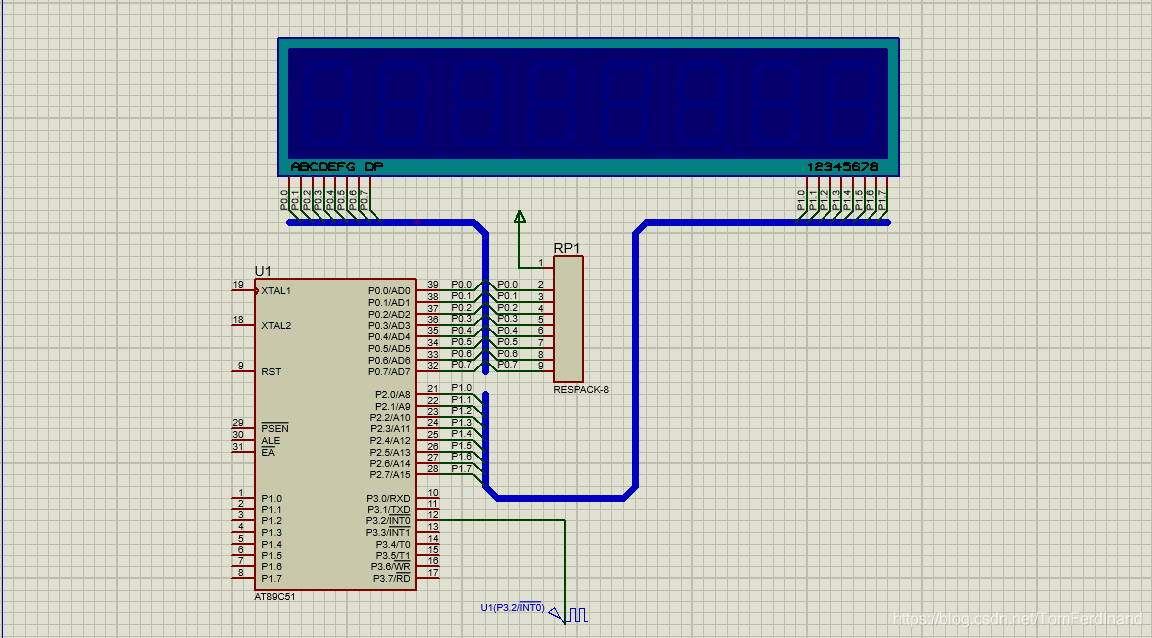

本实例电路如下图所示：
在这里插入图片描述

器件名称	库	字库
RESKACKE	Resistors	Resistor Packs
7seg	Optoelectronics	7 segment display

3.实例的应用代码编写

代码如下：

// 脉冲计数
// INT0中断计数
#include <reg51.h>

sbit P2_0 = P2^0;//数码管选定位
sbit P2_1 = P2^1;//数码管选定位
sbit P2_2 = P2^2;//数码管选定位
sbit P2_3 = P2^3;//数码管选定位

//共阳极数码管
unsigned char code table[] = {

   0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0
