单片机AT89C51--6.蜂鸣器

1. 蜂鸣器工作原理

有源蜂鸣器：指的是震荡源，内部带震荡一通电就会叫

无源蜂鸣器：要给方波，不断的接通断开，接通断开

2. 三极管工作原理

三极管
在这里插入图片描述

在这里插入图片描述
PNP和NPN的介绍

E:Emitter发射级
B:Base基级
C:Collector集电极
在这里插入图片描述
PNP
Ieb电流>1mA 导通

NPN
Ibe电流>1mA 导通

3. 原理图分析

在这里插入图片描述

一开始P23默认电压是5V
Veb=0不导通

P23为0，导通，蜂鸣器叫

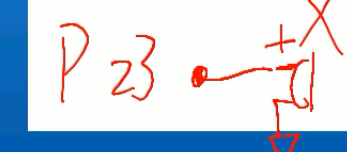

疑问：为什么不直接P23接蜂鸣器的1口，中间带电阻

在这里插入图片描述

单片机不
