单片机AT89C51--3.点亮LED灯

1. 什么是LED灯
2. LED的工作参数
3. 原理图分析
4. C语言知识
5. 实践编程
6. 下载程序

1. 什么是LED灯

LED：半导体发光二极管。直接将电能，转化为光能

2. LED的工作参数

普通发光二极管工作压降为：1.6-2.1

工作电流为：1-20mA

在这里插入图片描述

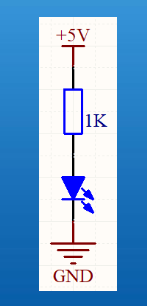

电流大概为3mA，I=(5-2)/1K

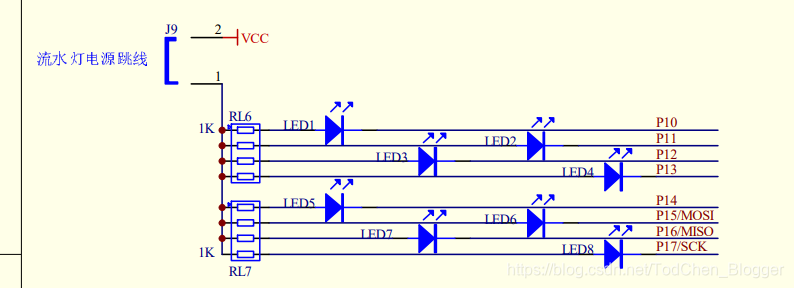

3. 原理图分析

在这里插入图片描述

J9表示跳线

控制LED的亮暗，通过P1的高低电平控制。

编程是给P1口赋值0

4. C语言知识

#include <reg52.h>	//引用89c51的头文件

sbit LED1 = P1^0;	//定义一个位。把P1.0用LED1代替

void main()
{
	LED1 = 0;	//让LED1输出0，LED1就会量，具体看电路图
}

sbit
位定义

用法：

sbit 标识符 = 地址值

5. 实践编程

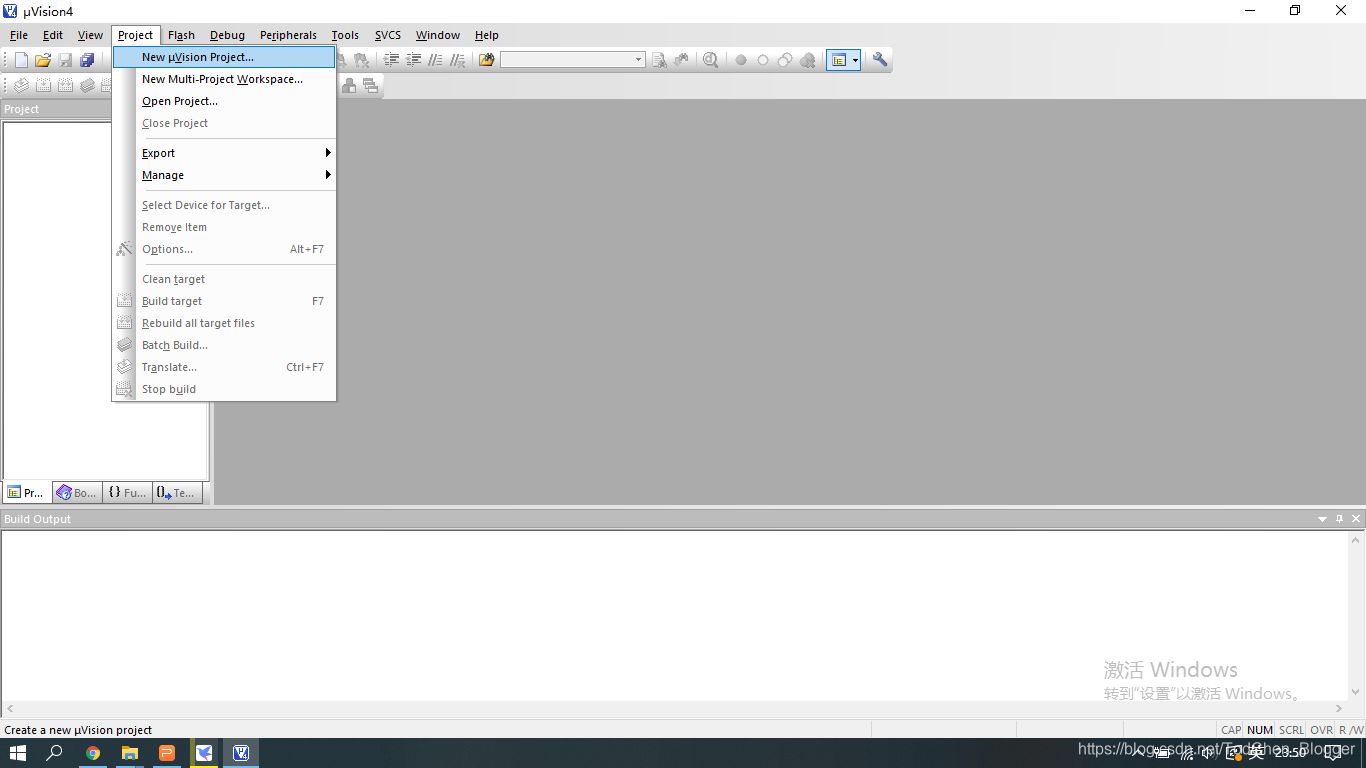

5.1 建立工程文件

在这里插入图片描述

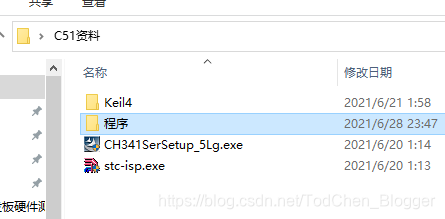

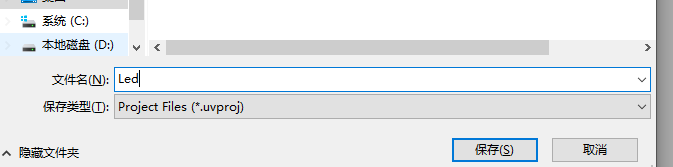

选择对应的路径就行，保存类型默认。就一个

在这里插入图片描述

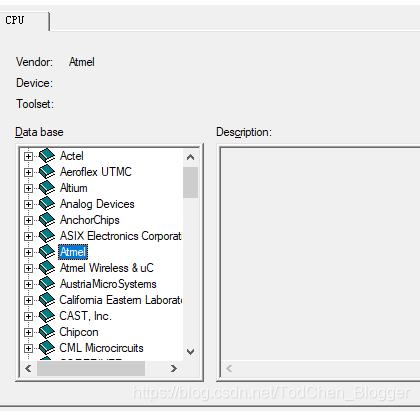

选择Atmel里面的At89c52

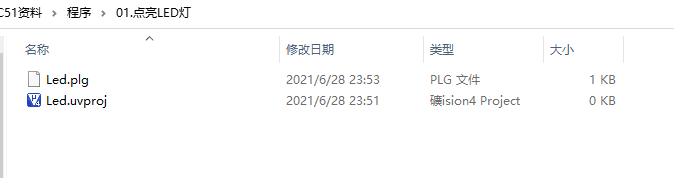

可以看到我们的文件夹里面的文件

在这里插入图片描述

5.2 新建一个.C文件

先新建，再保存
在这里插入图片描述

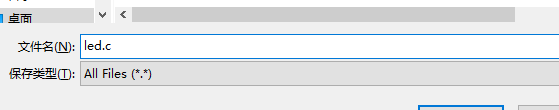

注意后缀名

5.3 添加新建的.C文件到工程中

在这里插入图片描述

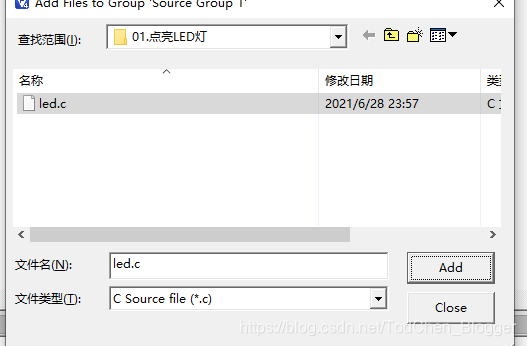

双击该文件，添加刚才的.C文件

5.4 生成HEX文件

在这里插入图片描述

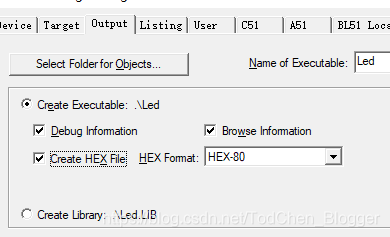

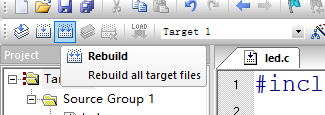

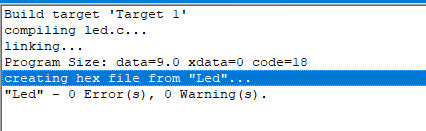

勾选生成一个hex文件，点击生成
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

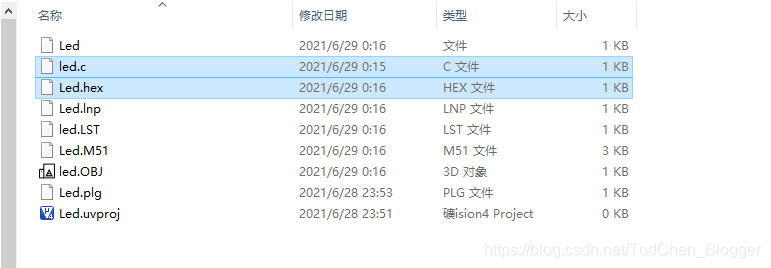

查看文件夹中文件，有.C文件和HEX文件

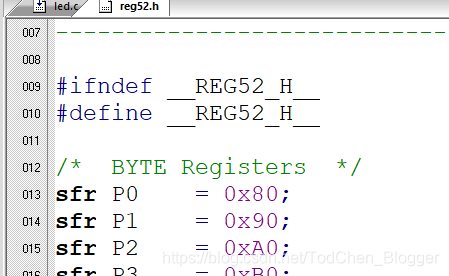

之所以程序能识别出P1.0这个位置，主要通过引用头文件，知道P1.0的内存地址
在这里插入图片描述

6. 下载程序

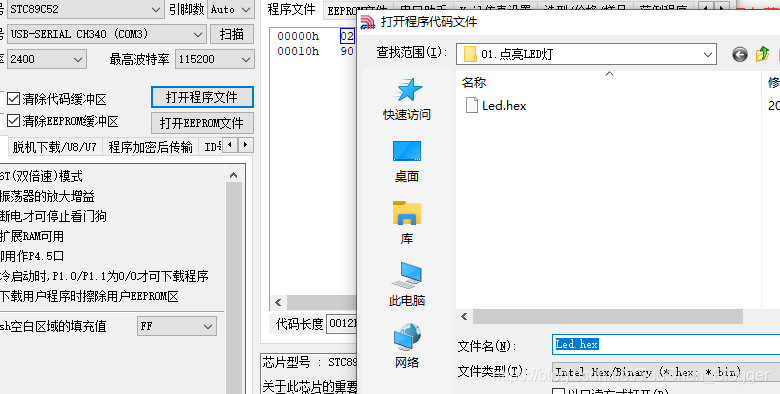

打开烧录软件

在这里插入图片描述

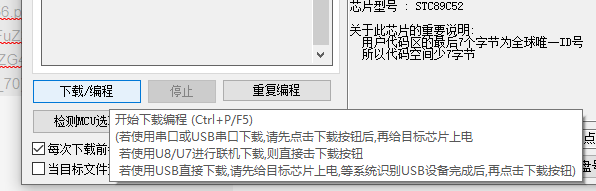

打开.HEX的程序文件，下载编程
在这里插入图片描述

指示灯LED1亮
