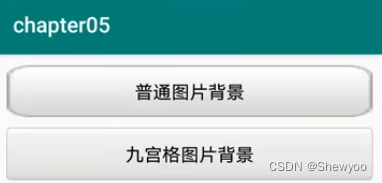

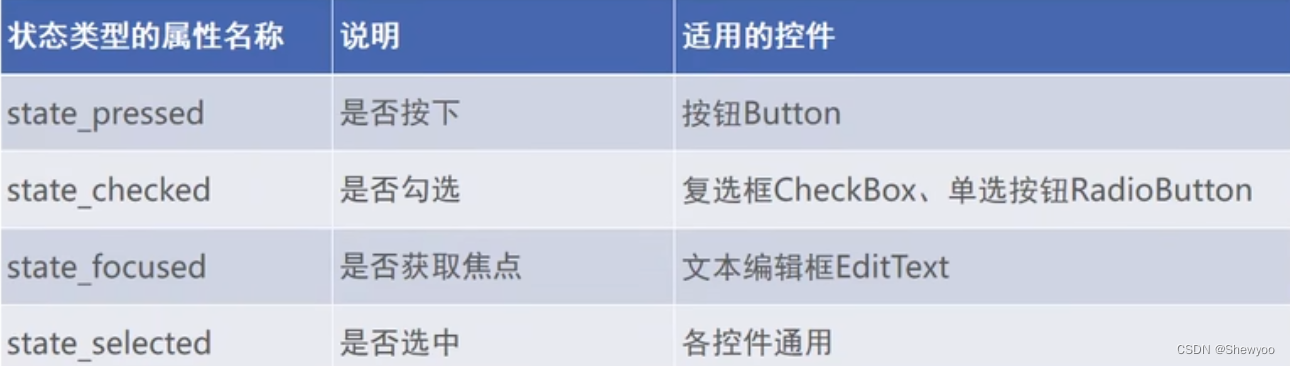

【Android】-- 图形（形状图形、状态列表图形、九宫格图片）

一、图形Drawable

Drawable类型表达了各种各样的图形，包括图片、色块、画板、背景等。

包含图片在内的图形文件放在res目录的各个drawable目录下，其中drawable目录一般保存描述性的XML文件，而图片文件一般放在具体分辨率的drawable目录下。

各视图的background属性、ImageView和ImageButton的src属性、TextView和Button四个方向的drawable***系列属性都可以引用图形文件。

二、形状图形

Shape图形又称形状图形，它用来描述常见的几何形状，包括矩形、圆角矩形、圆形、椭圆等。

形状图形的定义文件是以Shape标签为根节点的XML描述文件。

实际开发一般主要使用3个节点：stroke、corners、solid。

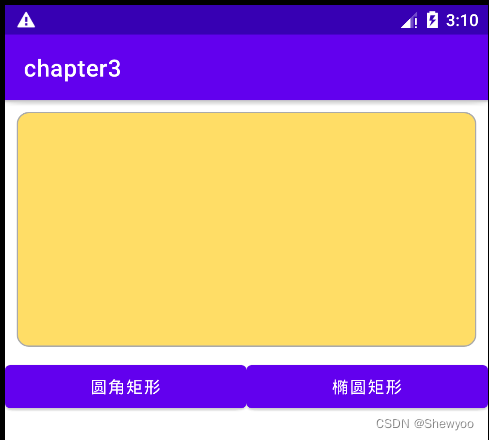

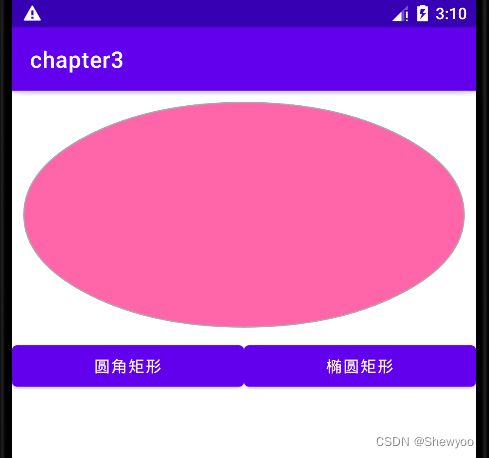

1、类型的形状：

• rectangle：矩形，默认
• oval：椭圆，此时corners节点失效
• line：直线，此时必须设置stroke节点，不然报错
• ring：圆环

2、size（尺寸）

size是shape的下级节点，它描述了形状图形的宽高尺寸，若无size节点，则表示宽高与宿主视图一样大小，下面是size节点的常用属性说明：

• height：像素类型，图形高度。
• width：像素类型，图形宽度。

3、stroke（描边）

stroke是shape的下级节点，它描述了形状图形的描边规格，若无stroke节点，则表示不存在描边，下面是stroke节点的常用属性说明：

• color：颜色类型，描边的颜色。
• dashGap：像素类型，每段虚线之间的间隔。
• dashWidth：像素类型，每段虚线的宽度，若dashGap和dashWidth有一个值为0，则描边为实线。
• wdith：像素类型，描边的厚度。
