交换机架构迭代

概览：

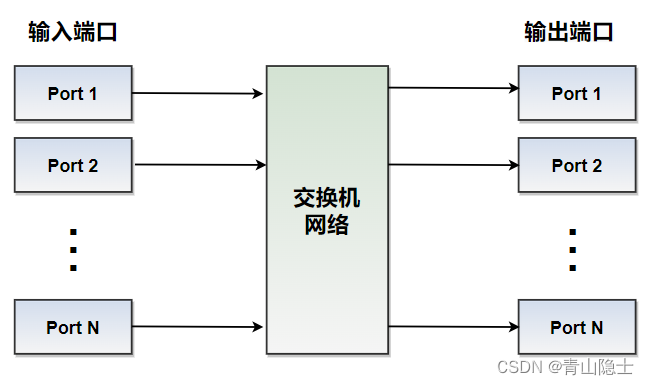

• 交换架构的最基本组成为：输入端口、输出端口和连接输入输出端口的交换网络


主流架构

MESH 架构

概览：

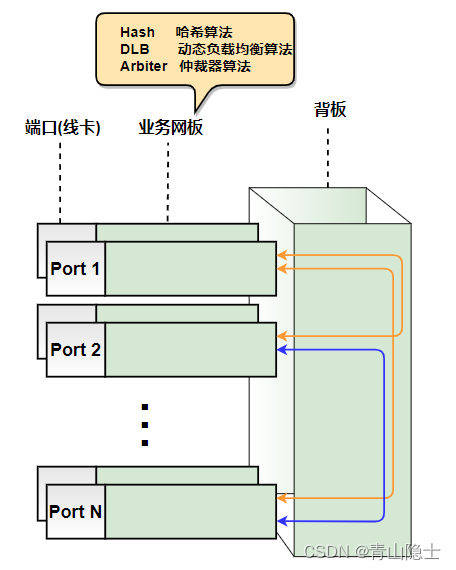

• 每一个端口（线卡），都通过背板走线连接， 所有的数据都是直接从输入端转发到输出端，所以又称为“全连接架构”


优点	说明
无阻塞	专用高速通道，数据无阻塞交换
时延小	线卡之间直接转发数据，转发时延小
功耗低	绿色节能，没有交换芯片，降低整个机身的功耗

缺点	说明
不易扩展	全互联，扩展性差，槽位数越多，连线越多，走线更长，信号越差，导致影响通讯质量
工艺要求高	背板走线要求高
带宽受限	转发速率受限于背板带宽
转发效率低	没有转发芯片，所以转发效率不是很高

Crossbar 架构

概览：

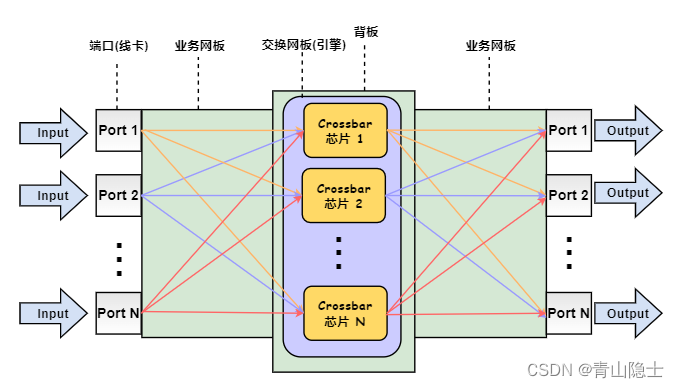

• 增加Crossbar芯片，架构中，包含N个并行工作的Crossbar芯片，业务线卡通过背板走线连接到Crossbar芯片，Crossbar芯片集成在主控引擎上转发数据，以解决MESH架构无法灵活扩展，转发效率不高等问题。
• 业务调度和均衡通常采用集中仲裁或者Hash方式多级交换。


Crossbar芯片架构

• 使用 CrossPoint（Input线和Output线的交叉的节点）处理多级输入输出
