OSPF综合实验

原创 于 2025-08-04 22:05:37 发布 · 346 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

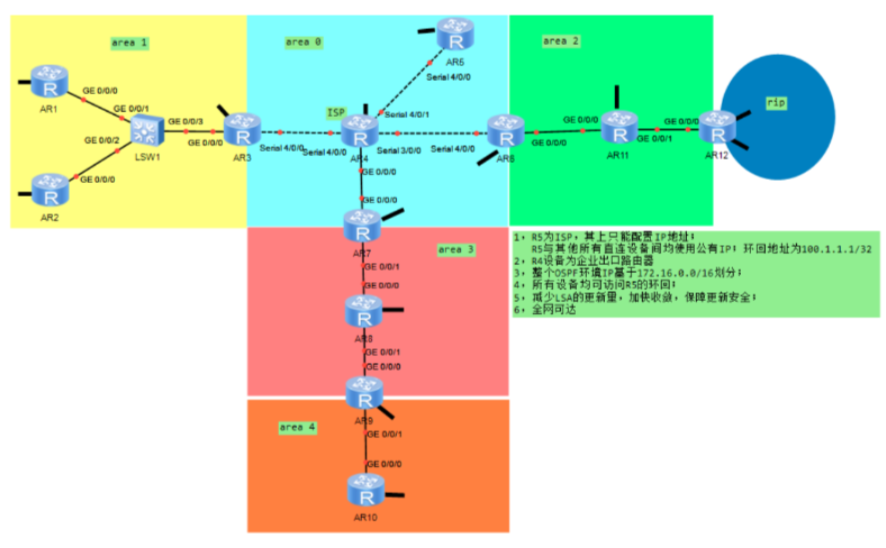

一、实验拓扑

二、实验需求

1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；
2、R3-R5、R6、R7为MGRE环境，R3为中心站点；
3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP
4、所有设备均可访问R4的环回；
5、减少LSA的更新量，加快收敛，保障更新安全；
6、全网可达；

三、实验思路

1.划分IP
私网六条线路：（划分了八个，只用了六个）

172.16.0.16/28

172.16.0.32/28

172.16.0.48/28

172.16.0.64/28

172.16.0.80/28

172.16.0.96/28

172.16.0.112/28

172.16.0.128/28

MGRE:

172.16.1.0 /24

隧道中心：

R3===172.16.1.16/28

隧道分部：

R5===172.16.1.18/28

R6===172.16.1.19/28

R7===172.16.1.20/28

环回：

R1===172.16.2.0/24

R2===172.16.3.0/24

R3===172.16.4.0/24

R4===172.16.5.0/24

R5===172.16.6.0/24

R6===172.16.7.0/24

R7===172.16.8.0/24

R8===172.16.9.0/24

R9===172.16.10.0/24

R10===172.16.11.0/24

R11===172.16.12.0/24

R12（1）===172.16.13.0/24

R12（2）===172.16.14.0/24

2.静态缺省配通公网
3.ospf配通私网
4.做MGRE环境，R3为中心站点
5.做easyip使路由可访问R4的环回
6.用特殊区域做优化
7.加快收敛
8.安全认证
9.测试

四、实验步骤

1.配置IP
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 172.16.0.17 28
[R1-GigabitEthernet0/0/0]int l0
[R1-LoopBack0]ip add 172.16.2.1 24

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 172.16.0.18 28
[R2-GigabitEthernet0/0/0]int l0
[R2-LoopBack0]ip add 172.16.3.1 24

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.0.19 28
[R3-GigabitEthernet0/0/0]int s4/0/0
[R3-Serial4/0/0]ip add 34.0.0.1 24
[R3-Serial4/0/0]int l0
[R3-LoopBack0]ip add 172.16.4.1 24

[R4]int s4/0/0
[R4-Serial4/0/0]ip add 34.0.0.2 24
[R4-Serial4/0/0]int s4/0/1
[R4-Serial4/0/1]ip add 45.0.0.2 24
[R4-Serial4/0/1]int s3/0/0
[R4-Serial3/0/0]ip add 46.0.0.2 24
[R4-Serial3/0/0]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 47.0.0.2 24
[R4-GigabitEthernet0/0/0]int l0
[R4-LoopBack0]ip add 172.16.5.1 24

[R5]int s4/0/0
[R5-Serial4/0/0]ip add 45.0.0.1 24
[R5-Serial4/0/0]int l0
[R5-LoopBack0]ip add 172.16.6.1 24

[R6]int s4/0/0
[R6-Serial4/0/0]ip add 46.0.0.1 24
[R6-Serial4/0/0]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 172.16.0.113 28
[R6-GigabitEthernet0/0/0]int l0
[R6-LoopBack0]ip add 172.16.7.1 24

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 47.0.0.1 24
[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]ip add 172.16.0.65 28
[R7-GigabitEthernet0/0/1]int l0
[R7-LoopBack0]ip add 172.16.8.1 24

[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 172.16.0.66 28
[R8-GigabitEthernet0/0/0]int g0/0/1
[R8-GigabitEthernet0/0/1]ip add 172.16.0.81 28
[R8-GigabitEthernet0/0/1]int l0
[R8-LoopBack0]ip add 172.16.9.1 24

[R9]int g0/0/0
[R9-GigabitEthernet0/0/0]ip add 172.16.0.82 28
[R9-GigabitEthernet0/0/0]int g0/0/1
[R9-GigabitEthernet0/0/1]ip add 172.16.0.97 28
[R9-GigabitEthernet0/0/1]int l0
[R9-LoopBack0]ip add 172.16.10.1 24

[R10]int g0/0/0
[R10-GigabitEthernet0/0/0]ip add 172.16.0.98 28
[R10-GigabitEthernet0/0/0]int l0
[R10-LoopBack0]ip add 172.16.11.1 24

[R11]int g0/0/0
[R11-GigabitEthernet0/0/0]ip add 172.16.0.114 28
[R11-GigabitEthernet0/0/0]int g0/0/1
[R11-GigabitEthernet0/0/1]ip add 172.16.0.129 28
[R11-GigabitEthernet0/0/1]int l0
[R11-LoopBack0]ip add 172.16.12.1 24

[R12]int g0/0/0
[R12-GigabitEthernet0/0/0]ip add 172.16.0.130 28
[R12-GigabitEthernet0/0/0]int l0
[R12-LoopBack0]ip add 172.16.13.1 24
[R12-LoopBack0]int l1
[R12-LoopBack1]ip add 172.16.14.1 24

[R12]rip 1
[R12-rip-1]v 2
[R12-rip-1]undo summary
[R12-rip-1]net 172.16.0.0
2.静态缺省配通公网

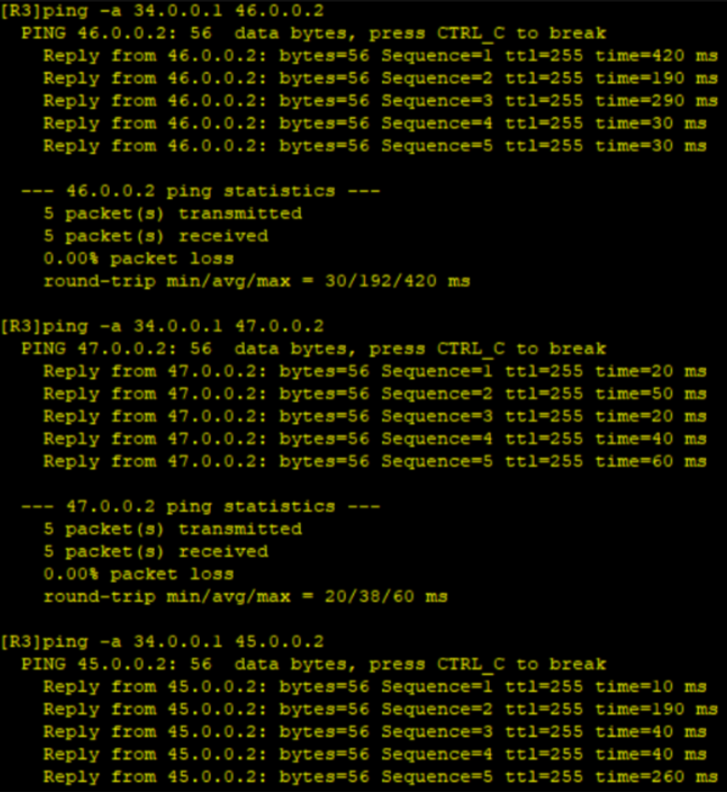

[R3]ip route-static 0.0.0.0 0 34.0.0.2

[R5]ip route-static 0.0.0.0 0 45.0.0.2

[R6]ip route-static 0.0.0.0 0 46.0.0.2

[R7]ip route-static 0.0.0.0 0 47.0.0.2

3.ospf配通私网
#area 1
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]net 0.0.0.0 255.255.255.255

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]net 0.0.0.0 255.255.255.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]net 172.16.0.16 0.0.63.255
[R3-ospf-1-area-0.0.0.1]net 172.16.4.1 0.0.0.255


#area 2
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]net 172.16.7.0 0.0.0.255
[R6-ospf-1-area-0.0.0.0]q
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]net 172.16.0.112 0.0.63.255

[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]net 172.16.0.112 0.0.63.255
[R11-ospf-1-area-0.0.0.2]net 172.16.0.128 0.0.63.255
[R11-ospf-1-area-0.0.0.2]net 172.16.12.0 0.0.0.255

[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]net 172.16.0.128 0.0.63.255
[R12]ospf 1
[R12-ospf-1]import-route rip


#area 3
[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]net 172.16.8.0 0.0.0.255
[R7-ospf-1-area-0.0.0.0]a 3
[R7-ospf-1-area-0.0.0.3]net 172.16.0.64 0.0.63.255

[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]net 172.16.0.64 0.0.63.255
[R8-ospf-1-area-0.0.0.3]net 172.16.0.80 0.0.63.255
[R8-ospf-1-area-0.0.0.3]net 172.16.9.0 0.0.0.255

#area 4
[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]net 172.16.0.80 0.0.63.255
[R9]ospf 2 r
[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-2]a 4
[R9-ospf-2-area-0.0.0.4]net 172.16.10.0 0.0.0.255
[R9-ospf-2-area-0.0.0.4]net 172.16.0.97 0.0.0.0

[R10]ospf 2 router-id 10.10.10.10
[R10-ospf-2]a 4
[R10-ospf-2-area-0.0.0.4]net 172.16.0.96 0.0.63.255
[R10-ospf-2-area-0.0.0.4]net 172.16.11.0 0.0.0.255

#重发布
[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]import-route ospf 2
[R9-ospf-1]q
[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-2]import-route ospf 1

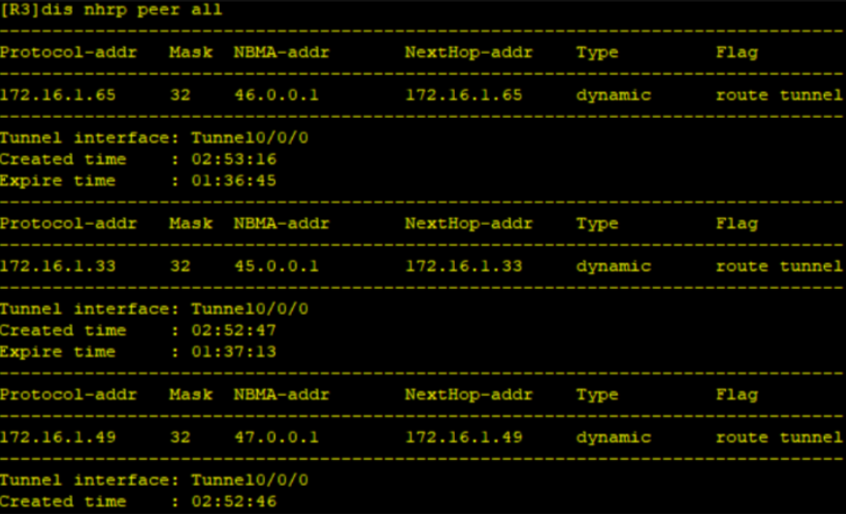

4.做MGRE环境，R3为中心站点
[R3]int t0/0/0
[R3-Tunnel0/0/0]ip add 172.16.1.17 28
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]nhrp network-id 10
[R3-Tunnel0/0/0]nhrp entry multicast dynamic
[R3-Tunnel0/0/0]source 34.0.0.1

[R5]int t0/0/0
[R5-Tunnel0/0/0]ip add 172.16.1.33 28
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source Serial 4/0/0
[R5-Tunnel0/0/0]nhrp network-id 10
[R5-Tunnel0/0/0]nhrp entry 172.16.1.17 34.0.0.1 register

[R6]int t0/0/0
[R6-Tunnel0/0/0]ip add 172.16.1.65 28
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source Serial 4/0/0
[R6-Tunnel0/0/0]nhrp network-id 10
[R6-Tunnel0/0/0]nhrp entry 172.16.1.17 34.0.0.1 register

[R7]int t0/0/0
[R7-Tunnel0/0/0]ip add 172.16.1.20 28
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source g0/0/0
[R7-Tunnel0/0/0]nhrp network-id 10
[R7-Tunnel0/0/0]nhrp entry 172.16.1.17 34.0.0.1 register


#area 0
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]net 172.16.1.17 0.0.0.0
[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf network-type broadcast

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]net 172.16.1.18 0.0.0.0
[R5-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255
[R5]int t0/0/0
[R5-Tunnel0/0/0]ospf network-type broadcast
[R5-Tunnel0/0/0]ospf dr-priority 0

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]net 172.16.1.19 0.0.0.0
[R6-ospf-1-area-0.0.0.0]net 172.16.7.0 0.0.0.255
[R6]int t0/0/0
[R6-Tunnel0/0/0]ospf network-type broadcast
[R6-Tunnel0/0/0]ospf dr-priority 0

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]ne 172.16.1.20 0.0.0.0
[R7]int t0/0/0
[R7-Tunnel0/0/0]ospf network-type broadcast
[R7-Tunnel0/0/0]ospf dr-priority 0

5.做easyip使路由可访问R4的环回
[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R3-acl-basic-2000]q
[R3]int s4/0/0
[R3-Serial4/0/0]nat outbound 2000

[R5]acl 2000
[R5-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R5-acl-basic-2000]q
[R5]int s4/0/0
[R5-Serial4/0/0]nat outbound 2000

[R6]acl 2000
[R6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R6-acl-basic-2000]q
[R6]int s4/0/0
[R6-Serial4/0/0]nat outbound 2000

[R7]acl 2000
[R7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R7-acl-basic-2000]q
[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]nat outbound 2000
6.用特殊区域做优化
#area 1
[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub no-summary

[R2]ospf 1
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]stub no-summary

[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]stub no-summary


#area 2
[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary

[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa no-summary

[R12]ospf 1
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]nssa no-summary


#area 3
[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary

[R8]ospf 1
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]nssa no-summary

[R9]ospf 1
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]nssa no-summary
[R9]ospf 2
[R9-ospf-2]default-route-advertise

7.加快收敛
#area 1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ospf timer hello 5

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ospf timer hello 5

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ospf timer hello 5

#area 0
[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf timer hello 5

[R5]int t0/0/0
[R5-Tunnel0/0/0]ospf timer hello 5

[R6]int t0/0/0
[R6-Tunnel0/0/0]ospf timer hello 5

[R7]int t0/0/0
[R7-Tunnel0/0/0]ospf timer hello 5

#area 2
[R6]int g0/0/0
[R6-GigabitEthernet0/0/0]ospf timer hello 5

[R12]int g0/0/0
[R12-GigabitEthernet0/0/0]ospf timer hello 5

[R11]int g0/0/0
[R11-GigabitEthernet0/0/0]ospf timer hello 5
[R11-GigabitEthernet0/0/0]int g0/0/1
[R11-GigabitEthernet0/0/1]ospf timer hello 5

8.区域安全认证
#area 0
[R3]ospf 1
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher w123

[R5]ospf 1
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher w123

[R6]ospf 1
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher w123

[R7]ospf 1
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher w123

#area 1
[R1]ospf 1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher w123

[R2]ospf 1
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher w123

[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher w123

#area 2
[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher w123

[R11]ospf 1
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher w123

[R12]ospf 1
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher w123

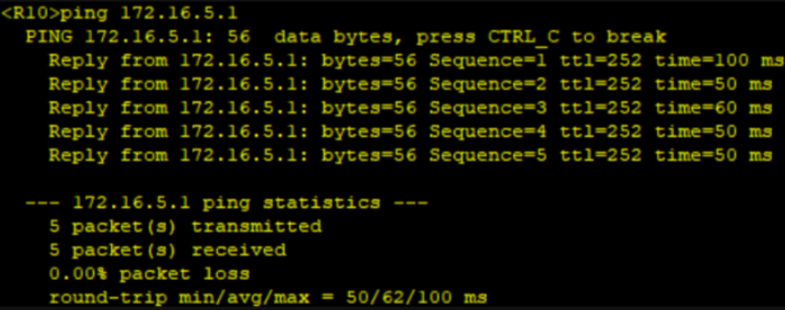

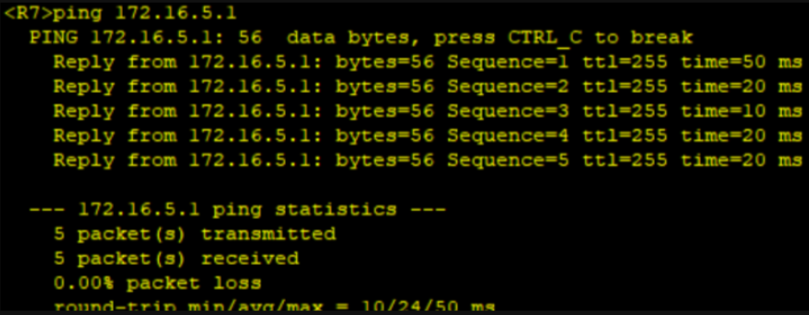

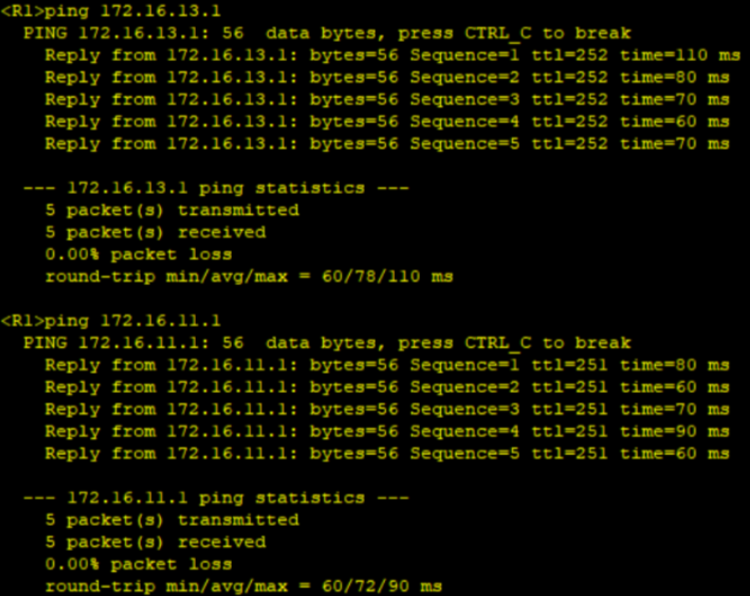

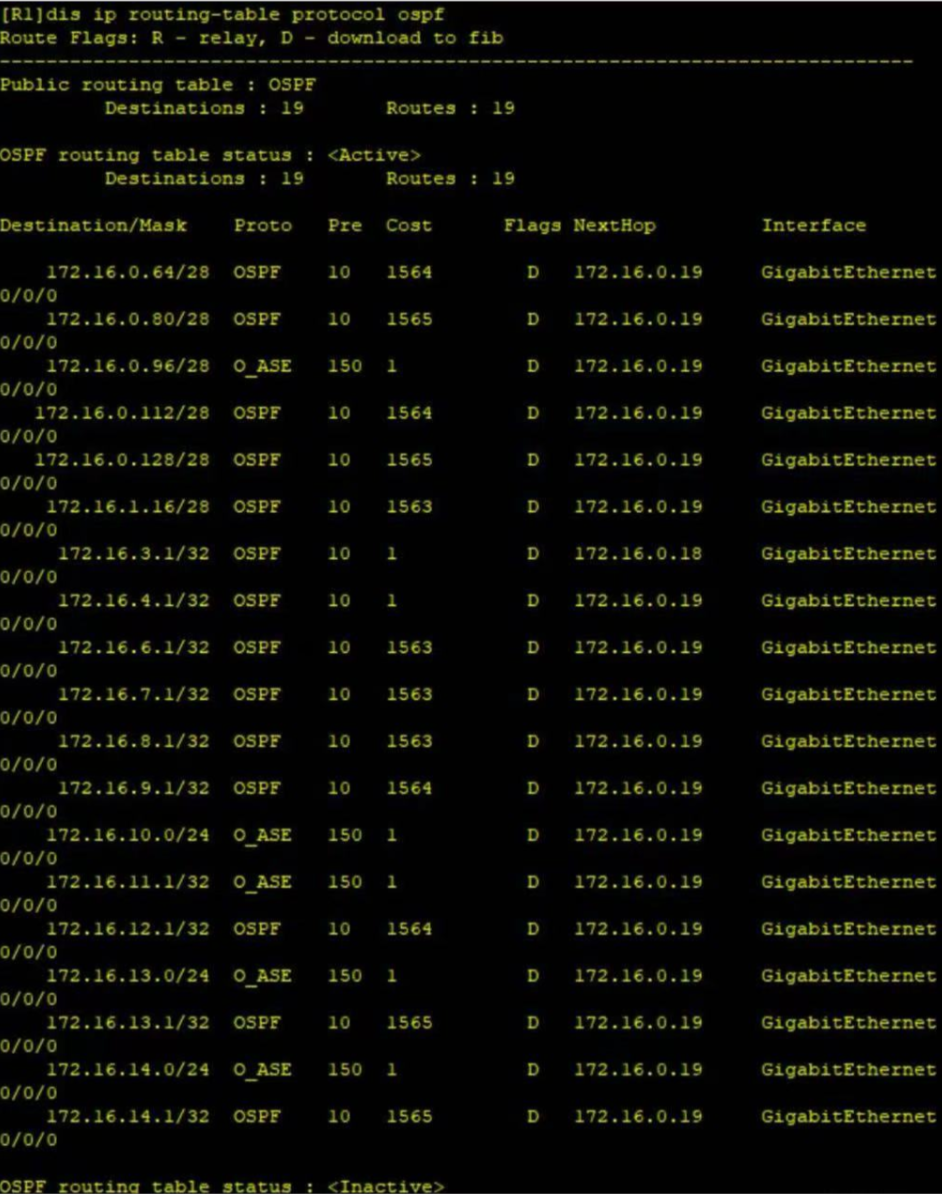

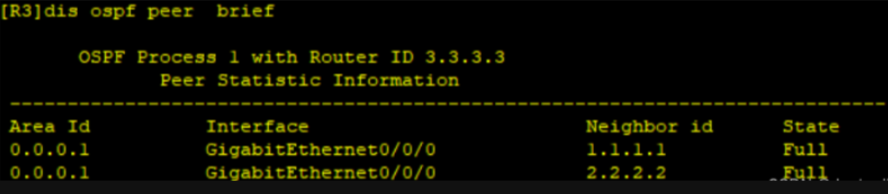

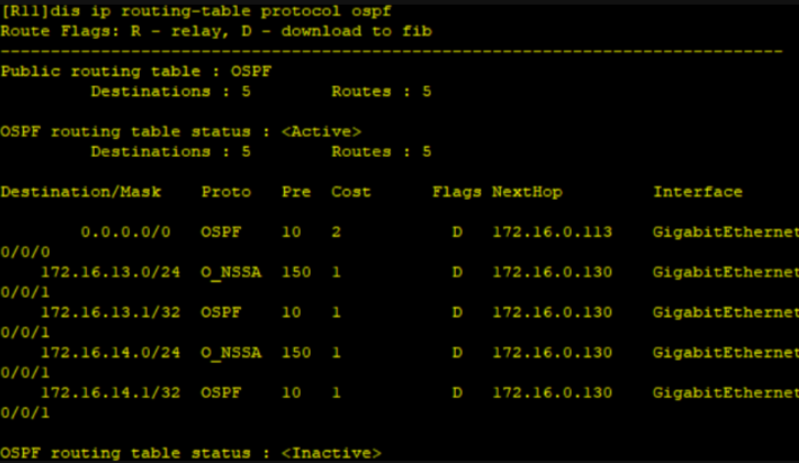

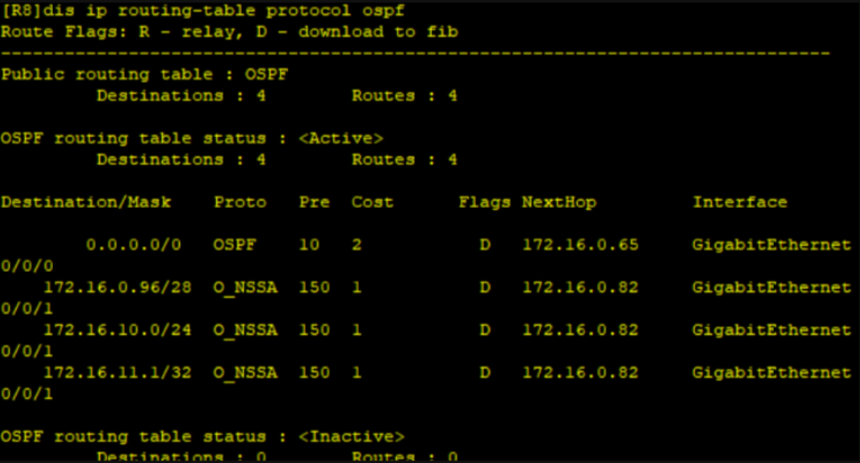

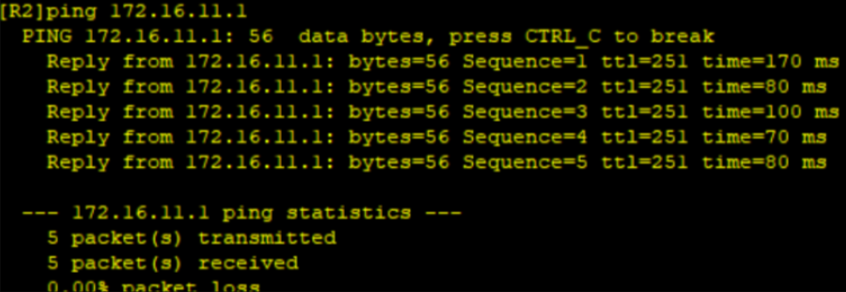

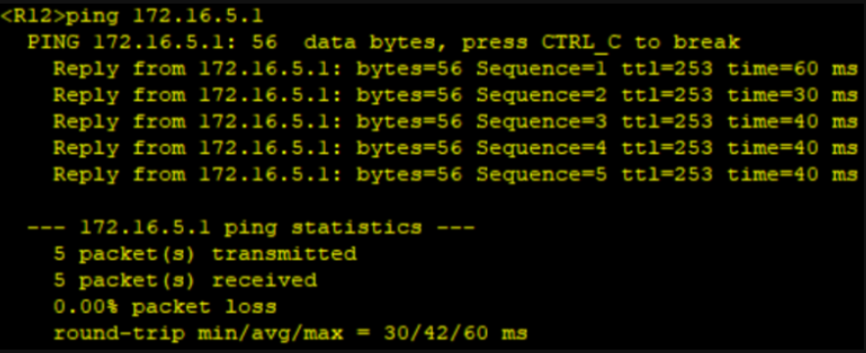

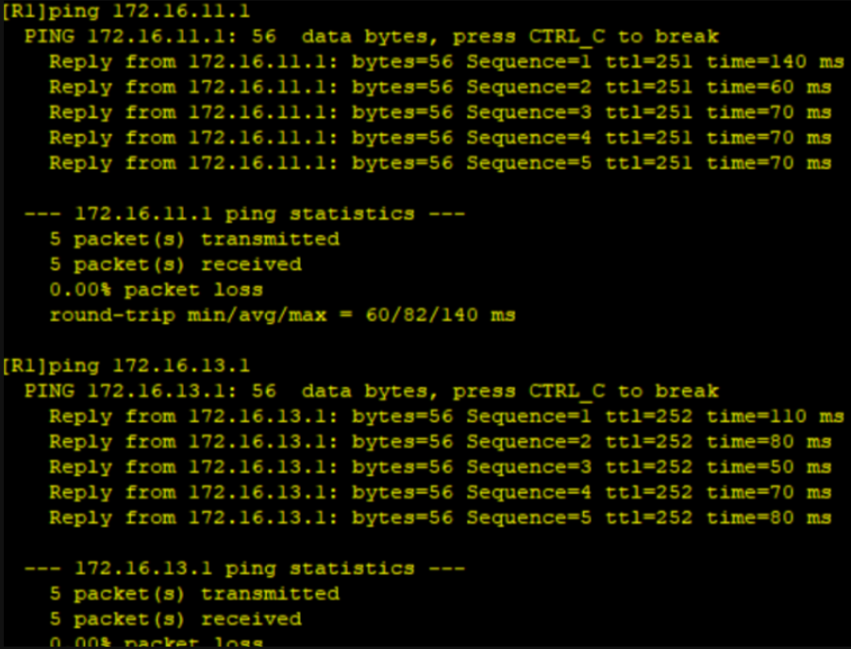

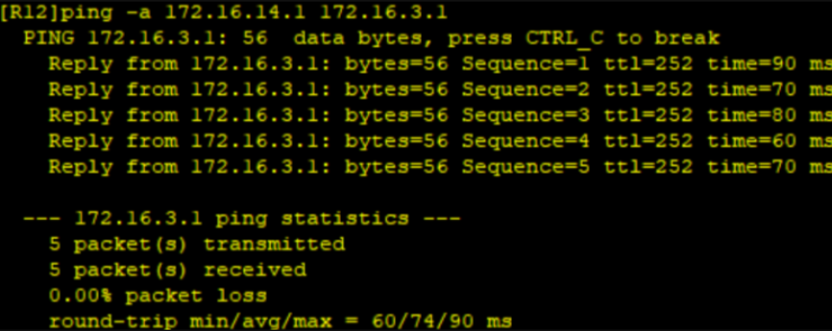

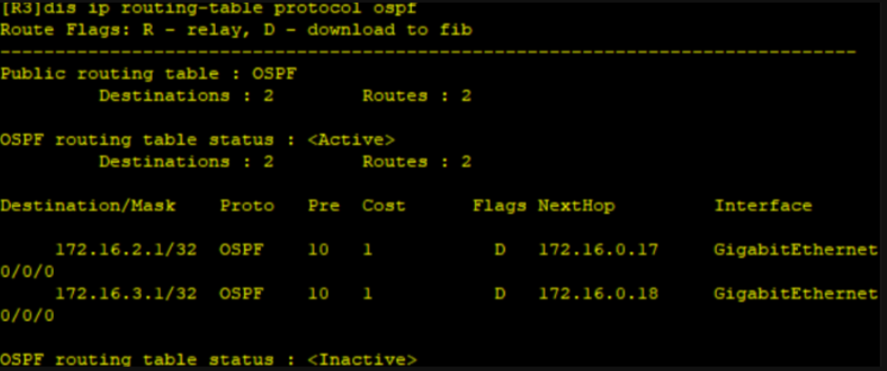

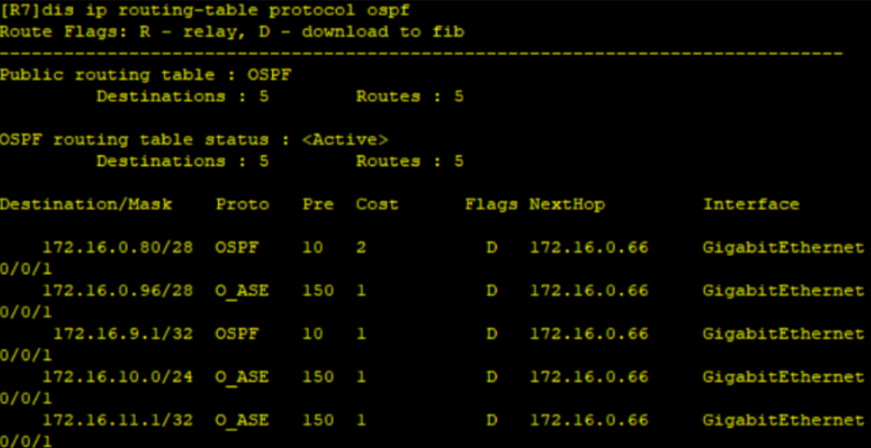

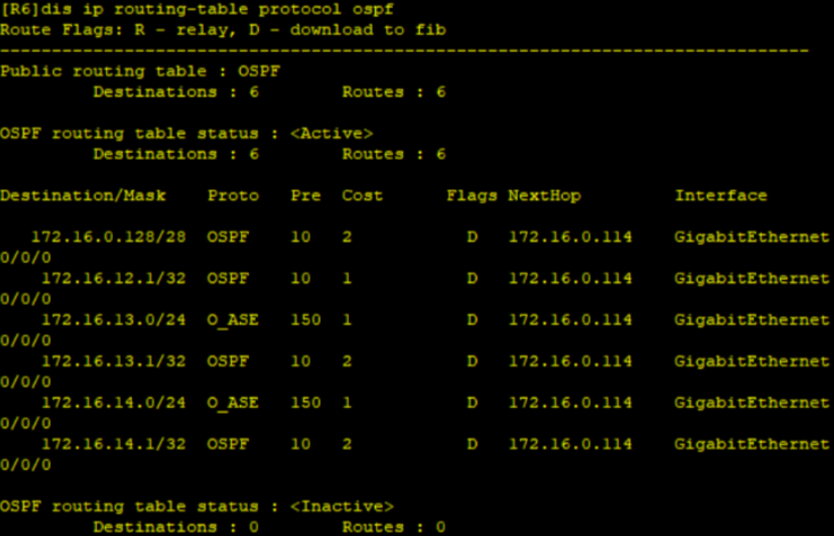

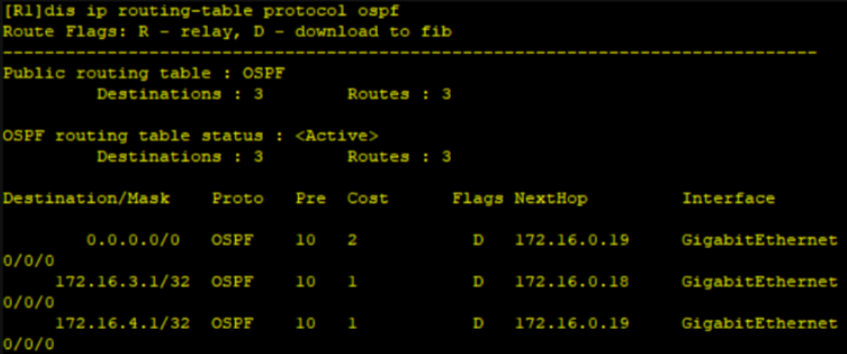

9.测试

Timememory829
关注
OSPF的实验报告
CYLK1987310466的博客
11-18 4234
OSPF：Open Shortest Path First,开放式的最短路径优先协议 1）基本概念 组播发送：224.0.0.5/6 标准的链路状态型路由协议—路由器之间传递拓扑 版本：OSPFv2–IPv4 OSPFv3–IPv6 更新方式：触发更新 存在周期更新30min OSPF网络需要结构化部署：1、区域划分 2、IP地址规划 链路状态型路由协议的距离矢量特征–区域之内传递拓扑，...
HCIP------ospf综合
W981113的博客
01-27 2011
172.16.0.0/16 172.16. 000 00000.0/16 172.16.0.0/19 area0 172.16.32.0/19 area1 172.16.64.0/19 area2 172.16.96.0/19 area3 172.16.128.0/19 area4 172.16.160.0/19 EIGRP(RIP) 172.16.192.0/19 172.16.224.0/19 The device is running! sy Enter system vi..
OSPF实验
w17791476027的博客
09-18 1284
1，R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间均使用共有IP。2，R3 - R5/6/7为MGRE环境，R3为中心站点。3，整个网络配置OSPF、RIP环境，IP基于172.16.0.0/16网段划分。4，所有设备均有一条环回接口，R3环回在area1中宣告，R6 R7环回在area1中宣告，所有设备均 可访问R4环回。5，减少LSA的更新量，加快收敛，保障更新安全。6，全网可达。
第四章作业
C0031129的博客
04-16 1059
1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；2、R3-R5、R6、R7为MGRE环境，R3为中心站点；3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP4、所有设备均可访问R4的环回；5、减少LSA的更新量，加快收敛，保障更新安全；6、全网可达；
OSPF协议深入学习-实验报告
pangnan666的博客
12-09 1860
通过边学习理论，变实验验证理论的方式进行OSPF的学习，深入理解1、2、3、4、5、7类LSA，如果有错误请批评指正。
OSPF 综合实验
最新发布
W111115_的博客
08-09 1295
4.R1 -R2 -R3之间使用MGRE网络，为hub-spoke 网络结构，R1为hub端 ，部署OSPF网络,MGRE修改为BMA网络类型 5.R2-R4之间启用PPP pap 单项认证 ， R3-R4之间启用PPP的chap双向认证 6.area 1 区域不得出现4.5类LSA 7.其他区域优先通过R3访问R1 三个环回接口
ospf综合实验
mbx0715的博客
07-31 963
除了R12有两个环回，其他路由器均有一个环回IP。1、R4为ISP，其上只配置IP地址；2、R3-R5、R6、R7为MGRE环境，R3为中心站点；六、将R5,6,7的DR选取权关闭，只留一个DR选取。5、减少LSA的更新量，加快收敛，保障更新安全；十一、保障更新安全，进入隧道区二临建 区域认证。八、减少LSA的更新量 ，先配汇总路由聚合。五、配置路由协议，转递极端私网路由。4、所有设备均可访问R4的环回；3、用ospf协议配置私网通。七、访问R4环回 ，做NAT。四、配置MG2E隧道，
OSPF实验报告
aksu747的博客
07-12 1243
作业
ospf总结
weixin_43796645的博客
11-30 1126
Ospf：开放式最短路径优先协议 使用范围：IGP 协议算法：链路状态路由协议，SPF算法 基于IP协议封装 OSPF 特点 1.OSPF 是一种典型的链路状态型路由协议 2.传递信息称作LSA，LSA 链路状态通告，包含路由信息和拓扑信息。 路由LSA：描述本路由器上接口的路由信息 拓扑LSA：描述路由器之间的链接状态 3.更新方式： 触发更新+30分钟的链路状态刷新 4.更新地址： 组播和单播更新，组播地址： 224.0.0.5（ALL SPF router） 224.0.
ospf实验报告
04-14
以最简单的方式让你学会ospf，明白网络中动态路由的基本原理。
《RIP和OSPF路由协议的配置及协议流程》实验报告
01-03
《RIP和OSPF路由协议的配置及协议流程》实验报告
ENSP构建OSPF综合实验
ccookiesqh的博客
07-28 2532
2）由于其他区域无法学习到区域4的路由，区域4无法学习到其他区域的路由，需在R9配置ospf路由引入。由于区域划分不合理，导致区域4无法与骨干区域连通，将区域4配置在OSPF进程2中，便于路由引入。在R3路由器OSPF 1区域1视图下配置，把区域1的路由聚合后发布到区域0。在R6路由器OSPF 1区域2视图下配置，把区域2的路由聚合后发布到区域0。在R7路由器OSPF1区域3视图下配置，把区域3的路由聚合后发布到区域0。在R9路由器的OSPF 1视图下配置，把区域4的路由聚合后发布到区域0。
OSPF协议的总结
qalx9的博客
01-18 2405
OSPF 是一种典型的链路状态协议，它相对于 RIP 来说，路由的收敛速度更快。 OSPF ​ -----开放式最短路径优先协议 无类别链路状态型IGP协议：由于其基于拓扑进行更新收敛，故随着拓扑量增大而成指数上升‘故OSPF协议为了能在大、中网络中运行，需要结构化的部署----合理的区域划分、良好的地址规划。 OSPF的数据包 ​ -----------5种包 1.hello:组播收发，用于邻居、邻接关系的发现、连接 2.dadebase description：数据库描述包，
OSPF综合实验报告
金色%夕阳的博客
02-08 2138
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
