HDMI2.0滤波保护叠层共模滤波器

时源芯微 拥有丰富的EMC整改经验  欢迎大家咨询

一、HDMI2.0的发展

HDMI 2.0作为一种关键的高清多媒体接口标准，在数字影像与音频传输领域占据着举足轻重的地位。相较于其前代版本，HDMI 2.0在带宽能力上实现了质的飞跃，最高传输速率可达18 Gbps，这一显著提升为高清乃至超高清视频内容的流畅传输提供了坚实保障，使得更高分辨率和更高帧率的内容能够无缝呈现在用户眼前。然而，随着数据速率的飙升至18 Gbps，信号频率也随之大幅提升，这一变化直接导致了电磁辐射风险的增加。高频信号如同潜在的干扰源，它们在传输过程中容易与周围环境中的其他电子设备产生相互作用，从而影响这些设备的工作稳定性，甚至导致性能下降或故障。当HDMI 2.0连接线缆较长时，这些线缆往往会扮演起“天线”的角色，进一步加剧电磁干扰的传播与影响，使得整个电子系统面临更加复杂的电磁环境挑战。

二、HDMI2.0电磁兼容问题

• 高频信号辐射干扰：HDMI 2.0支持高达18 Gbps的传输速率，高频信号在传输过程中会产生电磁辐射，可能干扰周围其他电子设备，导致设备性能下降或出现故障。
• 共模和差模干扰：在HDMI 2.0的传输过程中，可能会产生共模干扰（同时出现在信号发送和接收端的干扰）和差模干扰（仅出现在发送端或接收端的干扰），可能来自其他电子设备或信号传输路径中的电磁噪声。
• 线缆辐射干扰：较长的HDMI 2.0线缆可能充当天线，放大电磁干扰的效果，线缆可能接收或辐射电磁干扰，影响信号质量。
• 特定频率干扰：HDMI 2.0在传输过程中可能产生特定频率的干扰，不符合电磁兼容性（EMC）标准，影响系统稳定性。

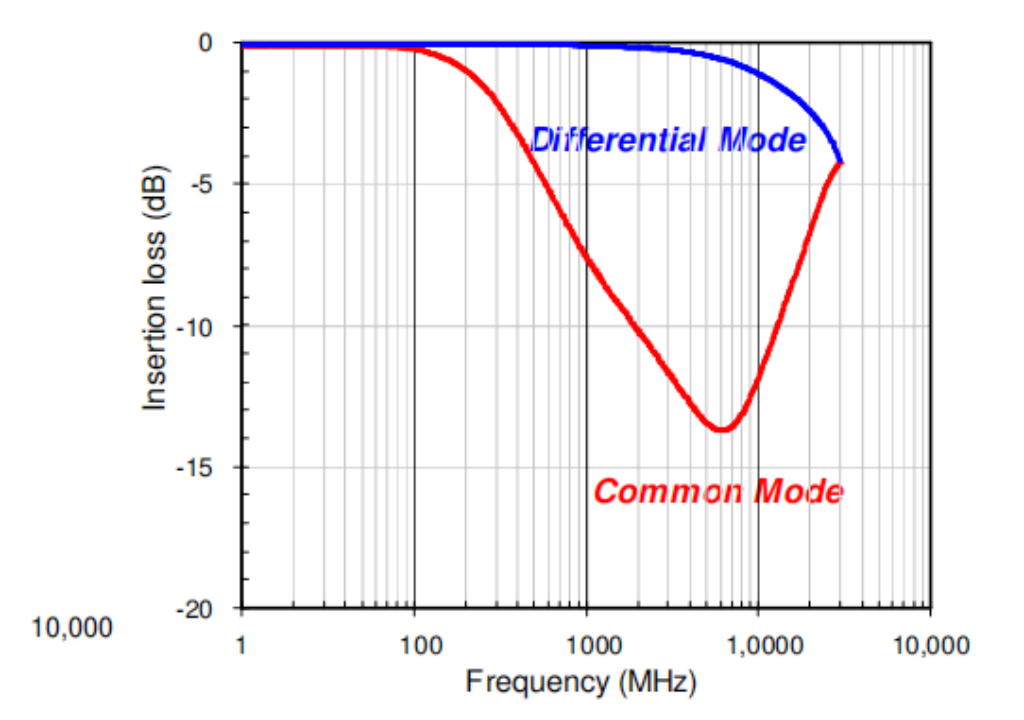

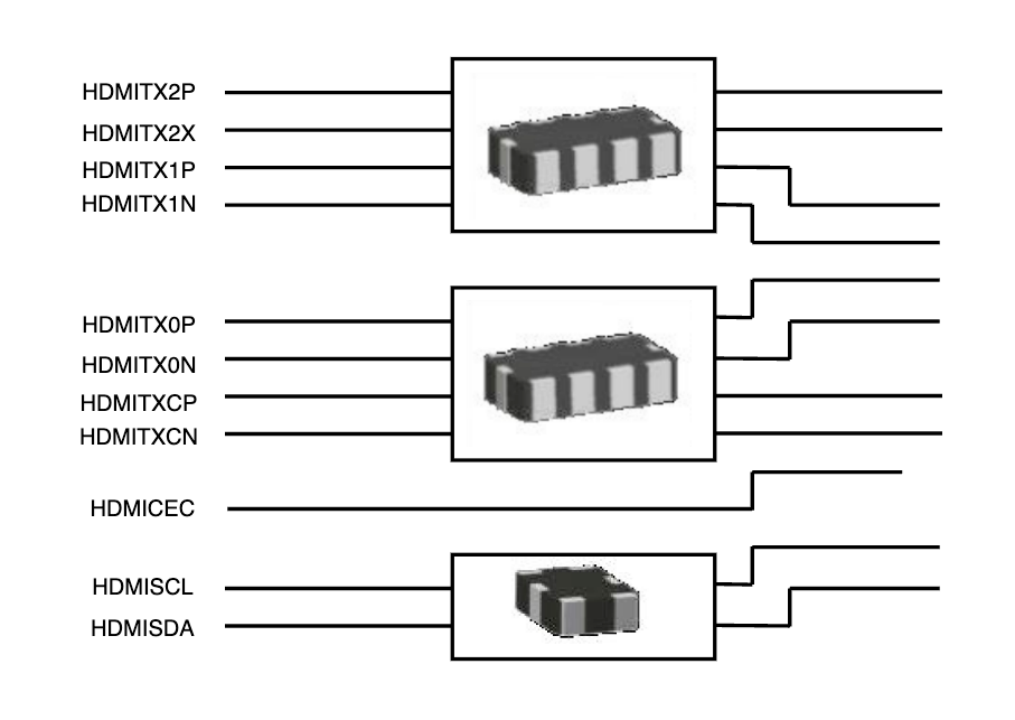

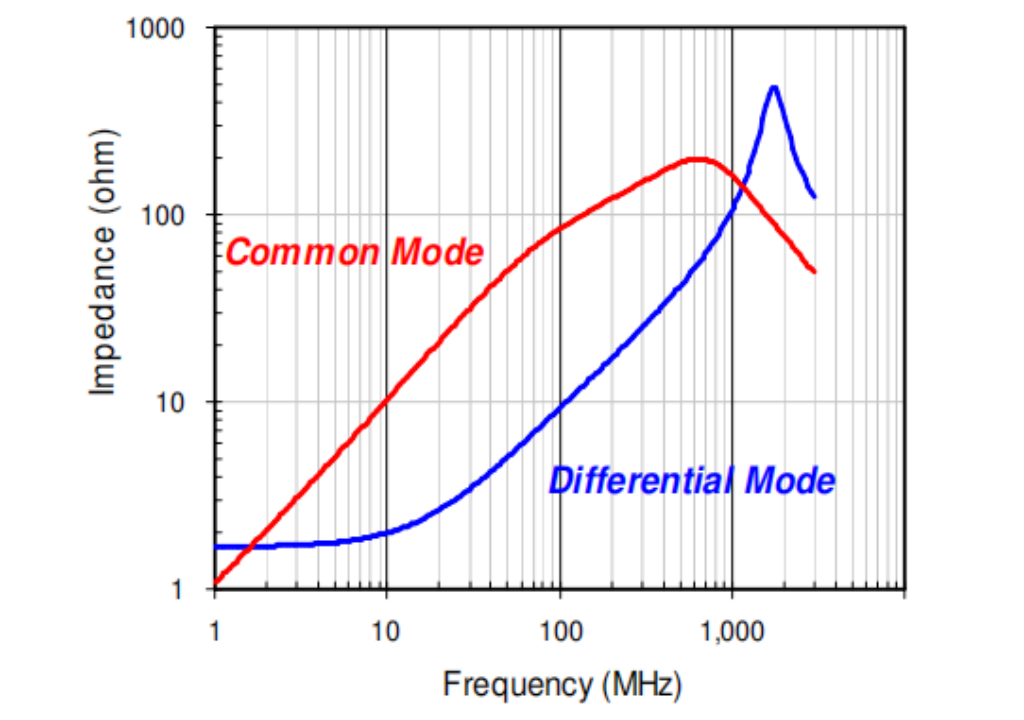

采用两颗TSGM2012F900TF叠层共模滤波器与一颗TSGM0806D900TF叠层共模滤波器组成的复合滤波方案，已成为保障信号完整性的关键技术配置。该方案通过小型化叠层结构实现差分线对共模噪声的精准抑制，其中TSGM2012F900TF凭借其优异的高频阻抗特性（典型值90Ω@100MHz）有效滤除高速切换产生的寄生电磁噪声，而TSGM0806D900TF则通过超低等效串联电感设计强化低频段干扰抑制，二者协同构建出覆盖1MHz至1GHz频段的宽频带滤波网络，在确保HDMI 2.0信号18Gbps传输速率下，实现EMI辐射强度降低20dB以上，同时将外部脉冲群干扰的容限阈值提升至±2kV，完美平衡了高速传输与电磁兼容的双重需求。

三、产品特点

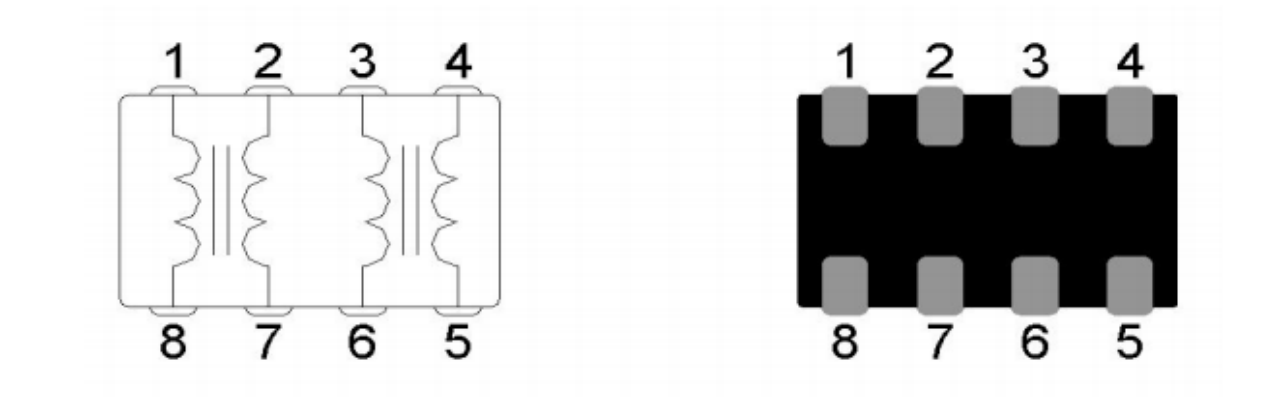

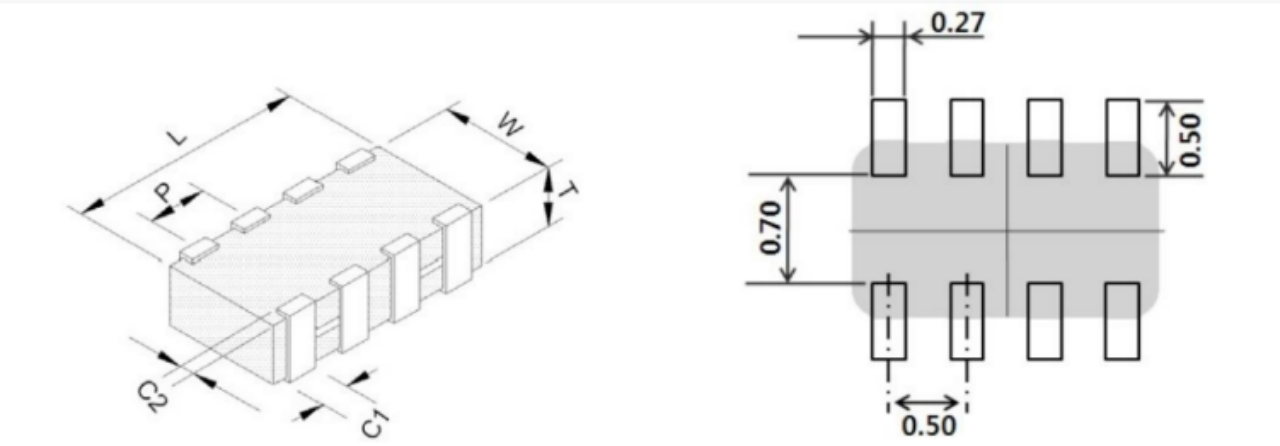

TSGM2012F900TF叠层共模滤波器（Laminated Common Mode Choke）是一种基于多层陶瓷基板与导体层精密堆叠工艺的高频被动元件，专为抑制高速信号线或电源线中的共模电磁干扰（EMI）设计。其核心功能在于通过共模
