TSCF5050-2LSXMT 共模电感规格参数

一、产品概述

TSCF5050-2LSXMT系列产品是一种高性能的共模滤波器或扼流圈，用于抑制电源线或信号线中的共模噪声和干扰。它们通常具有较小的尺寸和较高的阻抗值，适用于表面贴装（SMD/SMT）应用，以满足现代电子设备对小型化和高性能的需求。

二、主要参数与特性

Part Name	Impedance(Ω)	Rated Voltage (V)MAX	DCR (mΩ) MAX	Rated Current (A) Max	IR (MΩ MIN
TSCF5050-2L251MT	250	50	20	5.0	10
TSCF5050-2L421MT	420	50	27	4.0	10
TSCF5050-2L501MT	500	50	27	4.0	10
TSCF5050-2L102MT	1000	50	34	2.0	10
TSCF5050-2L142MT	1400	50	56	1.5	10

1. 阻抗：TSCF5050-2LSXMT系列产品的阻抗值通常在特定频率下（如100MHz）进行测量，其阻抗值范围较广，具体取决于具体型号。例如，TSCF5050-2L251MT的阻抗为250Ω，而TSCF5050-2L501MT的阻抗为500Ω，。
2. 最大直流电流：范围在1.5~5.0A该系列产品的最大直流电流值也有所不同，取决于具体型号。
3. 最大直流电阻：最大直流电阻是衡量滤波器或扼流圈性能的重要指标之一。TSCF5050-2LSXMT系列产品的最大直流电阻值通常较小，如TSCF5050-2L251MT的最大直流电阻为20mΩ，有助于减少电流通过时的能量损失。
4. 工作温度范围：TSCF5050-2LSXMT系列产品的工作温度范围较宽，通常为-40°C至125°C，适用于各种恶劣环境。

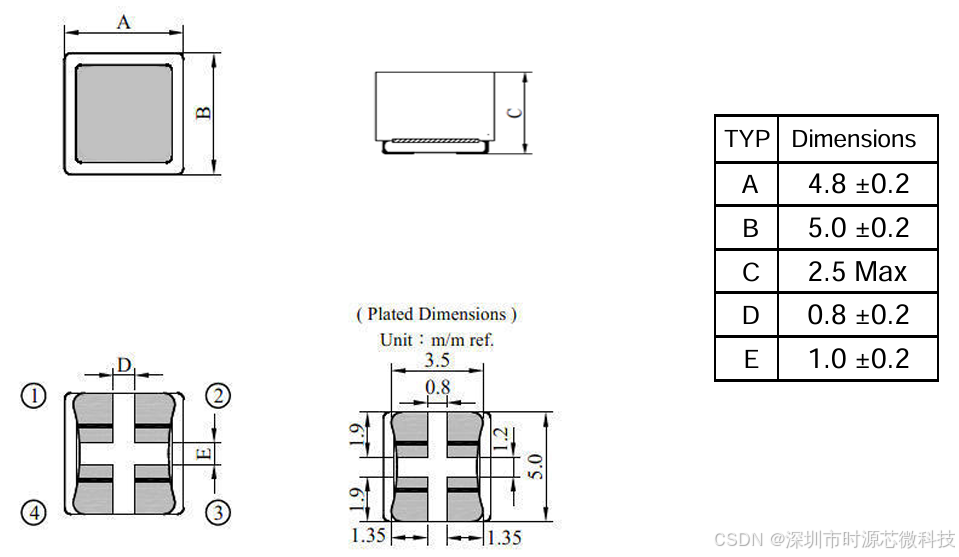

5. 尺寸与封装：该系列产品通常采用小型化的封装形式，以适应现代电子设备对小型化的需求。具体尺寸因型号而异，但通常具有相似的长宽高比例。

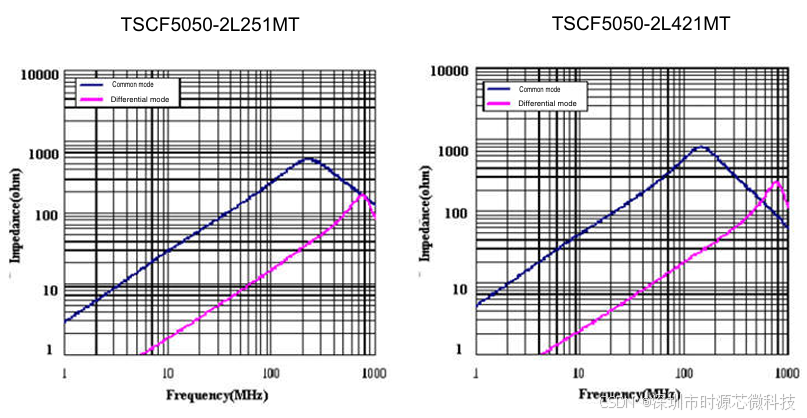

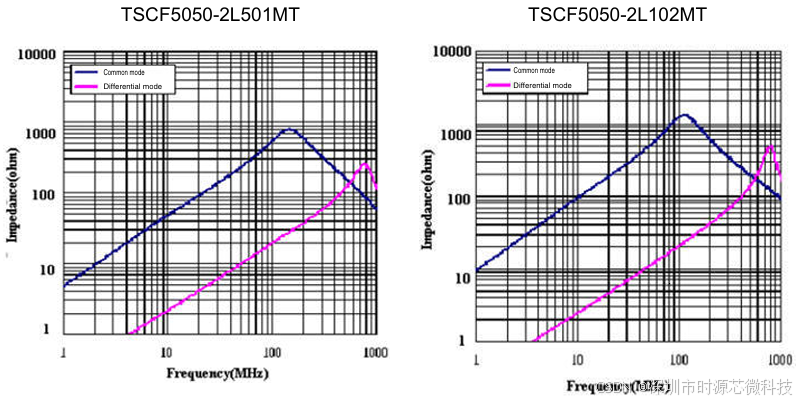

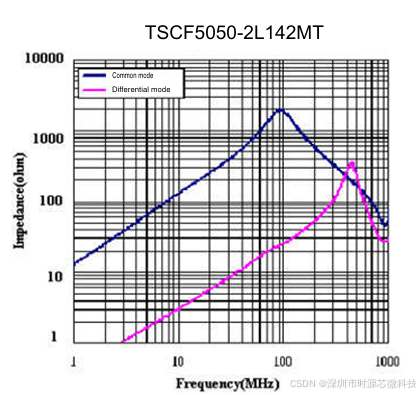

三、电气特征

四、应用场景

TSCF5050-2LSXMT系列产品广泛应用于各种电子设备中，如通信设备、计算机及外设、消费电子、汽车电子等。它们在这些应用中主要用于抑制电源线或信号线中的共模噪声和干扰，提高电路的稳定性和可靠性。

五、平替指南

DLW5ATN111SQ2	DLW5ATN401SQ2	DLW5ATN501SQ2
DLW5ATN851SQ2	DLW5ATN272SQ2	DLW5BTM101SQ2
DLW5BTM251SQ2	DLW5BTM501SQ2	DLW5BTM102SQ2
DLW5BTM142SQ2
