H3C交换机怎么配置VLAN和DHCP

网络工程师可能不一定用到VXLAN，但是一定会用到VLAN和DHCP。企业交换机功能极多，但这俩功能是一定要会的。因为每个公司的接入环境都需要用到。H3C的命令行结构和华为很像，不过仍有不小区别。今天我们就来看看华三交换机应该怎么配置VLAN和DHCP。大家如果配置遇到任何问题可以评论留言，必然解答。

实验要求

1，创建vlan10,vlan20,vlan302，将2~10号接口划入VLAN10、11~20号接口划入VLAN20、21-30号接口划入vlan30

3，vlan10的网关为192.168.10.1/24、vlan20的网关为192.168.20.1/24、vlan30的网关为192.168.30.1/24

4，下层设备均可自动获取ip

实验环境

H3C Cloud Lab

实验设备

S6850、Host

实验技术点

vlan创建、VLAN接口创建、配置接口IP地址、IP地址池、DHCP、接口组

配置流程

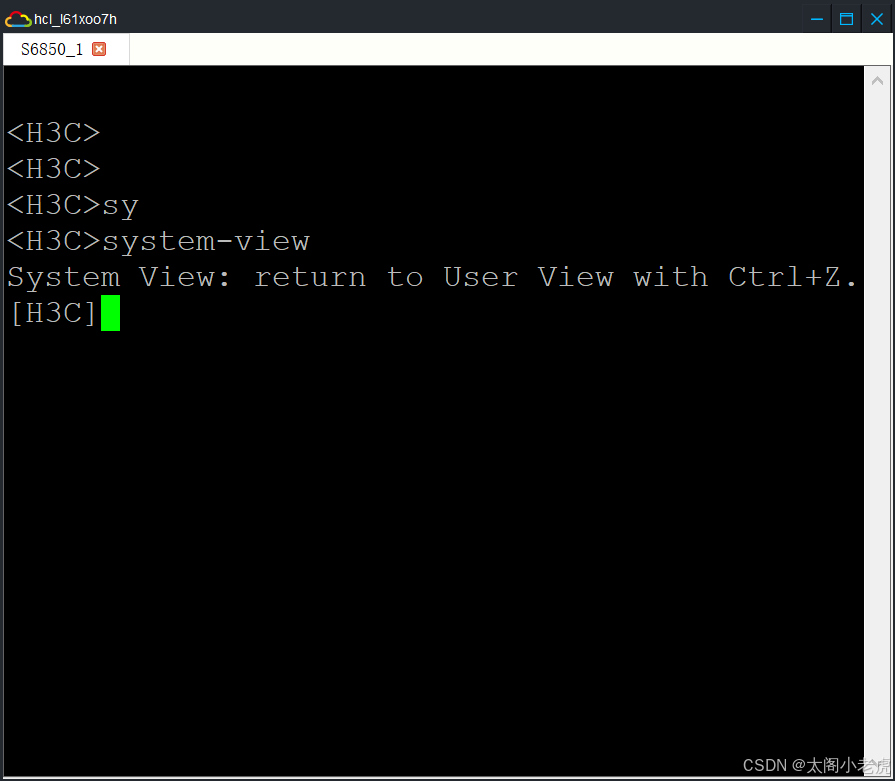

1，进入系统视图

命令：syste-view

验证方式：<H3C>变成[H3C]

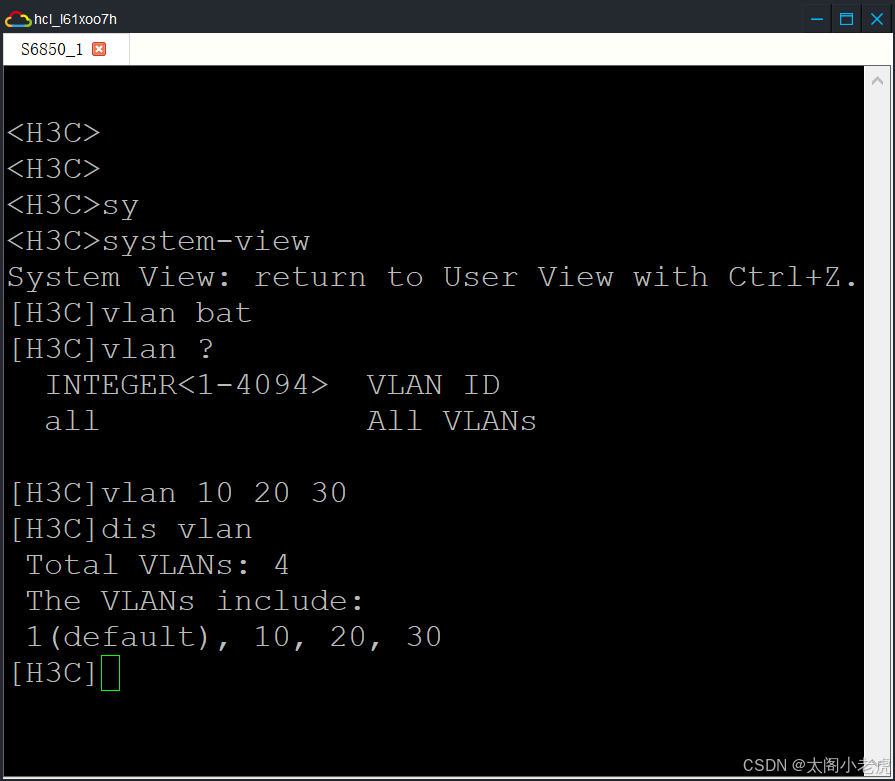

2，创建vlan 10、20、30

命令：vlan 10 20 30

验证方式：通过display vlan可以查看

3，创建vlan interface（网关接口）

命令：（1）interface vlan-interface vlan号（进入接口）

（2）ip address 192.168.10.1 24（配置地址）

验证方式：display ip interface brief（查看简要接口地址信息）

vlan10 现在有了192.168.10.1/24这个地址

4，开启DHCP（下层设备自动获取ip地址）

（1）退出接口模式，然后在全局模式开启DHCP

命令：[H3C-Vlan-interface10]q（退出接口）

[H3C]dhcp enable（全局开启DHCP）

（2）创建地址池

命令：dhcp server ip-pool vlan10（创建地址池vlan10）

gateway-list 192.168.10.1（设置网关地址）

network 192.168.10.0 mask 255.255.255.0（设置可分配地址段）

dns-list 223.5.5.5 223.6.6.6（设置DNS服务器，这里用的阿里DNS）

验证方式：display dhcp server pool（查看地址池）

5，在接口开启DHCP服务

命令：[H3C-dhcp-pool-vlan10]int vlan10（重新进入vlan10接口（命令我简写了））

[H3C-Vlan-interface10]dhcp server apply ip-pool vlan10（开启DHCP服务，使用地址池vlan10进行分配）

6，将接口划入对应vlan

（1）进入接口组（多个接口同时配置）

[H3C]interface range GigabitEthernet 1/0/2 to GigabitEthernet 1/0/10

（2）将接口划入对应vlan

port link-type access（接口设置为接入模式，也就是你要连主机就用这条命令）

port access vlan 10（划入vlan10）

7，验证效果，这里拉一台主机进来

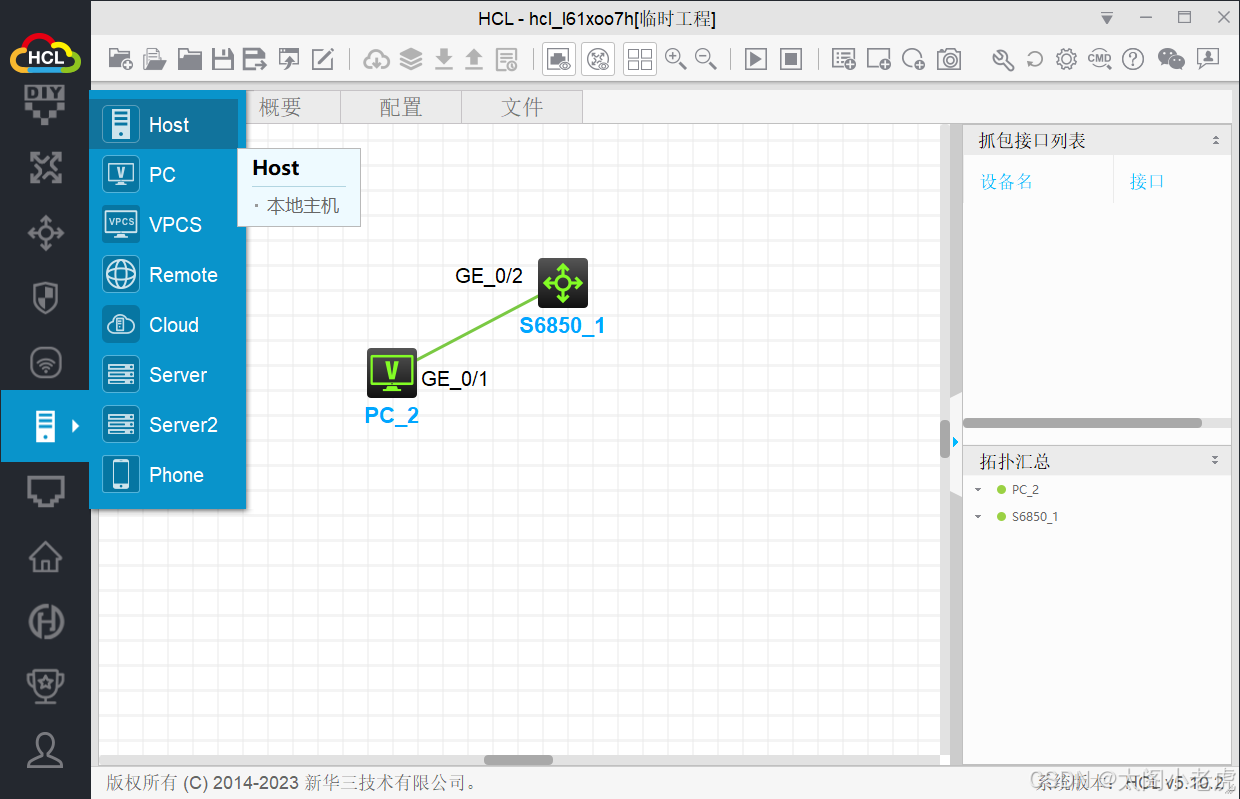

（1）添加主机并连线

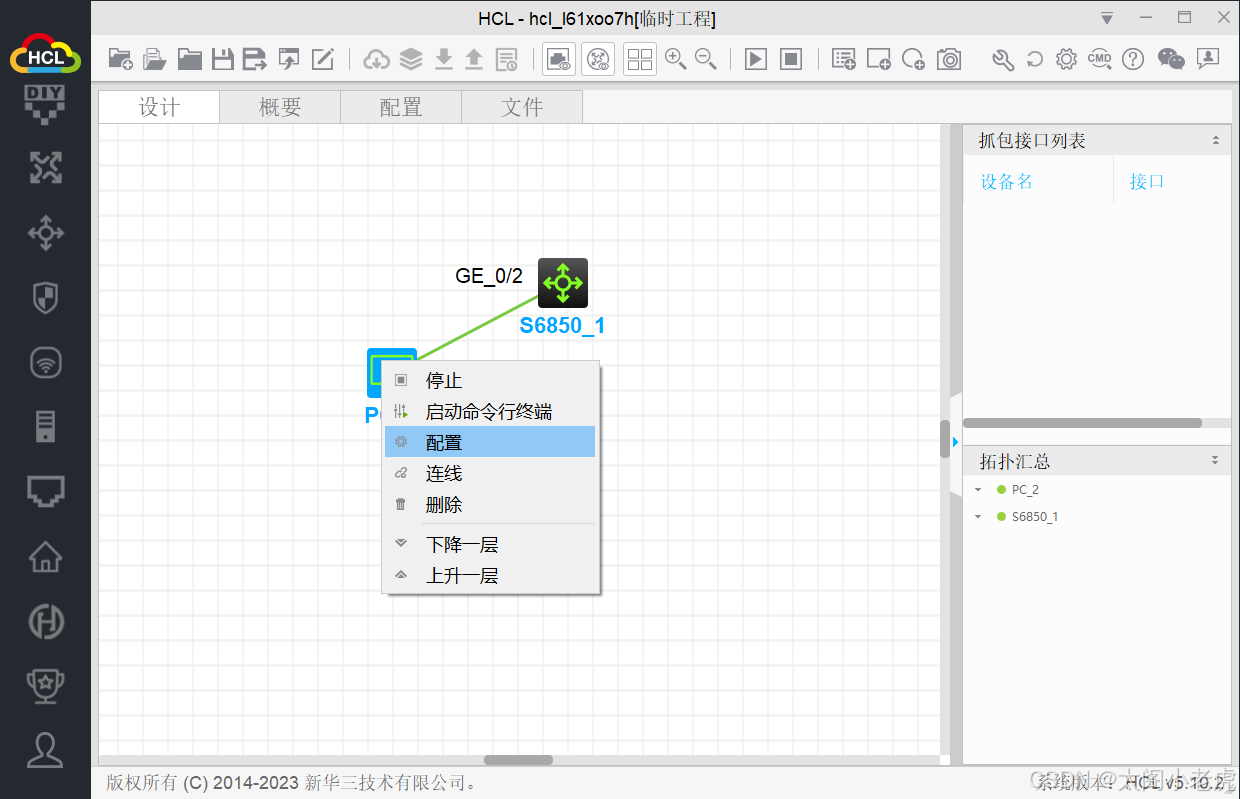

（2）右键PC选配置

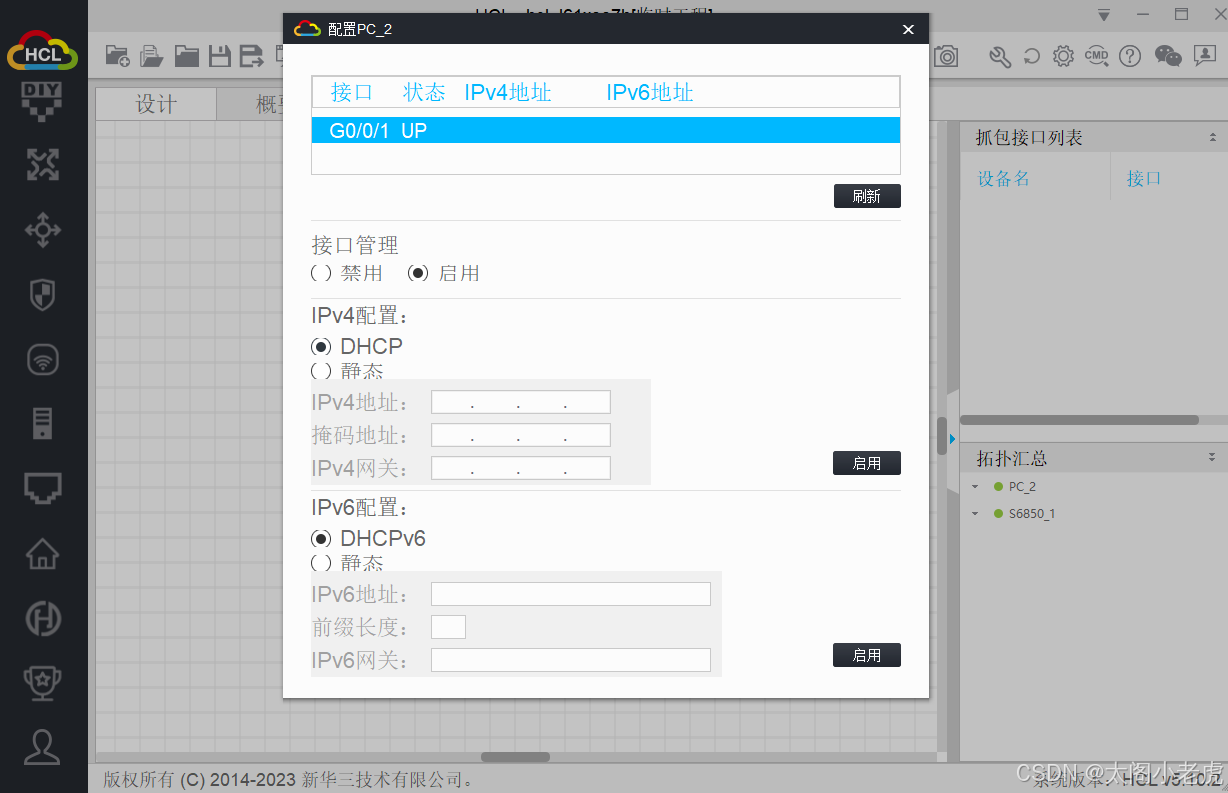

（3）接口管理选择启用，IPv4配置选择DHCP，然后点启用

（4）稍等一会刷新（或者关掉这个界面重新右键配置）

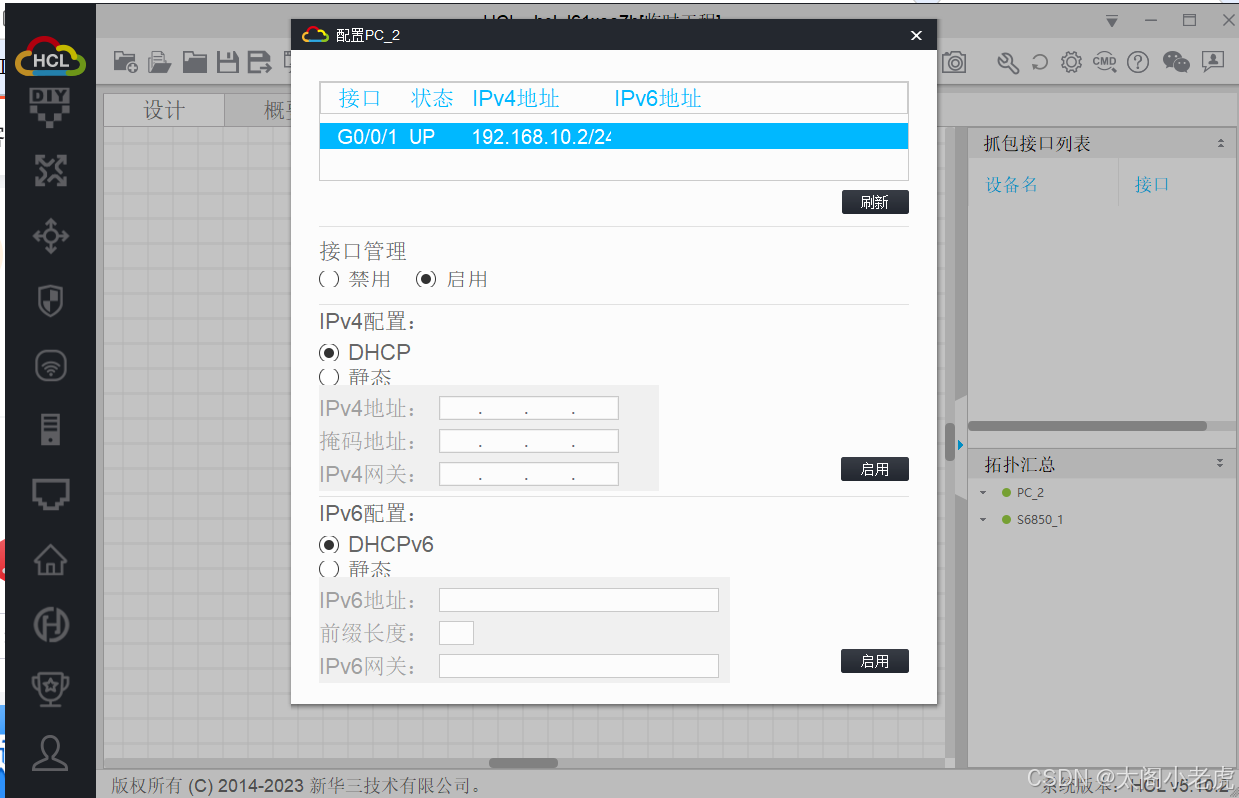

可以看到地址已经自动获取到了

ping一下网关

命令：ping 192.168.10.1

通了（VLAN20、30配置流程一样，把所有数字10改成20或30就行，这里就不再赘述）

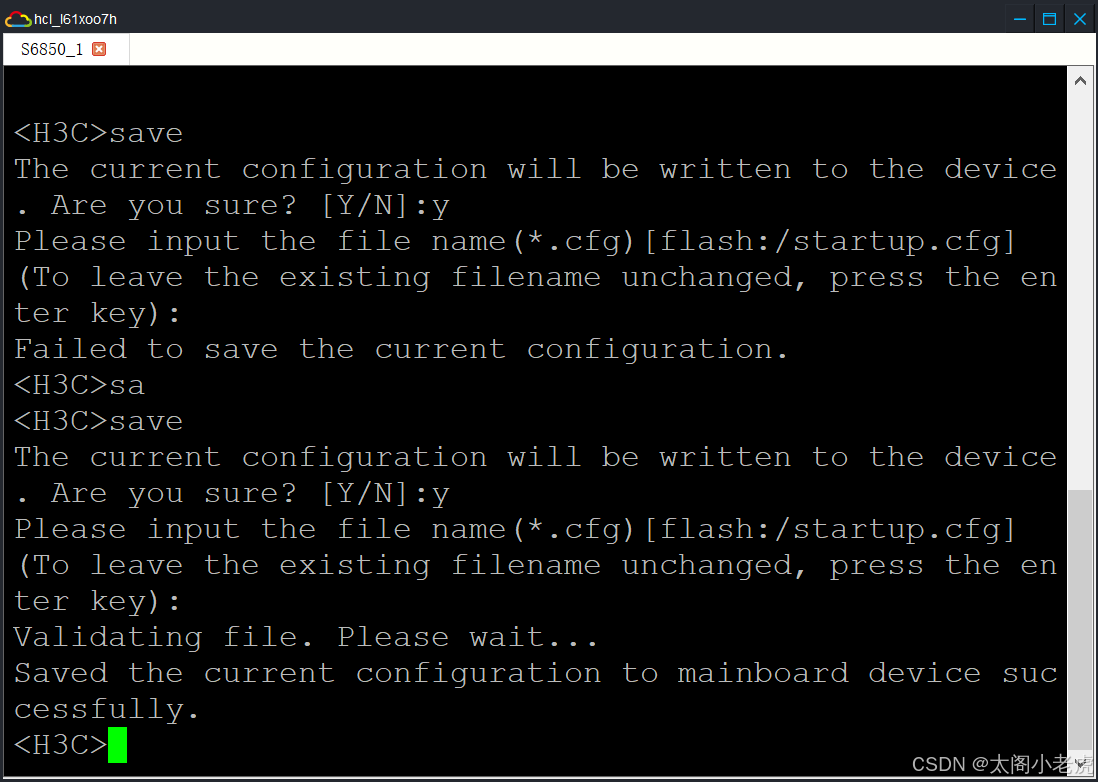

8，保存配置

<H3C>save（尖括号模式，如果不是就quit向上退一个视图）

save之后需要确定，输入y回车就行，然后让你输出配置名，我们用默认配置所以直接回车就行。

这样重启设备依然会加载这份配置。
