交换机接线技巧：BMC接交换机前端-角色服务器管理平面-存储平面-最后业务平面

1.交换机堆叠配置

堆叠技术：专用堆叠卡/业务口堆叠
1G电口做不了业务口堆叠；一般要求40GE 100GE口（光口）

华为交换机默认用户名admin 密码admin@huawei.com

配置主交换机

第一台交换机配置：
<Huawei>sys
[Huawei]sys S1 改名
[S1] dis cu 查看设备配置
[S1] dis int brief  查看接口信息
希望这台是主设备    --只该优先级
[S1] display stack configuration 展示当前设备与堆叠相关配置
stack enable 堆叠功能已启动
stack slot 0 renumber 0 堆叠槽位编号为0，主设备不用改
stack slot 0 priority 100堆叠槽位编号0优先级为100主设备要设置比100大
interface stack-port 0/1逻辑口还无物理口
interface stack-port 0/2
[S1] stack slot 0 priority 200
将物理口和逻辑口绑定
[S1] interface stack-port 0/1
[S1-stack-port0/1] port interface g0/0/19 enable
先关掉该接口继续配置
[S1-stack-port0/1] shutdown interface g0/0/19
[S1-stack-port0/1] q
同理配置第二个，将物理口和逻辑口绑定
[S1] int stack-port 0/2
[S1-stack-port0/2] port interface g0/0/20 enable
[S1-stack-port0/2] shutdown interface g0/0/20
还可确认配置是否正确
[S1-stack-port0/2] dis stack configuration
把第二台交换机配置好回头启用接口，去配置；
回来配置
[S1-stack-port0/2]  int stack-port 0/1
[S1-stack-port0/1] undo shutdown int g0/0/19
[S1-stack-port0/1] int stack-port 0/2
[S1-stack-port0/2]  undo shutdown int g0/0/20

配置备交换机

第二台交换机配置：
<Huawei>sys
[Huawei]sys S2 改名
[S2] stack slot 0 renumber 1 堆叠槽位编号为1
将物理口和逻辑口绑定
[S2] int stack-port 0/2
[S2-stack-port0/2] port interface g0/0/19 enable
[S2-stack-port0/2] q
[S2] int stack-port 0/1
[S2-stack-port0/1] port interface g0/0/20 enable

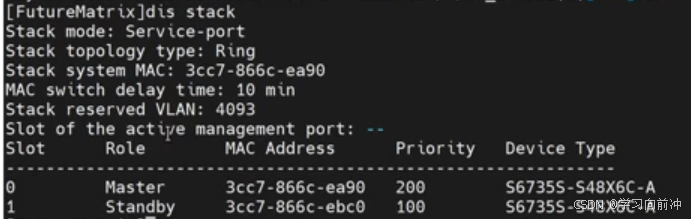

查看堆叠是否成功？
[S2-stack-port0/1] dis stack
Stack topology type:Link 堆叠拓扑类型是链式的不是环式Ring的
再回到交换机1开启端口

系统自动重启同步，确认配置是否成功

2.telnet配置

<Huawei>sys
[Huawei]
开启telnet服务
[Huawei] telnet server enable
创建用户名，密码
[Huawei] aaa
[Huawei-aaa]local-user admin
[Huawei-aaa]local-user admin password cipher admin@123
给用户设置级别-最高
[Huawei-aaa]local-user admin privilege level 15
设置登录类型
[Huawei-aaa]local-user admin service-type telnet
[Huawei-aaa]quit
设置认证方式为aaa模式
[Huawei]user-interface vty 0 4
[Huawei-ui-vty0-4]authentication-mode aaa
设置telnet协议访问
[Huawei-ui-vty0-4]protocol inbound telnet
[Huawei-ui-vty0-4]quit
给vlan1设置ip地址
[Huawei] int vlan 1
[Huawei-Vlanif1] ip add 192.168.110.2 24
[Huawei-Vlanif1]quit
---------------------
ping 192.168.110.2
telnet 192.168.110.2

3.交换机端口类型

access	改端口类型	port link-type trunk
trunk	改端口类型	port link-type access

4.交换机端口属性

PVID	PVID端口所在的vlan 默认是vlan1
VLANID	VlanID:端口能够转发的vlan默认是vlan1

把端口pvid（vlan1）改成vlan10 应用场景：收到没有标签数据打上这个标签	port access pvid vlan10
	NA

(不是放行）

access端口PVID=VID

放行

access口，把N个口放在一个vlan（接口放入vlan10里）

trunk端口能够转发多个vlan当你改了PVID，不影响转发功能；数据包经过trunk，会携带上vlan标签，表明这个数据包是哪个vlan的

trunk口放行对应的vlan；

port trunk allow-pass vlan10放行vlan10

5.创建VRF虚拟路由表

HCS要求(有些平面需要隔离）核心交换机划分internet VRF;Public VRF;DMZ VRF;
专线VRF;OMAccess VRF(OM_Service)多张虚拟路由表

我们只要划分internet VRF；DMZ VRF;默认为Public VRF

核心交换机配置：
<Huawei>sys
[Huawei]ip vpn-instance DMZ 创建VPN实例DMZ(虚拟路由表）
[Huawei-vpn-instance-DMZ]ipv4-family 符与ipv4功能
[Huawei-vpn-instance-DMZ-af-ipv4]route-distinguisher 100:1
[Huawei-vpn-instance-DMZ-af-ipv4]qu
[Huawei-vpn-instance-DMZ]ip vpn-instance Internet 创建VPN实例Internet(虚拟路由表）
[Huawei-vpn-instance-Internet]IPv4-family 符与ipv4功能
[Huawei-vpn-instance-Internet-af-ipv4]route-distinguisher 101:1
[Huawei-vpn-instance-Internet-af-ipv4]q
[Huawei-vpn-instance-Internet]q
[Huawei]
把需要的接口放入DMZ虚拟路由表（数据包流动涉及源目接口放在DMZ虚拟路由表）
[Huawei]int Vlanif 5 进入Vlanif 5接口
[Huawei-Vlanif5]ip binding vpn-instance DMZ 把Vlanif 5接口放入DMZ虚拟路由表
[Huawei-Vlanif5]dis this (查看信息，Vlanif5网关地址没了，需要重新配置）
[Huawei-Vlanif5]ip address 10.200.15.1 24
[Huawei-Vlanif5]q
把需要的接口放入Internet虚拟路由表（数据包流动涉及源目接口放在Internet虚拟路由表）
[Huawei]int Vlanif 12进入Vlanif 12接口
[Huawei-Vlanif12]ip binding vpn-instance Int
