可视化引擎Antv G6初体验

---

theme: condensed-night-purple
highlight: a11y-dark

什么是G6

G6 是一个图可视化引擎。它提供了图的绘制、布局、分析、交互、动画等图可视化的基础能力。旨在让关系变得透明，简单。让用户获得关系数据的 Insight。

类似于D3，D3能实现的G6也能实现，但d3的官方文档是非汉语文档。

第一个示例

搭建环境

最近在看react文档，所以我是在react基础上来学习G6。

npm install --save @antv/g6

导入G6

import G6 from '@antv/g6';

创建容器

在G6进行绘制的时候，会根据id获取对应的节点，将canvas图绘制在这个div中。

<div id="mountNode"></div>

绘制图

参考官网入门
快速上手 | G6 (antgroup.com)

Graph

Graph是G6最主要的一个类，通过graph实例就可以直接绘制图片。里面有两个主要API，data和render。

data 渲染数据

1. nodes：定义点集
   • x : 横坐标
   3. y : 纵坐标
2. edges：定义边集
   • source ： 开始节点
   6. target ： 结束节点
   7. 一个对象表示一条线

graph.render()

根据提供的数据渲染视图。

一些操作记录

graph.setMode(mode)

将事件交互封装在mode中，可以选择默认default和编辑状态。

const graph = new G6.Graph({
    container: div,
    width: 500,
    height: 500,
    modes: {
      default: [...],
      custom: [...]
    }
})
graph.setMode('custom')

内置Behavior —— 与mode搭配使用

参考官网：内置的 Behavior | G6 (antgroup.com)

1. 拖动节点：drag-node
2. 缩放：zoom-canvas
3. 收起和展开：collapse-expand-combo
4. 拖拽画布：drag-canvas

const graph = new G6.Graph({
    container: 'mountNode', // String | HTMLElement，必须，在 Step 1 中创建的容器 id 或容器本身
    width: 800, // Number，必须，图的宽度
    height: 500, // Number，必须，图的高度
    modes: {
        default: [
            'drag-canvas',
            'zoom - canvas'
        ],
    },
});

自定义交互 registerBehavior

参考官网：自定义交互 Behavior | G6 (antgroup.com)

G6.registerBehavior('activate-node',{
    ...
    //返回布局的默认参数
    getDefaultCfg() {
        return {
          multiple: true//是否允许多选，默认为 true？
        };
     },
    //事件绑定
    getEvents() {
        return {
          'node:click': 'onNodeClick',
          'canvas:click': 'onCanvasClick'
        };
     }
     //回调 方法实现
     onNodeClick(e){}
     onCanvasClick(e){}
}

自定义behavior后，使用与内置的相同，都是放在default中。

自定义节点 registerNode

type

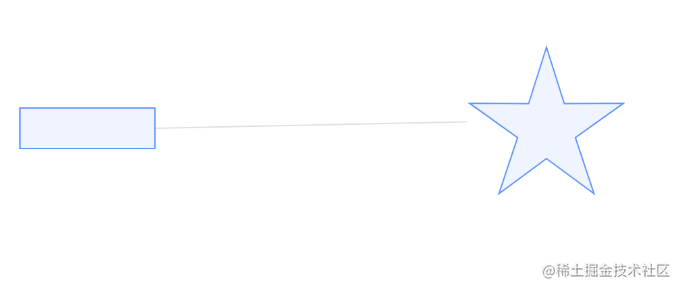

在G6中，已经给我们提供了很多内置的节点样式。我们可以在data中对其进行修改。

nodes: [
        {
            id: 'node1', // String，该节点存在则必须，节点的唯一标识
            type: 'rect'
        },
        {
            id: 'node2', // String，该节点存在则必须，节点的唯一标识
            type: 'star'
        },
    ],

创建

G6.registerNode('nodename',{
    option:{
        style:{}
        ...
    }
})

自定义边 registerEdge

参考官网：自定义边 | G6 (antgroup.com)
注册一个边类型

G6.registerEdge('hvh', {}）

继承-line为例

line是已经存在的内置边，如果觉得满足不了需求，又不想重新写一个。就可以选择在line的生命周期上穿插一些事件来满足你的需求。

import G6 from '@antv/g6';
G6.registerEdge( 'edgeName',
{
    draw(cfg, group) {
         // 定义的其他方法，都可以在draw里面调用，
         // 如 drawShape、drawLabel 等。
     },
     drawShape(cfg, group) { // },
     getLabelStyle(cfg) {
         // 根据业务返回 label 的样式
         return {};
     },
     update(cfg, item) {
         // 更新绘制的元素
     },
}, 'line',);

Item 是一个基类

参考官网：元素实例方法 | G6 (antgroup.com)
Node和Edge都会继承与Item上的属性和方法。需了解item的生命周期。

1. 更新元素：item.update(model)
2. 刷新元素：item.refresh()
3. 更新元素位置，避免整体重绘：item.updatePosition(cfg)
4. 销毁：item.destroy()

Shape

参考官网：图形样式属性 Shape Attr | G6 (antgroup.com)

如何给节点和边绑定事件

其实就是根据事件绑定回调。

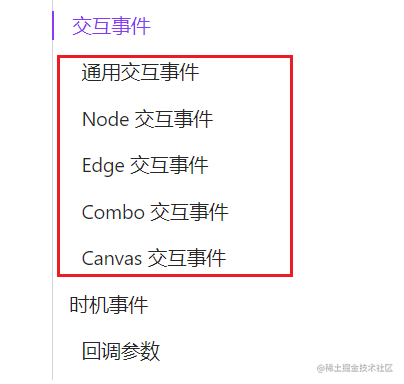

参考文档：基础事件 Event | G6 (antgroup.com)

graph.on(eventName, evt => { // 一些操作 })

还可以进行事件的监听

graph.on(timingEventName, evt => { // 一些操作 })

如何设置节点和边的状态

graph.setItemState(item, stateName, stateValue)

参考文档：状态 State | G6 (antgroup.com)

参数名	类型	描述
item	Number	需要被设置状态的节点/边实例
stateName	String	状态名称，可以是任意字符串
stateValue	Booelean	true 代表该状态是被激活，false 代表该状态被灭活

//定义身体健康状态
//健康
'bodyState:health': {
    // keyShape 该状态值下的样式
    fill: 'green',
    // ... 其他样式
    // name 为 shape-name1 的子图形在该状态值下的样式
    'shape-name1': {
      stroke: '#ccc'
      // ... 其他样式
    },
    // name 为 shape-name2 的子图形在该状态值下的样式
    'shape-name2': {
      fill: 'red'
      // ... 其他样式
    }
  },
  //
  // 多值状态 bodyState 为 suspect 时的样式
  'bodyState:suspect': {
    // ...
  },
  //生病
  // 多值状态 bodyState 为 ill 时的样式
  'bodyState:ill': {
    // ...
  }
  // ... 其他状态

根据状态查找元素

graph.findAllByState(type, state)

名称	类型	是否必选	描述
type	string	true	元素类型，可选值为 node、edge
state	string	true	状态名称

简单来说就是将item节点的状态（stateName）设置为stateValue，3.4版本之前是只有二值状态的，在这之后就有多值状态了。

// 查询所有选中的元素
const nodes = graph.findAllByState('node', 'selected');

实战

data.js

• id: 非必选，内部会自动赋值
• x:500, y:100 该节点在画布中的位置，

• style: 节点样式
• label: 节点文本
• labelCfg: 节点文本样式
• nodeStateStyles: 节点多状态的样式
• anchorPoints: 自定义锚点数量和位置

自定义行为注册工厂

自定义行为、事件、模式通过一个方法（工厂）去注册。（后续陆续完善）

// register-factory.js 注册工厂函数
import shape from './shape/exports';
import behavior from './behavior/exports';
import registerEdges from './shape/edges/base-edge';
//注册不分先后
export default G6 => {
  // 注册图形
  shape(G6);
  // 注册行为
  behavior(G6);
  // 注册边
  registerEdges(G6);
};

实例化的时候可以选择哪些事件是否开启。（更灵活）

//exports.js 行为暴露 -- 防止全部写在工厂里 显得赘余

import canvasEvent from './canvas-event'; // 画布行为
import selectNode from './select-node'; // 选中节点行为
import deleteItem from './delete-item'; // 删除节点
import activeEdge from './active-edge'; // 激活边
import hoverNode from './hover-node'; // hover节点
import dragNode from './drag-node'; // 拖拽节点

export default G6 => {
  canvasEvent(G6);
  selectNode(G6);
  deleteItem(G6);
  activeEdge(G6);
  hoverNode(G6);
  dragNode(G6);
};

注册行为 behavior：所有的事件

事件一：画布拖拽事件

参考文档：
复合交互及其自定义 Behavior

自定义 Behavior 时，定义事件及处理事件的方法。

触发方式：回调方法 |
'node:click' : 'onNodeClick',

 //BehaviorOption.getEvents()
G6.registerBehavior('behaviorName', {
  getEvents() {
    return {
      'node:click': 'onNodeClick',
      'edge:click': 'onEdgeClick',
      'mousemove': 'onMouseMove'
    }
  }
}

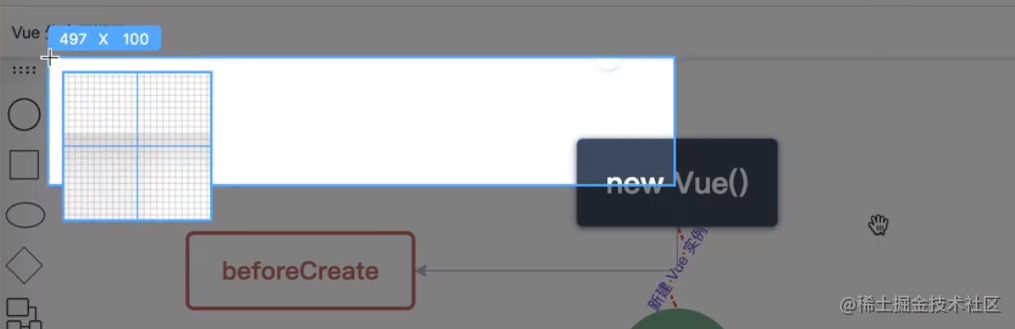

案例：鼠标按下画布时修改cursor

设置触发事件和回调函数名的定义

getEvents () {
            return {
                'canvas:mousemove': 'onCanvasMouseMove',//鼠标在画布内部移动时不断触发，不能通过键盘触发
                'canvas:mousedown': 'onCanvasMouseDown',//鼠标按钮在画布上按下（左键或者右键）时触发，不能通过键盘触发
                'canvas:mouseup': 'onCanvasMouseUp',//画布上按下的鼠标按钮被释放弹起时触发，不能通过键盘触发
                'canvas:dragend': 'onCanvasDragEnd',//当拖拽完成后触发的事件，此事件作用在被拖曳画布上
            };
        },

回调函数的实现

//设置点击鼠标 拖拽时的鼠标样式
        onCanvasMouseMove (e) {
            e.target.get('el').style.cursor = 'grab';
        },
        onCanvasMouseDown (e) {
            console.log(e);
            e.target.get('el').style.cursor = 'grabbing';
        },
        onCanvasMouseUp (e) {
            e.target.get('el').style.cursor = 'grab';
        },
        onCanvasDragEnd (e) {
            e.target.get('el').style.cursor = 'grab';
            this.graph.emit('on-canvas-dragend', e);
        },

this.graph.emit('on-canvas-dragend', e);

事件获取画布相对于渲染时的偏移量。
避免新增了元素时，拖拽进入画布时的位置还是原来的初始值。
即更新画布位置 以保证元素相对画布位置准确。

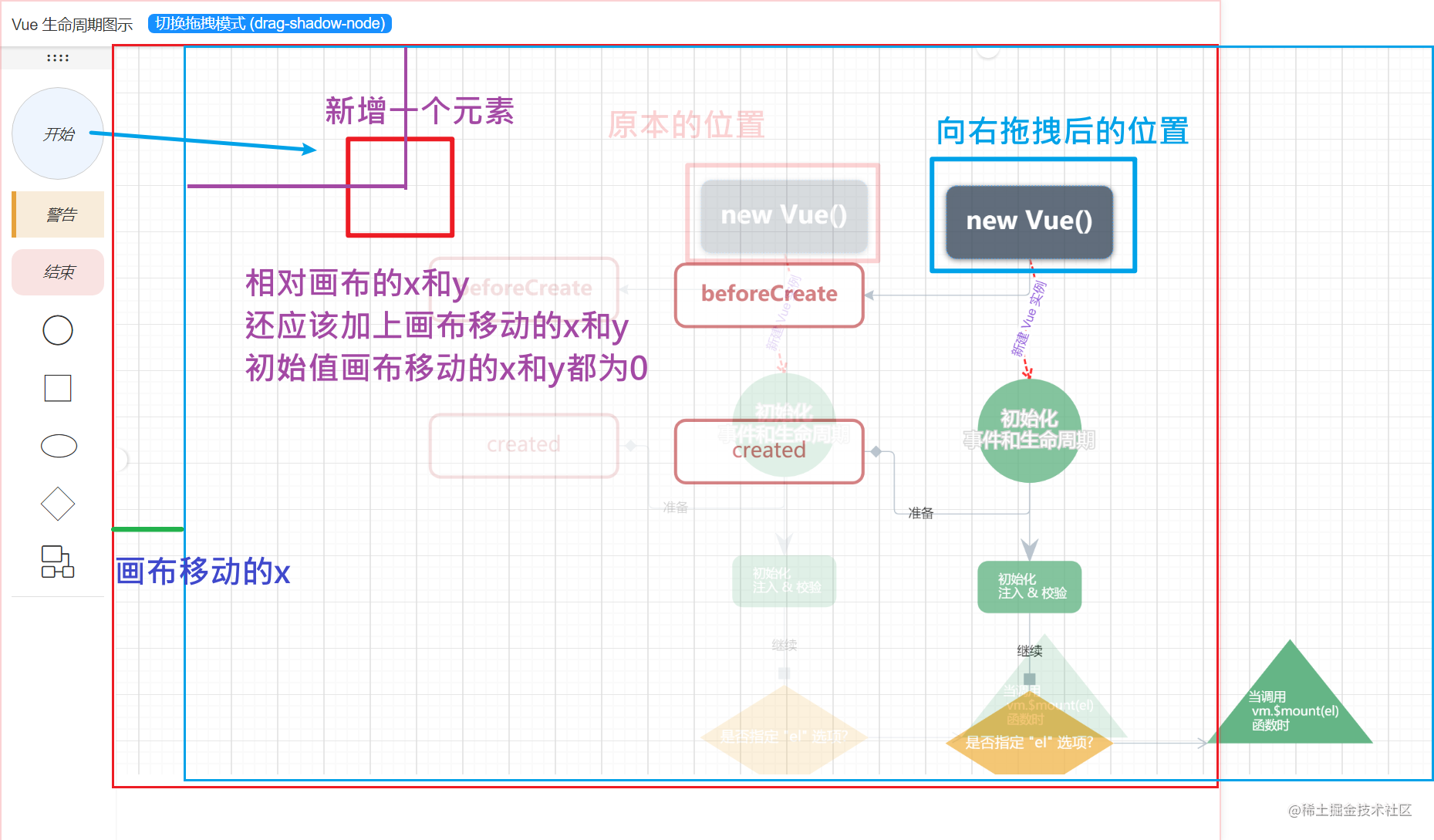

红色是原来的位置，移动到了右边蓝色的位置，小红框本来放的位置如果不进行处理则会比原来更左一些，因为他是相对画布的位置进行放置。

参考:

1. 官网：G6 图可视化引擎
2. 视频：可视化引擎@antv/g6中级教程(上)
