文章目录

- 1、绘制多条曲线
- 2、绘制柱状图

1、绘制多条曲线

上一节中简单介绍了如何使用QCustomPlot绘制一条简单的曲线，下面将介绍如何通过QCustomPlot绘制多条曲线。
如下是参考官网的代码，绘制两条曲线，代码如下:

void MainWindow::plotDemo2()
{
    plot=this->ui->widget;
    //添加第一条曲线
    plot->addGraph();
    plot->graph(0)->setPen(QPen(Qt::blue));
    plot->graph(0)->setBrush(QBrush(QColor(0,0,255,20)));
    //第二条曲线
    plot->addGraph();
    plot->graph(1)->setPen(QPen(Qt::red));
    //模拟数据点(x,y1)代表第一条曲线，(x,y2)代表第二条曲线
    QVector<double> x(251),y1(251),y2(251);
    for(int i=0;i<251;i++)
    {
        x[i]=i;
        y1[i]=qExp(-i/150.0) * qCos(i/10.0);
        y2[i]=qExp(-i/150.0);
    }
    //显示上面和右面的坐标轴，但不显示值
    plot->xAxis2->setVisible(true);
    plot->xAxis2->setTickLabels(false);
    plot->yAxis2->setVisible(true);
    plot->yAxis2->setTickLabels(false);
    //设置数据曲线的值
    plot->graph(0)->setData(x,y1);
    plot->graph(1)->setData(x,y2);
    //自动调整X,Y坐标范围
    plot->graph(0)->rescaleAxes(true);
    plot->graph(1)->rescaleAxes(true);
    //设置曲线的特性:支持鼠标拖拽、图层缩放、鼠标左键选择图层
    plot->setInteractions(QCP::iRangeDrag | QCP::iRangeZoom | QCP::iSelectPlottables);
    //刷新
    plot->replot();
}

如下是效果图:
在这里插入图片描述

每一条曲线都是通过addGraph()来实现的，当我们没有手动设置坐标轴范围时，可以通过rescaleAxes()来自动调整坐标轴范围。

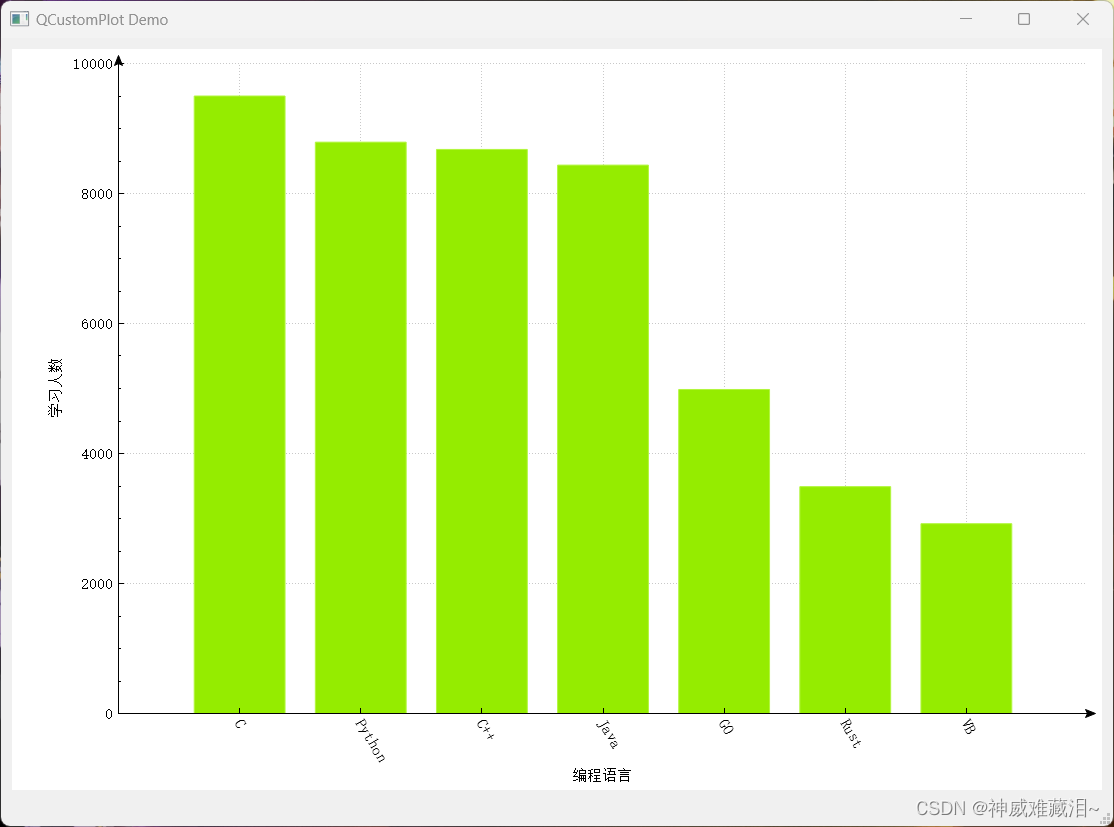

2、绘制柱状图

如下是通过QCPBars来绘制柱状图，代码如下:

void MainWindow::plotDemo3()
{
    //柱状图的X.Y坐标
    QCPAxis *xAxis=this->ui->widget->xAxis;
    QCPAxis *yAxis=this->ui->widget->yAxis;
    QCPBars *bars=new QCPBars(xAxis,yAxis);
    bars->setAntialiased(true);   //设置抗锯齿
    bars->setName("柱状图实例");
    bars->setVisible(true);
    //设置画笔和画刷
    bars->setPen(QPen(QColor("#B2F63D")));
    bars->setBrush(QBrush(QColor("#95EC00")));
    //坐标轴刻度范围与文字
    QVector<double>ticks;
    QVector<QString>labels;
    ticks<<1<<2<<3<<4<<5<<6<<7;
    labels<<"C"<<"Python"<<"C++"<<"Java"<<"GO"<<"Rust"<<"VB";
    QSharedPointer<QCPAxisTickerText> tickerText(new QCPAxisTickerText);
    tickerText->addTicks(ticks,labels);
    xAxis->setTicker(tickerText); //设置坐标轴文字
    xAxis->setTickLabelRotation(60); //设置坐标轴文字旋转
    xAxis->setSubTicks(false);  //不显示子刻度
    xAxis->setRange(0,8);
    xAxis->setLabel("编程语言");
    xAxis->setUpperEnding(QCPLineEnding::esSpikeArrow);

    yAxis->setRange(0,10000); //设置y轴范围
    yAxis->setPadding(35);  //设置y轴内边距
    yAxis->setLabel("学习人数");
    yAxis->setUpperEnding(QCPLineEnding::esSpikeArrow);
    QVector<double>dataNum;
    dataNum<<9500<<8790<<8678<<8437<<4985<<3490<<2920;
    bars->setData(ticks,dataNum);  //给柱状图设置值
}
