Binder进程间通信示例 (一)

IPC(Inter-Process Communication) 跨进程通信

本节主要是熟悉Android IPC中的AIDL实现方式

导读: IPC -> Binder -> 示例 未包含对aidl创建规则的讲解，可以查看

一、任何一个操作系统都有对应的IPC机制

1. windows : 通过剪切版、管道、油槽(windows中最简单的一种进程间通信)等进行通信

2. Linux : 通过命名管道、共享内存、信号量(本质可以理解为数据操作锁) 等进行通信

3. Android : 并不是完全继承自Linux，通信方式一般优选Binder、Socket等等

二、Android Binder机制

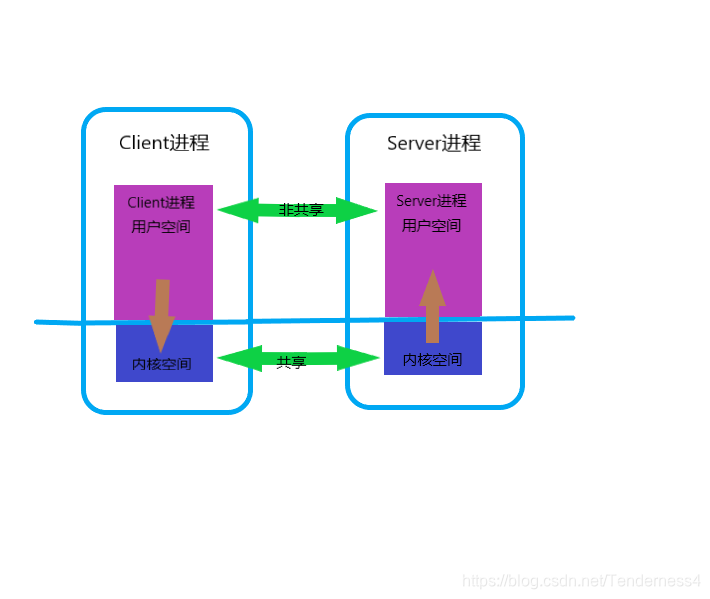

1. Android的进程架构（每个Android进程都是独立的，由用户空间和内核空间组成）



   设计优点:

   • 稳定性、安全性高:每一个Android进程都拥有自己独立的虚拟地址空间，一方面可以限制其它进程访问自己的虚拟地址空间，另一方面，当一个进程崩溃时不至于牵连其它的进程

   • 便于复用与管理:内核共享有助于系统维护和并发操作、节省空间

2. Binder机制优点

   • 传输效率高、可操作性强

     • 对于消息队列、Socket和管道而言，数据先从发送方的缓存区拷贝到内核开辟的缓存区中，再从内核缓存区拷贝到接收方的缓存区，一共拷贝两次

     • 对于Binder来说，数据从发送方的缓存区拷贝到内核的缓存区，而接收方的缓存区与内核的缓存区是映射到一块物理地址的

   • 实现C/S架构方便

     • Client和Server端相对独立、很稳定

   • 安全性高

     • Binder机制为每个进程分配了UID/PID，且在Binder通信时会根据UID/PID进行检测

3. Binder定义了四个角色:Server、Client、ServiceManager和Binder驱动

   • 其中Server、Client、ServiceManager运行于用户空间，Binder驱动运行于内核空间

   • ServiceManager工作流程 : Service在ServiceManager注册，然后Client通过Binder名字获取Binder实体引用或代理类

   • Binder驱动

     • 与硬件设备没有关系，工作于内核态

     • 提供open()、mmap()、poll()、ioctl()等标准文件操作

     • 负责进程之间binder通信的建立、传递、计数管理以及数据的传递交互等底层支持

     • 驱动和应用程序之间定义了一套接口协议，主要功能由ioctl()接口实现

     • 代码位于linux目录的drivers/misc/binder.c中

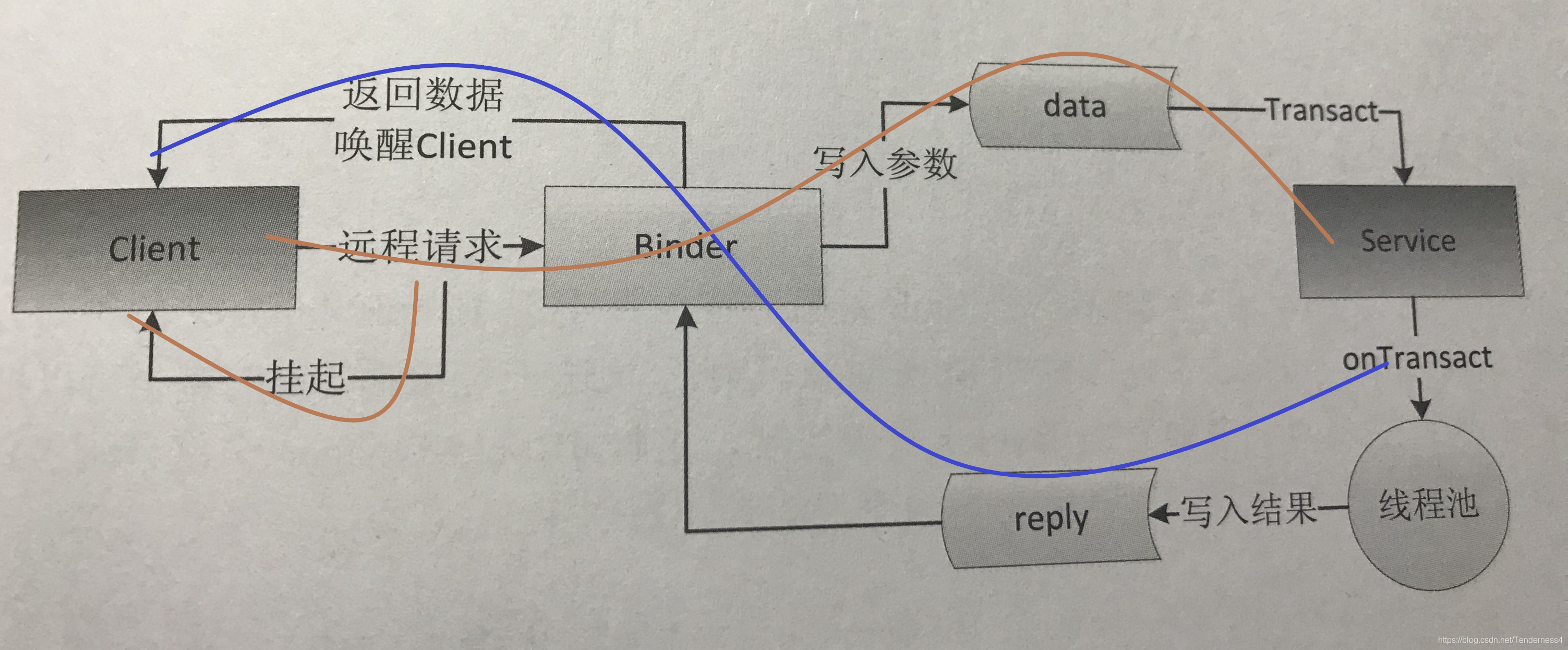

4. Binder工作原理

   •

   • transact方法和onTransact方法，可以通过自己编写aidl文件，然后ReBuild一下，然后去查看具体aidl生成的java源码,如接下来的IBookManagerService中的IBookManager类文件

三、 实现Binder进程通信，以书为例子，实现C端查看S端书籍，S端书籍增加时通知C端

通过AS新建AIDL文件会自动生成aidl文件夹，这里需要注意包名，尽量将所有aidl相关放在同一个包内

这里需要需要注意对象的跨进程传输实际是反序列化操作，具体代码内会标准，所以如果想要实现监听事件，通知Client，需要使用到Android自带的RemoteCallbackList类，毕竟跨进程传输底层的Binder对象是同一个

注意耗时操作，Server端操作的方法都是在服务端Binder线程池中，非UI线程，而onServiceConnected和onServiceDisconnected都是在UI线程中

• Book.java

  package aidldemo;
  public class Book implements Parcelable {
      public int bookId;
      public String bookName;
  ​
      public Book(int bookId,String bookName){
          this.bookId = bookId;
          this.bookName = bookName;
      }
      protected Book(Parcel in) {
          bookId = in.readInt();
          bookName = in.readString();
      }
  ​
      public static final Creator<Book> CREATOR = new Creator<Book>() {
          @Override
          public Book createFromParcel(Parcel in) {
              return new Book(in);
          }
  ​
          @Override
          public Book[] newArray(int size) {
              return new Book[size];
          }
      };
  ​
      @Override
      public int describeContents() {
          return 0;
      }
  ​
      @Override
      public void writeToParcel(Parcel dest, int flags) {
          dest.writeInt(bookId);
          dest.writeString(bookName);
      }
  ​
      @Override
      public String toString() {
          return "Book{" +
                  "bookId=" + bookId +
                  ", bookName='" + bookName + '\'' +
                  '}';
      }
  }

• Book.aidl

  package aidldemo;
  parcelable Book;

• IBookManager.aidl

  package aidldemo;
  ​
  // Declare any non-default types here with import statements
  import aidldemo.Book;
  import aidldemo.IOnNewArrivedListener;
  interface IBookManager {
      List<Book> getBookList();
      void addBook(in Book book);
      //注册监听，主要是通知Client，更新书籍了
      void registerListener(IOnNewArrivedListener listener);
      void unRegisterListener(IOnNewArrivedListener listener);
  }

• IOnNewArrivedListener.aidl

  import aidldemo.Book;
  //监听
  interface IOnNewArrivedListener{
  void onNewBookArrived(in Book newBook);
  }

• BookManagerService.java Server端

  public class BookManagerService extends Service {
      private static final String TAG = "XXXXXXXX";
      private CopyOnWriteArrayList<Book> mBookList = new CopyOnWriteArrayList<>();
      private AtomicBoolean mIsServiceDestoryed = new AtomicBoolean(false);
      //private CopyOnWriteArrayList<IOnNewArrivedListener> mListener = new CopyOnWriteArrayList<>();
      private RemoteCallbackList<IOnNewArrivedListener> mListener = new RemoteCallbackList<>();
      private Binder mBind = new IBookManager.Stub() {
          @Override
          public List<Book> getBookList() throws RemoteException {
              return mBookList;
          }
  ​
          @Override
          public void addBook(Book book) throws RemoteException {
              mBookList.add(book);
          }
  ​
          @Override
          public void registerListener(IOnNewArrivedListener listener) throws RemoteException {
              mListener.register(listener);
              Log.d(TAG," BMS registerListener");
          }
  ​
          @Override
          public void unRegisterListener(IOnNewArrivedListener listener) throws RemoteException {
              mListener.unregister(listener);
              Log.d(TAG,"BMS unRegisterListener");
          }
      };
  ​
      @Nullable
      @Override
      public IBinder onBind(Intent intent) {
          return mBind;
      }
  ​
      @Override
      public void onCreate() {
          super.onCreate();
          mBookList.add(new Book(1, "Android"));
          mBookList.add(new Book(2, "IOS"));
          new Thread(new ServiceWork()).start();
      }
  ​
      @Override
      public void onDestroy() {
          mIsServiceDestoryed.set(true);
          super.onDestroy();
      }
  ​
      private void onNewBookArrived(Book book) throws RemoteException {
          mBookList.add(book);
          final int N = mListener.beginBroadcast();//和finishBroadcast成对出现，否则出错
          for (int i = 0; i < N; ++i) {
              Log.d(TAG, "BMS OnNewBookArrived,notify listeners : "+i);
              IOnNewArrivedListener l = mListener.getBroadcastItem(i);
              if (l != null) {
                  l.onNewBookArrived(book);
              }
          }
          mListener.finishBroadcast();
      }
  ​
      private class ServiceWork implements Runnable {
          @Override
          public void run() {
              while (!mIsServiceDestoryed.get()) {
                  try {
                      Thread.sleep(5000);
                  } catch (InterruptedException e) {
                      e.printStackTrace();
                  }
                  int bookId = mBookList.size() + 1;
                  Book newBook = new Book(bookId, "new Book#" + bookId);
                  try {
                      onNewBookArrived(newBook);
                  } catch (RemoteException e) {
                      e.printStackTrace();
                  }
              }
          }
      }
  }

• MainActivity.java Client端

  public class MainActivity extends AppCompatActivity {
  ​
      private static final String TAG = "XXXXXXXX";
      private static final int MESSAGE_NEW_BOOK_ARRIVED = 1;
      private IBookManager mRemoteBookManager;
      @SuppressLint("HandlerLeak")
      private Handler mHandler = new Handler() {
          @Override
          public void handleMessage(Message msg) {
              switch (msg.what) {
                  case MESSAGE_NEW_BOOK_ARRIVED:
                      Log.d(TAG, "Client receive new book : " + msg.obj.toString());
                      break;
                  default:
                      super.handleMessage(msg);
              }
          }
      };
  ​
      @Override
      protected void onCreate(Bundle savedInstanceState) {
          super.onCreate(savedInstanceState);
          setContentView(R.layout.activity_main);
          Intent intent = new Intent(this, BookManagerService.class);
          bindService(intent, conn, Context.BIND_AUTO_CREATE);
      }
      //这个listener是运行在客户端的Binder线程池里，操作UI需要注意
      private IOnNewArrivedListener mBookArrivedListener = new IOnNewArrivedListener.Stub() {
          @Override
          public void onNewBookArrived(Book newBook) throws RemoteException {
              mHandler.obtainMessage(MESSAGE_NEW_BOOK_ARRIVED, newBook).sendToTarget();
          }
      };
      private ServiceConnection conn = new ServiceConnection() {
          @Override
          public void onServiceConnected(ComponentName name, IBinder service) {
              //UI线程
              IBookManager bookManager = IBookManager.Stub.asInterface(service);
              try {
                  mRemoteBookManager = bookManager;
                  List<Book> list = bookManager.getBookList();
                  Log.d(TAG, "Client  query book list ,list type : " + list.getClass().getCanonicalName());
                  Log.d(TAG, list.toString());
                  bookManager.registerListener(mBookArrivedListener);
              } catch (RemoteException e) {
                  e.printStackTrace();
              }
          }
  ​
          @Override
          public void onServiceDisconnected(ComponentName name) {
  ​
          }
      };
  ​
      @Override
      protected void onDestroy() {
          if(mRemoteBookManager != null && mRemoteBookManager.asBinder().isBinderAlive()){
              try {
                  mRemoteBookManager.unRegisterListener(mBookArrivedListener);
                  Log.d(TAG,"Client unRegisterListener");
              } catch (RemoteException e) {
                  e.printStackTrace();
              }
          }
          unbindService(conn);
          super.onDestroy();
      }
  }

四、注意在注册Service时，清单文件里process属性，要不然不是进程间通信。最后运行完事。
