matlab link fdtd 边用边更

关联

官网教程

---

FDTD中添加的方法可以略过了，在配置完Matlab中的内容后，可以直接在要运行的matlab代码前加一行：

setenv('PATH', [getenv('PATH') ';C:\Program Files\Lumerical\v202\bin']);path(path,'C:\Program Files\Lumerical\v202\api\matlab');h=appopen('fdtd');

然后就可以直接打开FDTD了。

---

官网说matlab的版本要不低于2016b。

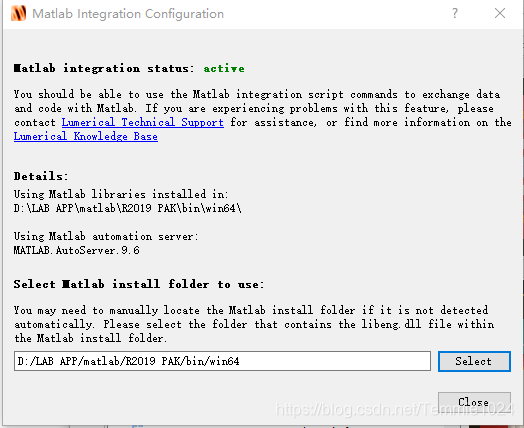

1.在FDTD的help选项中找到matlab integration status，点击select,找到你的matlab文件的bin-win64下的一个.dll文件（只有这一个dll文件）。
2.在matlab的设置路径中添加DFTD的matlab api文件夹

这个文件夹是空的，选择好文件夹就可以了。
3.按照官网教程检查一下既可以，实际上不检查也应该没啥问题。
随便在fdtd中仿真一个东西，在绘图时选用导入matlab绘图，查看能不能启动。

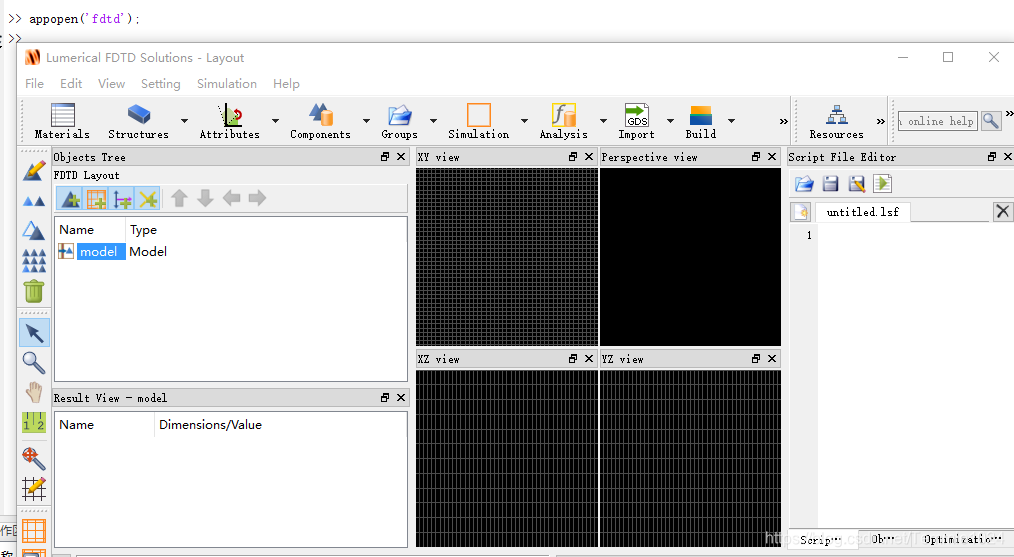

关闭FDTD，在matlab中输入

appopen('fdtd');

可以打开FDTD，这样就应该算是关联完成了。

语法

打开关闭会话

h=appopen('fdtd');%打开
appclose(h);%关闭

传送变量

h=appopen(‘fdtd’);

appputvar(h,'T',T_value);%发送T_value这个值以T保存到FDTD
appget(h,'T');%从FDTD提取T这个量的值

执行FDTD脚本

h=appopen(‘fdtd’);

appevalscript(h,'scriptcommand');%scriptcommand为FDTD中脚本的名称

加载文件

appevalscript(h,'load("MySimulation.fsp");');

其他

水平串联字符

这是一个matlab指令，运行后数据存在matlab中

s1 = 'Good';
s2 = 'morning';
s = strcat(s1,s2)

结果
s = ‘Goodmorning’
作用是在matlab里直接写结构的脚本，不过有个明显的缺点写错了不好找错在哪

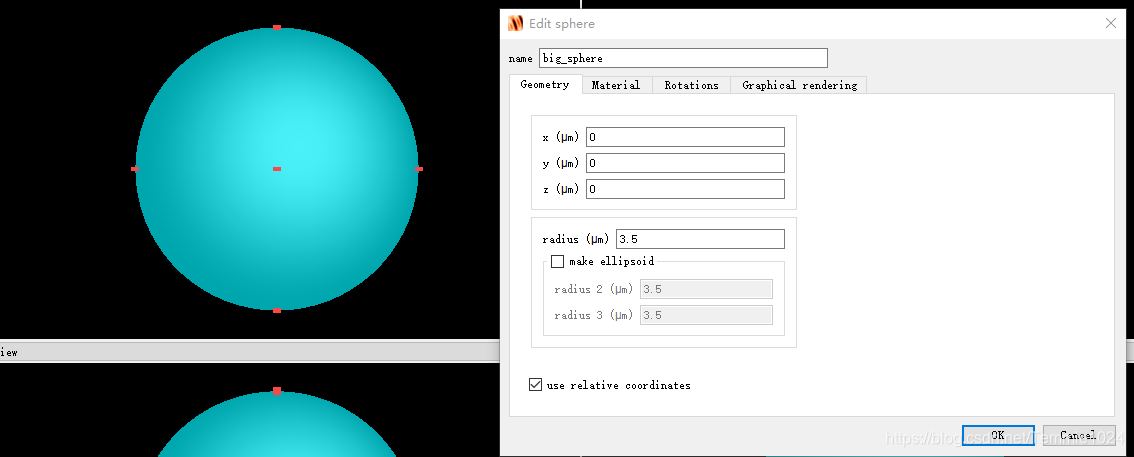

例如：绘制一个半径3.5um的球（单位是米，所以好多零，单位转换目前还不了解），折射率设为1.52。

h=appopen('fdtd');
code=strcat('addsphere;','set("name","big_sphere");','set("x",0);','set("y",0);','set("radius",0.0000035);','set("index",1.52);');
appevalscript(h,code);

定义全局变量

matlab语法

global var1 ... varN
