WPF和WinForms的LightningChart中的极坐标图及史密斯圆图

最新推荐文章于 2025-02-13 14:46:34 发布
原创 最新推荐文章于 2025-02-13 14:46:34 发布 · 945 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#数据可视化 #.net #java

LightningChart是一款高性能的数据可视化工具，采用GPU加速并能实时展示大量数据。它提供2D、3D图表，包括极坐标图和史密斯圆图，广泛应用于科学、工程等领域。史密斯圆图适用于电子产品的阻抗测量。此外，还有3D饼图选项。Arction公司作为开发背后的驱动力，自2007年以来不断推动.NET图表控件的技术创新。

LightningChart.NET完全由GPU加速，并且性能经过优化，可用于实时显示海量数据-超过10亿个数据点。 LightningChart包括广泛的2D，高级3D，Polar，Smith，3D饼/甜甜圈，地理地图和GIS图表以及适用于科学，工程，医学，航空，贸易，能源和其他领域的体绘制功能。

极坐标图
极坐标图（ViewPolar）允许以极坐标格式显示数据。数据点位置由角度值和幅度确定（将角度与ViewXY中的X和Y进行比较）。
极坐标图支持其他图表具有的许多相同功能，例如PointLineSeries，调色板着色和Area Series。
在这里插入图片描述

史密斯圆图
史密斯圆图通常用于阻抗测量和阻抗匹配应用的电子产品中。
SmithView的PointLineSeries可以像在其他视图中一样绘制线，点组或点线。
在这里插入图片描述

饼状图

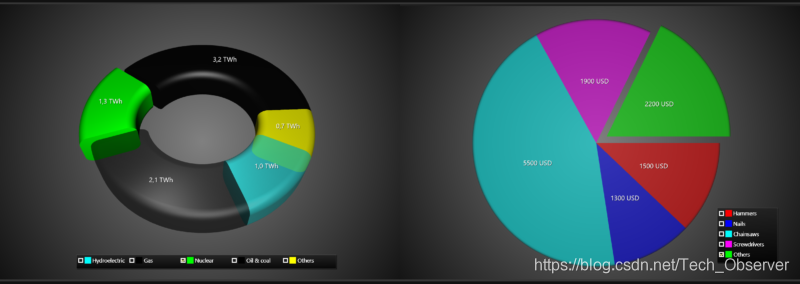

传统饼图和甜甜圈形3D饼图。
在这里插入图片描述
