ABAQUS仿真结果云图不对称问题

问题描述：

在某次使用ABAQUS进行冲压仿真的过程中，本应产生基本对称的应力应变云图，但是结果显示并不对称。

解决方法：设置幅值曲线

ABAQUS幅值曲线介绍

• 在ABAQUS中，通过使用幅值曲线，可以描述边界条件和载荷等模型参数随时间或频率（稳态动力分析）的变化。在Load功能模块和Interaction功能模块中都可以定义幅值曲线，方法：Tools->Amplitude
• ABAQUS中可以定义11种幅值曲线，分别是表格幅型值曲线、等间距型幅值曲线、周期型幅值曲线、调制型幅值曲线、衰减型幅值曲线、依赖于解的幅值曲线、平滑分析步幅值曲线、激励器幅值曲线、谱幅值曲线、用户自定义幅值曲线以及PSD定义幅值曲线
• 11种幅值曲线再次不一一列举，详情见此
• 本文所设置的是光滑幅值曲线（Smooth step）

平滑分析步（Smooth step）介绍

• 平滑分析步以可能最光滑的方式施加载荷要求加速度从一个增量步到下一个增量步只能改变一个小量。如果加速度是光滑的，随其变化的速度和位移也是光滑的。
• Abaqus有一条简单、固定的光滑步骤（Smooth step）幅值曲线，它自动地创建一条光滑的载荷幅值。当定义一个光滑幅值曲线时，Abaqus自动地用曲线连接每一组数据对，该曲线的一阶和二阶导数是光滑的，在每一组数据点上，它的斜率都为零。
• 由于这些一阶和二阶导数都是光滑的，故可以采用位移加载，应用一条光滑步骤幅值曲线，只用初始的和最终的数据点，而且中间的运动将是光滑的。

仿真前处理设置方法

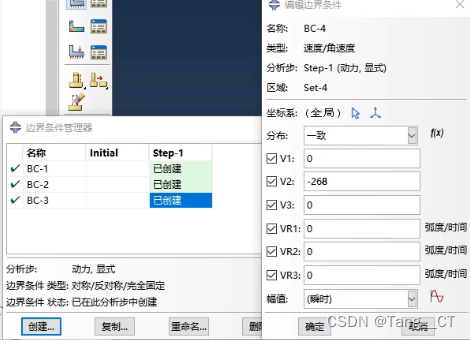

1.载荷模块中的边界条件设置

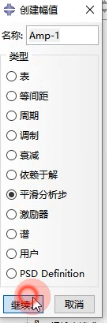

2.选择创建幅值并选择幅值曲线类型
本次仿真过程使用平滑分析步（Smooth step）幅值曲线

3.绘制幅值曲线
根据本次仿真的分析步时间绘制合适的幅值曲线

4.设置完成，其余前处理操作不变
提交计算，结果正确！
