本文深入探讨了Windows系统中绘图与滚动条的工作原理，解析了WM_PAINT消息的触发条件，如何处理绘图区域及无效矩形，以及滚动条的实现机制，包括其范围、位置设置和消息处理。
Windows是一个消息驱动系统。它通过把消息投入应用程序消息队列（入队消息）中或者把消息发送给合适的窗口过程（不如队消息),将发生的各种事件通知给应用程序。Windows通过发送WM_PAINT消息通知窗口过程，窗口的部分客户区需要绘制。
WM_PAINT的被发送的时机:
在发生下面几种事件之一时，窗口过程会收到WM_PAINT消息：
1,用户移动或显示窗口时，窗口被隐藏的区域重新可见
2，改变窗口大小
3，滚动条
4，程序使用InvalidateRect或InvalidateRng
一下情况可能会发送WM_PAINT
1，Windows擦除覆盖了部分窗口的对话窗口或消息框
2，菜单下拉出来，然后被释放
3，显示工具提示
在某些请况下，windows总是保存他所覆盖的显示区域，然后恢复它
1，鼠标光标穿越客户区，
2，图标拖过客户区，
有效矩形and无效矩形：
在擦除对话框之后，需要重画的知识先前被对话框遮住的矩形区域（无效区域），如果在窗口过程处理WM_PAINT消息之前客户区中的另一个区域变为无效，则windows将计算出一个新的无效区域（前加后，二合一），Windows不会将多个WM_PAINT放入消息队列中。
调用InvalidateRect使客户区内的矩形无效
在接收WM_PAINT消息时，窗口过程可以获得无效矩形的坐标，通过GetUpdataRect，可以在任何时候获取这些坐标。
调用BeginPaint整个客户区变为有效区域，调用ValidateRect可以使客户区内任意矩形变为有效区域，如果这条调用具有令整个无效区域变有效的效果，则当前队列中的任意WNM_PAINT都将被删除
设备描述表（Device description table，简称‘DC’）
设备描述表中的有些值是图形化的属性 such as TextOut，文本的颜色，文本的背景
获取设备描述表的两种方法(之一)
case WM_PAINT:
hdc = BeginPaint（Hwnd，&ps）；a
EndPaint(Hwnd,&ps); a1（同一消息下成对出现）
return 0;
错误示例 case WM_PAINT:
return 0;
绘制信息结构体：（&ps）
前三个用户使用，后三个windows内部使用
typedef struct tagPAINTSTRUCT {
HDC hdc; //DC
BOOL fErase; //是否需要擦除背景
RECT rcPaint; //无效区域的结构体，定义无效区域的范围
BOOL fRestore;
BOOL fIncUpdate;
BYTE rgbReserved[32];
} PAINTSTRUCT, *PPAINTSTRUCT, *NPPAINTSTRUCT, *LPPAINTSTRUCT;
获取设备描述表的两种方法(之二)
hdc=GetDC（Hwnd）；
ReleaseDC（Hwnd）；
GetDC返回的设备描述表句柄具有一个裁剪矩形，它等于整个客户区，可以在客户区某一部分绘图，不只是在无效矩形上绘图（如确实存在无效矩形） 必须成对使用，不可将无效区域变为有效区域，
GetWindowsDc返回写入整个窗口的设备描述表句柄。例如， 返回GetWindowsDc返回设备描述表句柄在窗口的标题栏写入文字，或者接受非客户区的消息——WM_NCPAIN。
windows 系统字体and字符大小
不造轮子了，借用一下这篇博客 https://www.cnblogs.com/mr-wid/archive/2012/10/27/2742473.html
显示文本（TextOut）
摘自博客 https://www.cnblogs.com/M-Anonymous/p/9293849.html
typedef struct tagTEXTMETRIC {
LONG tmHeight; //字符高度
LONG tmAscent; //字符上部高度(基线以上)
LONG tmDescent; //字符下部高度(基线以下)
LONG tmInternalLeading, //由tmHeight定义的字符高度的顶部空间数目
LONG tmExternalLeading, //夹在两行之间的空间数目
LONG tmAveCharWidth, //平均字符宽度
LONG tmMaxCharWidth, //最宽字符的宽度
LONG tmWeight; //字体的粗细轻重程度
LONG tmOverhang, //加入某些拼接字体上的附加高度
LONG tmDigitizedAspectX, //字体设计所针对的设备水平方向
LONG tmDigitizedAspectY, //字体设计所针对的设备垂直方向
BCHAR tmFirstChar; //为字体定义的第一个字符
BCHAR tmLastChar; //为字体定义的最后一个字符
BCHAR tmDefaultChar; //字体中所没有字符的替代字符
BCHAR tmBreakChar; //用于拆字的字符
BYTE tmItalic, //字体为斜体时非零
BYTE tmUnderlined, //字体为下划线时非零
BYTE tmStruckOut, //字体被删去时非零
BYTE tmPitchAndFamily, //字体间距(低4位)和族(高4位)
BYTE tmCharSet; //字体的字符集
} TEXTMETRIC;

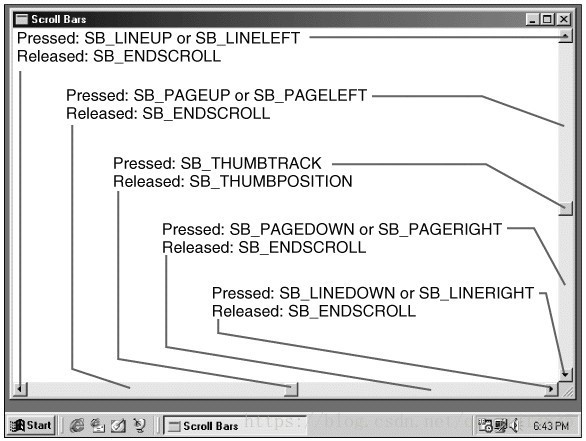

滚动条 https://www.cnblogs.com/M-Anonymous/p/9295278.html
#define NUMLINES ((int) (sizeof sysmetrics / sizeof sysmetrics [0]))
struct
{
int iIndex ;
TCHAR * szLabel ;
TCHAR * szDesc ;
}
sysmetrics [] =
{
SM_CXSCREEN, TEXT ("SM_CXSCREEN"),
TEXT ("Screen width in pixels"),
SM_CYSCREEN, TEXT ("SM_CYSCREEN"),
TEXT ("Screen height in pixels"),
SM_CXVSCROLL, TEXT ("SM_CXVSCROLL"),
TEXT ("Vertical scroll width"),
SM_CYHSCROLL, TEXT ("SM_CYHSCROLL"),
TEXT ("Horizontal scroll height"),
SM_CYCAPTION, TEXT ("SM_CYCAPTION"),
TEXT ("Caption bar height"),
SM_CXBORDER, TEXT ("SM_CXBORDER"),
TEXT ("Window border width"),
SM_CYBORDER, TEXT ("SM_CYBORDER"),
TEXT ("Window border height"),
SM_CXFIXEDFRAME, TEXT ("SM_CXFIXEDFRAME"),
TEXT ("Dialog window frame width"),
SM_CYFIXEDFRAME, TEXT ("SM_CYFIXEDFRAME"),
TEXT ("Dialog window frame height"),
SM_CYVTHUMB, TEXT ("SM_CYVTHUMB"),
TEXT ("Vertical scroll thumb height"),
SM_CXHTHUMB, TEXT ("SM_CXHTHUMB"),
TEXT ("Horizontal scroll thumb width"),
SM_CXICON, TEXT ("SM_CXICON"),
TEXT ("Icon width"),
SM_CYICON, TEXT ("SM_CYICON"),
TEXT ("Icon height"),
SM_CXCURSOR, TEXT ("SM_CXCURSOR"),
TEXT ("Cursor width"),
SM_CYCURSOR, TEXT ("SM_CYCURSOR"),
TEXT ("Cursor height"),
SM_CYMENU, TEXT ("SM_CYMENU"),
TEXT ("Menu bar height"),
SM_CXFULLSCREEN, TEXT ("SM_CXFULLSCREEN"),
TEXT ("Full screen client area width"),
SM_CYFULLSCREEN, TEXT ("SM_CYFULLSCREEN"),
TEXT ("Full screen client area height"),
SM_CYKANJIWINDOW, TEXT ("SM_CYKANJIWINDOW"),
TEXT ("Kanji window height"),
SM_MOUSEPRESENT, TEXT ("SM_MOUSEPRESENT"),
TEXT ("Mouse present flag"),
SM_CYVSCROLL, TEXT ("SM_CYVSCROLL"),
TEXT ("Vertical scroll arrow height"),
SM_CXHSCROLL, TEXT ("SM_CXHSCROLL"),
TEXT ("Horizontal scroll arrow width"),
SM_DEBUG, TEXT ("SM_DEBUG"),
TEXT ("Debug version flag"),
SM_SWAPBUTTON, TEXT ("SM_SWAPBUTTON"),
TEXT ("Mouse buttons swapped flag"),
SM_CXMIN, TEXT ("SM_CXMIN"),
TEXT ("Minimum window width"),
SM_CYMIN, TEXT ("SM_CYMIN"),
TEXT ("Minimum window height"),
SM_CXSIZE, TEXT ("SM_CXSIZE"),
TEXT ("Min/Max/Close button width"),
SM_CYSIZE, TEXT ("SM_CYSIZE"),
TEXT ("Min/Max/Close button height"),
SM_CXSIZEFRAME, TEXT ("SM_CXSIZEFRAME"),
TEXT ("Window sizing frame width"),
SM_CYSIZEFRAME, TEXT ("SM_CYSIZEFRAME"),
TEXT ("Window sizing frame height"),
SM_CXMINTRACK, TEXT ("SM_CXMINTRACK"),
TEXT ("Minimum window tracking width"),
SM_CYMINTRACK, TEXT ("SM_CYMINTRACK"),
TEXT ("Minimum window tracking height"),
SM_CXDOUBLECLK, TEXT ("SM_CXDOUBLECLK"),
TEXT ("Double click x tolerance"),
SM_CYDOUBLECLK, TEXT ("SM_CYDOUBLECLK"),
TEXT ("Double click y tolerance"),
SM_CXICONSPACING, TEXT ("SM_CXICONSPACING"),
TEXT ("Horizontal icon spacing"),
SM_CYICONSPACING, TEXT ("SM_CYICONSPACING"),
TEXT ("Vertical icon spacing"),
SM_MENUDROPALIGNMENT, TEXT ("SM_MENUDROPALIGNMENT"),
TEXT ("Left or right menu drop"),
SM_PENWINDOWS, TEXT ("SM_PENWINDOWS"),
TEXT ("Pen extensions installed"),
SM_DBCSENABLED, TEXT ("SM_DBCSENABLED"),
TEXT ("Double-Byte Char Set enabled"),
SM_CMOUSEBUTTONS, TEXT ("SM_CMOUSEBUTTONS"),
TEXT ("Number of mouse buttons"),
SM_SECURE, TEXT ("SM_SECURE"),
TEXT ("Security present flag"),
SM_CXEDGE, TEXT ("SM_CXEDGE"),
TEXT ("3-D border width"),
SM_CYEDGE, TEXT ("SM_CYEDGE"),
TEXT ("3-D border height"),
SM_CXMINSPACING, TEXT ("SM_CXMINSPACING"),
TEXT ("Minimized window spacing width"),
SM_CYMINSPACING, TEXT ("SM_CYMINSPACING"),
TEXT ("Minimized window spacing height"),
SM_CXSMICON, TEXT ("SM_CXSMICON"),
TEXT ("Small icon width"),
SM_CYSMICON, TEXT ("SM_CYSMICON"),
TEXT ("Small icon height"),
SM_CYSMCAPTION, TEXT ("SM_CYSMCAPTION"),
TEXT ("Small caption height"),
SM_CXSMSIZE, TEXT ("SM_CXSMSIZE"),
TEXT ("Small caption button width"),
SM_CYSMSIZE, TEXT ("SM_CYSMSIZE"),
TEXT ("Small caption button height"),
SM_CXMENUSIZE, TEXT ("SM_CXMENUSIZE"),
TEXT ("Menu bar button width"),
SM_CYMENUSIZE, TEXT ("SM_CYMENUSIZE"),
TEXT ("Menu bar button height"),
SM_ARRANGE, TEXT ("SM_ARRANGE"),
TEXT ("How minimized windows arranged"),
SM_CXMINIMIZED, TEXT ("SM_CXMINIMIZED"),
TEXT ("Minimized window width"),
SM_CYMINIMIZED, TEXT ("SM_CYMINIMIZED"),
TEXT ("Minimized window height"),
SM_CXMAXTRACK, TEXT ("SM_CXMAXTRACK"),
TEXT ("Maximum draggable width"),
SM_CYMAXTRACK, TEXT ("SM_CYMAXTRACK"),
TEXT ("Maximum draggable height"),
SM_CXMAXIMIZED, TEXT ("SM_CXMAXIMIZED"),
TEXT ("Width of maximized window"),
SM_CYMAXIMIZED, TEXT ("SM_CYMAXIMIZED"),
TEXT ("Height of maximized window"),
SM_NETWORK, TEXT ("SM_NETWORK"),
TEXT ("Network present flag"),
SM_CLEANBOOT, TEXT ("SM_CLEANBOOT"),
TEXT ("How system was booted"),
SM_CXDRAG, TEXT ("SM_CXDRAG"),
TEXT ("Avoid drag x tolerance"),
SM_CYDRAG, TEXT ("SM_CYDRAG"),
TEXT ("Avoid drag y tolerance"),
SM_SHOWSOUNDS, TEXT ("SM_SHOWSOUNDS"),
TEXT ("Present sounds visually"),
SM_CXMENUCHECK, TEXT ("SM_CXMENUCHECK"),
TEXT ("Menu check-mark width"),
SM_CYMENUCHECK, TEXT ("SM_CYMENUCHECK"),
TEXT ("Menu check-mark height"),
SM_SLOWMACHINE, TEXT ("SM_SLOWMACHINE"),
TEXT ("Slow processor flag"),
SM_MIDEASTENABLED, TEXT ("SM_MIDEASTENABLED"),
TEXT ("Hebrew and Arabic enabled flag"),
SM_MOUSEWHEELPRESENT, TEXT ("SM_MOUSEWHEELPRESENT"),
TEXT ("Mouse wheel present flag"),
SM_XVIRTUALSCREEN, TEXT ("SM_XVIRTUALSCREEN"),
TEXT ("Virtual screen x origin"),
SM_YVIRTUALSCREEN, TEXT ("SM_YVIRTUALSCREEN"),
TEXT ("Virtual screen y origin"),
SM_CXVIRTUALSCREEN, TEXT ("SM_CXVIRTUALSCREEN"),
TEXT ("Virtual screen width"),
SM_CYVIRTUALSCREEN, TEXT ("SM_CYVIRTUALSCREEN"),
TEXT ("Virtual screen height"),
SM_CMONITORS, TEXT ("SM_CMONITORS"),
TEXT ("Number of monitors"),
SM_SAMEDISPLAYFORMAT, TEXT ("SM_SAMEDISPLAYFORMAT"),
TEXT ("Same color format flag")
} ;#define WINVER 0x0500
#include<windows.h>
#include "sysmets.h"
LRESULT CALLBACK WndProc (HWND, UINT, WPARAM, LPARAM) ;
int WINAPI WinMain (HINSTANCE hInstance, HINSTANCE hPrevInstance, PSTR szCmdLine, int iCmdShow)
{
static TCHAR szAppName[] = TEXT ("SysMets3") ;
HWND hwnd ;
MSG msg ;
WNDCLASS wndclass ;
wndclass.style = CS_HREDRAW | CS_VREDRAW ;
wndclass.lpfnWndProc = WndProc ;
wndclass.cbClsExtra = 0 ;
wndclass.cbWndExtra = 0 ;
wndclass.hInstance = hInstance ;
wndclass.hIcon = LoadIcon (NULL, IDI_APPLICATION) ;
wndclass.hCursor = LoadCursor (NULL, IDC_ARROW) ;
wndclass.hbrBackground = (HBRUSH) GetStockObject (WHITE_BRUSH) ;
wndclass.lpszMenuName = NULL ;
wndclass.lpszClassName = szAppName ;
if (!RegisterClass (&wndclass))
{
MessageBox (NULL, TEXT ("Program requires Windows NT!"),
szAppName, MB_ICONERROR) ;
return 0 ;
}
hwnd = CreateWindow (szAppName, TEXT ("Get System Metrics No. 3"),
WS_OVERLAPPEDWINDOW | WS_VSCROLL | WS_HSCROLL,
CW_USEDEFAULT, CW_USEDEFAULT,
CW_USEDEFAULT, CW_USEDEFAULT,
NULL, NULL, hInstance, NULL) ;
ShowWindow (hwnd, iCmdShow) ;
UpdateWindow (hwnd) ;
while (GetMessage (&msg, NULL, 0, 0))
{
TranslateMessage (&msg) ;
DispatchMessage (&msg) ;
}
return msg.wParam ;
}
LRESULT CALLBACK WndProc (HWND hwnd, UINT message, WPARAM wParam, LPARAM lParam)
{
static int cxChar, cxCaps, cyChar, cxClient, cyClient, iMaxWidth ;
HDC hdc ;
int i, x, y, iVertPos, iHorzPos, iPaintBeg, iPaintEnd ;
PAINTSTRUCT ps ;
SCROLLINFO si ;
TCHAR szBuffer[10] ;
TEXTMETRIC tm ;
switch (message)
{
case WM_CREATE:
hdc = GetDC (hwnd) ;
GetTextMetrics (hdc, &tm) ;
cxChar = tm.tmAveCharWidth ;
cxCaps = (tm.tmPitchAndFamily & 1 ? 3 : 2) * cxChar / 2 ;
cyChar = tm.tmHeight + tm.tmExternalLeading ;
ReleaseDC (hwnd, hdc) ;
// Save the width of the three columns
iMaxWidth = 40 * cxChar + 22 * cxCaps ;
return 0 ;
case WM_SIZE:
cxClient = LOWORD (lParam) ;
cyClient = HIWORD (lParam) ;
// Set vertical scroll bar range and page size
si.cbSize = sizeof (si) ;
si.fMask = SIF_RANGE | SIF_PAGE ;
si.nMin = 0 ;
si.nMax = NUMLINES - 1 ;
si.nPage = cyClient / cyChar ;
SetScrollInfo (hwnd, SB_VERT, &si, TRUE) ;
// Set horizontal scroll bar range and page size
si.cbSize = sizeof (si) ;
si.fMask = SIF_RANGE | SIF_PAGE ;
si.nMin = 0 ;
si.nMax = 2 + iMaxWidth / cxChar ;
si.nPage = cxClient / cxChar ;
SetScrollInfo (hwnd, SB_HORZ, &si, TRUE) ;
return 0 ;
case WM_VSCROLL:
// Get all the vertial scroll bar information
si.cbSize = sizeof (si) ;
si.fMask = SIF_ALL ;
GetScrollInfo (hwnd, SB_VERT, &si) ;
// Save the position for comparison later on
iVertPos = si.nPos ;
switch (LOWORD (wParam))
{
case SB_TOP:
si.nPos = si.nMin ;
break ;
case SB_BOTTOM:
si.nPos = si.nMax ;
break ;
case SB_LINEUP:
si.nPos -= 1 ;
break ;
case SB_LINEDOWN:
si.nPos += 1 ;
break ;
case SB_PAGEUP:
si.nPos -= si.nPage ;
break ;
case SB_PAGEDOWN:
si.nPos += si.nPage ;
break ;
case SB_THUMBTRACK:
si.nPos = si.nTrackPos ;
break ;
default:
break ;
}
// Set the position and then retrieve it. Due to adjustments
// by Windows it may not be the same as the value set.
si.fMask = SIF_POS ;
SetScrollInfo (hwnd, SB_VERT, &si, TRUE) ;
GetScrollInfo (hwnd, SB_VERT, &si) ;
// If the position has changed, scroll the window and update it
if (si.nPos != iVertPos)
{
ScrollWindow (hwnd, 0, cyChar * (iVertPos - si.nPos), NULL, NULL) ;
UpdateWindow (hwnd) ;
}
return 0 ;
case WM_HSCROLL:
// Get all the vertial scroll bar information
si.cbSize = sizeof (si) ;
si.fMask = SIF_ALL ;
// Save the position for comparison later on
GetScrollInfo (hwnd, SB_HORZ, &si) ;
iHorzPos = si.nPos ;
switch (LOWORD (wParam))
{
case SB_LINELEFT:
si.nPos -= 1 ;
break ;
case SB_LINERIGHT:
si.nPos += 1 ;
break ;
case SB_PAGELEFT:
si.nPos -= si.nPage ;
break ;
case SB_PAGERIGHT:
si.nPos += si.nPage ;
break ;
case SB_THUMBTRACK:
si.nPos = si.nTrackPos ;
break ;
default :
break ;
}
// Set the position and then retrieve it. Due to adjustments
// by Windows it may not be the same as the value set.
si.fMask = SIF_POS ;
SetScrollInfo (hwnd, SB_HORZ, &si, TRUE) ;
GetScrollInfo (hwnd, SB_HORZ, &si) ;
// If the position has changed, scroll the window
if (si.nPos != iHorzPos)
{
ScrollWindow (hwnd, cxChar * (iHorzPos - si.nPos), 0, NULL, NULL) ;
UpdateWindow (hwnd) ;
}
return 0 ;
case WM_PAINT :
hdc = BeginPaint (hwnd, &ps) ;
// Get vertical scroll bar position
si.cbSize = sizeof (si) ;
si.fMask = SIF_POS ;
GetScrollInfo (hwnd, SB_VERT, &si) ;
iVertPos = si.nPos ;
// Get horizontal scroll bar position
GetScrollInfo (hwnd, SB_HORZ, &si) ;
iHorzPos = si.nPos ;
// Find painting limits
iPaintBeg = max (0, iVertPos + ps.rcPaint.top / cyChar) ;
iPaintEnd = min (NUMLINES - 1,iVertPos + ps.rcPaint.bottom / cyChar) ;
for (i = iPaintBeg ; i <= iPaintEnd ; i++)
{
x = cxChar * (1 - iHorzPos) ;
y = cyChar * (i - iVertPos) ;
TextOut (hdc, x, y,
sysmetrics[i].szLabel,
lstrlen (sysmetrics[i].szLabel)) ;
TextOut (hdc, x + 22 * cxCaps, y,
sysmetrics[i].szDesc,
lstrlen (sysmetrics[i].szDesc)) ;
SetTextAlign (hdc, TA_RIGHT | TA_TOP) ;
TextOut (hdc, x + 22 * cxCaps + 40 * cxChar, y, szBuffer,
wsprintf (szBuffer, TEXT ("%5d"),
GetSystemMetrics (sysmetrics[i].iIndex))) ;
SetTextAlign (hdc, TA_LEFT | TA_TOP) ;
}
EndPaint (hwnd, &ps) ;
return 0 ;
case WM_DESTROY :
PostQuitMessage (0) ;
return 0 ;
}
return DefWindowProc (hwnd, message, wParam, lParam) ;
}
在应用程序中加入滚动条相当容易，只需在 CreateWindow() 函数的第三个参数中包括窗口风格标识符
WS_VSCROLL(垂直滚动条) 或 WS_HSCROLL(水平滚动条), 或者同时包括两者。
在 CreateWindow() 函数中指定的滚动条总是出现在窗口的右边和底部，而且总是伸展到整个客户区的宽度和高度。
客户区并不包含滚动条所占用的空间。
Windows负责处理滚动条中所有鼠标消息。但是，滚动条并没有自动对应的键盘接口。
如果想将方向键对应到滚动条上，则必须显示的提供相应的对应关系。
每个滚动条都有相应的"范围"和"位置"。滚动条的范围是一对整数，分别代表滚动条的最小值和最大值。
位置是指滑块在范围中所处的值。当滑块在滚动条的顶端时，滑块的位置是范围的最小值。相应的，
当滑块在滚动条的底部(或最右)时，位置是范围最大值。
在默认情况下，滚动条的范围是 1~100，不过通过下面的函数调用，可以很方便的把范围改成对程序更有意义的值：
SetScrollRange(hwnd, iBar, iMin, iMax, bRedraw);
这里的 iBar 参数要么是 SB_VERT(垂直滚动条范围), 要么是 SB_HORZ(水平滚动条范围), 用来指定滚动条将被设置。
而 iMin 和 iMax 分别对应范围的最小值和最大值。
需要 Windows 根据新的范围来重绘滚动条时，请将 bRedraw 参数设为 TRUE, (如果在调用 SetScrollRange() 函数
之后还调用其他函数来调整滚动条的显示时，最好将bRedraw 设为 FALSE 以避免过多的重绘)。
通过 SetScrollPos() 函数调用即可指定滑块在滚动条范围中的位置：
SetScrollPos(hwnd, iBar, iPos, bRedraw);
这里的参数 iPos 是滑块的新位置，他必须在 iMin 和 iMax 之间。
Windows 提供了两个类似的函数 GetScrollRange() 和 GetScrollPos() 用于获取滚动条的当前范围和位置。
另外，在程序中使用滚动条时，程序需要和 Windows 共同负责维护滚动条以及滑块在滚动条中的位置。
请记住以下几点：
Windows 负责如下任务：
- 处理滚动条中所有鼠标消息
- 当用户单击滚动条时，提供一种反向显示的闪烁
- 当用户拖动滑块时，在滚动条内移动滑块
- 向拥有滚动条的窗口的窗口过程(WndProc() )发送滚动条消息
程序需要负责如下任务：
- 初始化滚动条的范围和位置
- 处理传送给窗口过程的滚动条消息
- 更新滑块的位置
- 根据滚动条的变化更新客户区的内容
而对于 WM_SIZE 消息，只要当窗口的大小发生变化时，Windows 会向窗口过程发送一条 WM_SIZE 消息。
相应的 lParam 变量的低位是客户区的宽度，而高位自然就是高度。
可以这样处理 WM_SIZE 消息：
case WM_SIZE:
cxClient = LOWORD(lParam);
cyClient = HIWORD(lParam);
return 0;
滚动条消息：
当用户单击滚动条或拖到滚动条时，Windows 向窗口过程发送 WM_VSCROLL 消息(垂直滚动)或 WM_HSCROLL(水平滚动)。
在滚动条的上的任何鼠标动作会产生至少两条消息，一条在鼠标按下时，另一条在鼠标键松开时。
就像所有消息一样，WM_VSCROLL 和 WM_HSCROLL 消息都伴随着 wParam 和 lParam 消息参数。
当滚动条是窗口一部分时，可以忽略 lParam 参数：它只用于滚动条是子窗口时，通常是在对话框中。
同样 wParam 参数也被分为低位字和高位字。低位字代表了鼠标在滚动条上的动作。这个值被称为"通知码"。
由一个以 SB 开头的标识符定义(SB 代表滚动条)。
下面是在 WINUSER.H 中定义的通知码：
#define SB_LINEUP 0
#define SB_LINELEFT 0
#define SB_LINEDOWN 1
#define SB_LINERIGHT 1
#define SB_PAGEUP 2
#define SB_PAGELEFT 2
#define SB_PAGEDOWN 3
#define SB_PAGERIGHT 3
#define SB_THUMBPOSITION 4
#define SB_THUMBTRACK 5
#define SB_TOP 6
#define SB_LEFT 6
#define SB_BOTTOM 7
#define SB_RIGHT 7
#define SB_ENDSCROLL 8
凡是含有 LEFT, RIGHT 的标识符用于水平滚动条中，而含有 UP, DOWN, TOP, BOTTOM 的标识符用于垂直滚动条中。
当松开鼠标键时，程序会收到 SB_ENDSCROLL 消息。
将鼠标放在滑块上然后按下鼠标键时，可以移动滑块。这将会产生带 SB_THUMBPOSITION 和 SB_THUMBTRACK
通知码的滚动消息。当 wParam 的低位字是 SB_THUMBTRACK 时，它的高位字便是用户拖动滑块的当前位置。
如果低位字是 SB_THUMBPOSITION 时，它的高位字便是用户松开鼠标键时滑块的最终位置。
可以看下图加深理解：
SCROLLINFO 这个结构体：
typedef struct tagSCROLLINFO
{
UINT cbSize ; // set to sizeof (SCROLLINFO)
UINT fMask ; // values to set or get
int nMin; // minimum range value
int nMax; // maximum range value
UINT nPage ; // page size
int nPos ; // current position
int nTrackPos ; // current tracking position
}SCROLLINFO,*LPSCROLLINFO;为什么要引进这个结构体呢？
相对于 SetScrollRange(), SetScrollPos(), GetScrollRange(), GetScrollPos() 函数，
SetScrollInfo(), GetScrollInfo() 这两个函数更先进，因为它含有上述四个函数的所有功能，还加了两个新功能。
第一个功能是关于滑块的大小。滑块的大小应该和窗口文档的多少成比例。为了美观可以看如下的公式：
滑块大小 / 滚动条长度 = 页面大小 / 范围 = 文档显示的数量 / 文档的总大小
这两个函数的语法如下：
SetScrollRange(hwnd, iBar, &si, bRedraw);
GetScrollRange(hwnd,iBar,&si);
可以看到有个 &si 这个东西。其实它就是 ScrollInfo结构体的变量。程序通常将该结构体变量这样命名。
同样的 iBar 也只能是 SB_VERT, SB_HORZ, SB_CTL 中的一个。SB_CTL 表示一个滚动条控件。
在调用这两个函数之前，必须将 cbSize 字段设为该结构体的大小：
si.cbSize = sizeof(si);
或者 si.cbSize = sizeof(SCROLLINFO);
可能很多老哥们都想到既然是个定值，那为啥要给第一个字段呢？
因为这样，以后的 Windows 版本可以扩展结构而同时保持与以前的应用程序兼容。
参数：
fMask: 指定结构中的哪些成员是有效，该值共有如下5种选择，可以选择多种用“OR”组合起来，该值在设置和查询参数时都必须填写。
SIF_ALL 整个结构都有效
SIF_DISABLENOSCROLL 该值仅在设定参数时使用，视控件参数设定的需要来对本结构的成员进行取舍。
SIF_PAGE nPage成员有效
SIF_POS nPos成员有效
SIF_RANGE nMin和nMax成员有效
nMin 滚动范围最小值
nMax 滚动范围最大值
nPage 页面尺寸，用来确定比例滚动框的大小
nPos 滚动框的位置
nTrackPos 拖动时滚动框的位置，该参数只能查询，不能设置。
在 SetScrollInfo() 中指定了 SIF_RANGE 时，必须在 nMin 和 nMax 中指定滚动条的范围。
SIF_POS 时，必须在 nPos 字段指定滚动条的位置。
SIF_PAGE 时，必须在 nPage 字段指定页面的大小。
SIF_DISABLENOSCROLL, 作用原来让滚动条不显示的设置这时将禁用滚动条。( 该函数独有 ）
在 GetScrollInfo() 中，指定了标志的，就返回相应的值。
SIF_TRACKPOS 标志（该函数独有），而且只在处理通知码是 SB_THUMBTRACK 或
SB_THUMBPOSITION 的 WM_VSCROLL 或 WM_HSCROLL 消息时。
在函数返回时，SCROLLINFO结构的 nTrackPos 字段将返回当前滑块的位置（32位整数）。
ScrollWindow() 介绍：
功能：该函数滚动所指定的窗口客户区域内容。
函数原型：BOOL ScrollWindow(HWND hWnd, int XAmount, int YAmount,
CONST RECT *IpRect, CONST RECT *lpClipRect);
参数：
hWnd：客户区域将被滚动的窗口的句柄。
XAmount：指定水平滚动的距离，以设备单位计。如果窗口类风格为CS_OWNDC或CS_CLASSDC，
则此参数则使用逻辑单位而非设备单位。当向左滚动窗体内容时，参数值必须为负。
YAmount：指定垂直滚动的距离，以设备单位计。如果窗口类风格为CS_OWNDC或CS_CLASSDC，
则此参数则使用逻辑单位而非设备单位。当向上滚动窗体内容时，参数值必须为负。
lpRect：指向RECT结构的指针，该结构指定了将要滚动的客户区范围。若此参数为NULL，则整个客户区域将被滚动。
lpClipRect：指向RECT结构的指针，该结构指定了要滚动的裁剪区域。
只有这个矩形中的位才会被滚动。在矩形之外的位不会被影响，即使它们是在lpRect矩形之内。
假如lpClipRect为NULL，则不会在滚动矩形上进行裁剪。
返回值： 如果函数运行成功，返回值为非零；如果函数运行失败，返回值为零。
另外提示一下，这个程序比较难以理解的部分就是 处理 WM_PAINT 消息的部分了。
iPaintBeg 之所以会用到 max(),是为了应对用户一直触发 SB_LINEUP 消息。
同理，iPaintEnd 之所以用到 min(),是为了应对用户一直触发 SB_LINEDOWN 消息。
而 iPaintBeg 一般情况下都为 iVertPos + ps.rcPaint.top / cyChar。
因为 ps.rcPaint.top 代表客户区里绘制矩形的顶部，默认情况下都为 0，在这里可以省略掉。
而iPaintBeg 一般情况下都为 iVertPos + ps.rcPaint.bottom / cyChar。
同样，ps.rcPaint.bottom 代表客户区里绘制矩形的底部，默认情况下都为 cyClient。
举个例子，想像一下，在你刚运行这个程序的时候，你没有触发任何消息，
iPaintBeg = 0，iPaintEnd = cyClient。这一切都正常。当你用鼠标点击某些控件时，iVertPos 的值发生了改变。
或许 iPaintBeg = ps.rcPaint.top / cychar + iVertPos，iPaintBeg = ps.rcPaint.bottom / cychar + iVertPos 这样更好理解一些。
x = cxChar * (1 - iHorzPos) ;
仍然是想象一下，在你刚运行这个程序的时候，你没有触发任何消息。
此时,iHorzPos = 0，这是显示的文本将和客户区有一个字符的空格，这仅是为了美观。
当你触发 si.nPos 增大的情况时，说明你要看到内容是右边的部分，这是你只需将文本的位置左移，当然 x 的值可以是负数。
y = cyChar * (i - iVertPos) ;
同样，仍然这样想，一开始 i = 0，iVertPos 等于 0；然而 i 是在不断加一的。
不管怎样，每次进行绘图操作时，i 总是等于 iVertPos + ps.rcPaint.top / cyChar。即 i = iVertPos。
每次结束绘图操作时，循环都是执行了 ps.rcPaint.bottom / cyChar 次。即 cyClient / cyChar 次。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
