三. zemax光学设计流程+案例

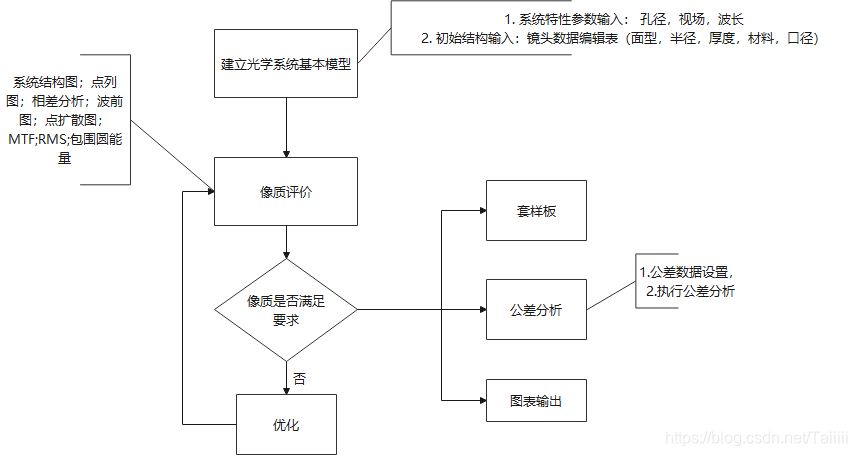

zemax 操作流程：

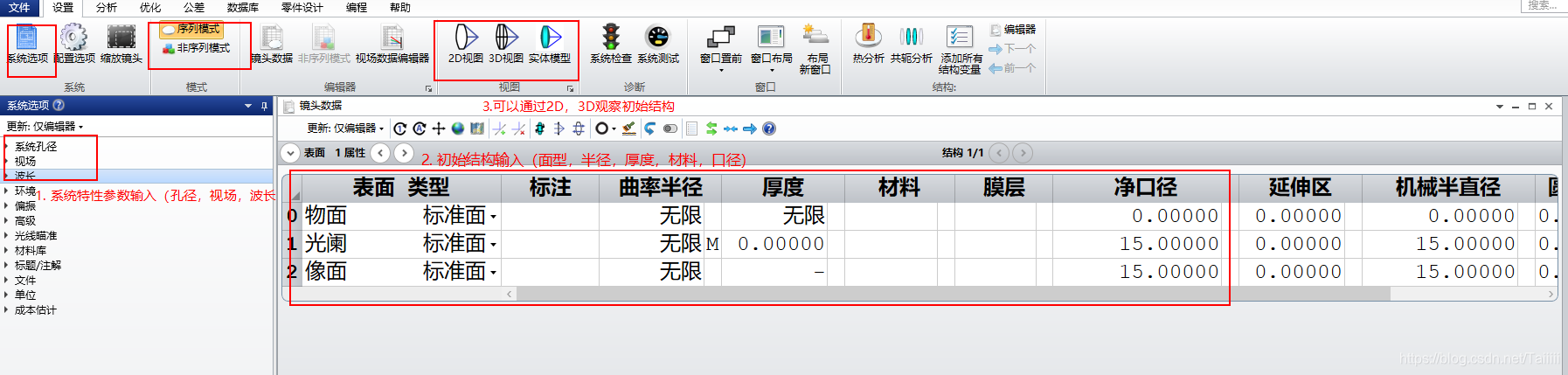

1. 建立光学基本模型

物面(OBJ)： 光线的起点
光阑(STO)：光线进入镜片的位置
像面(IMA)：光线追踪最后停止的位置

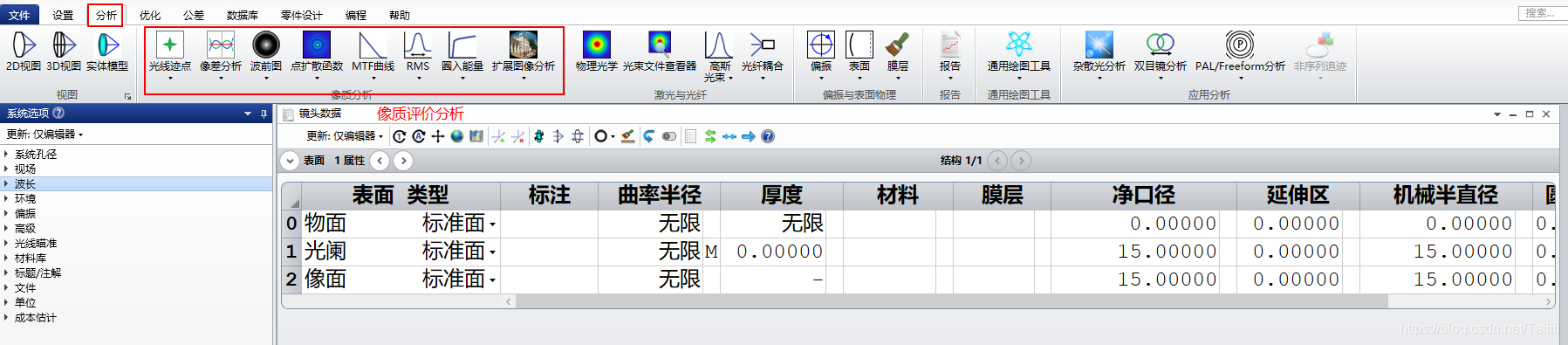

2. 像质评价

3. 优化(重点）

对系统设定的约束条件或目标值 统称为操作数。

操作数：
光学特性参数（焦距EFFL，近轴放大率PMAG，入瞳位置EMPP）
像差参数（球差SPHA，彗差COMA，像散ASTI）
边界条件（中心厚度值CTVA，边缘厚度值ETAV）

优化的主要步骤：

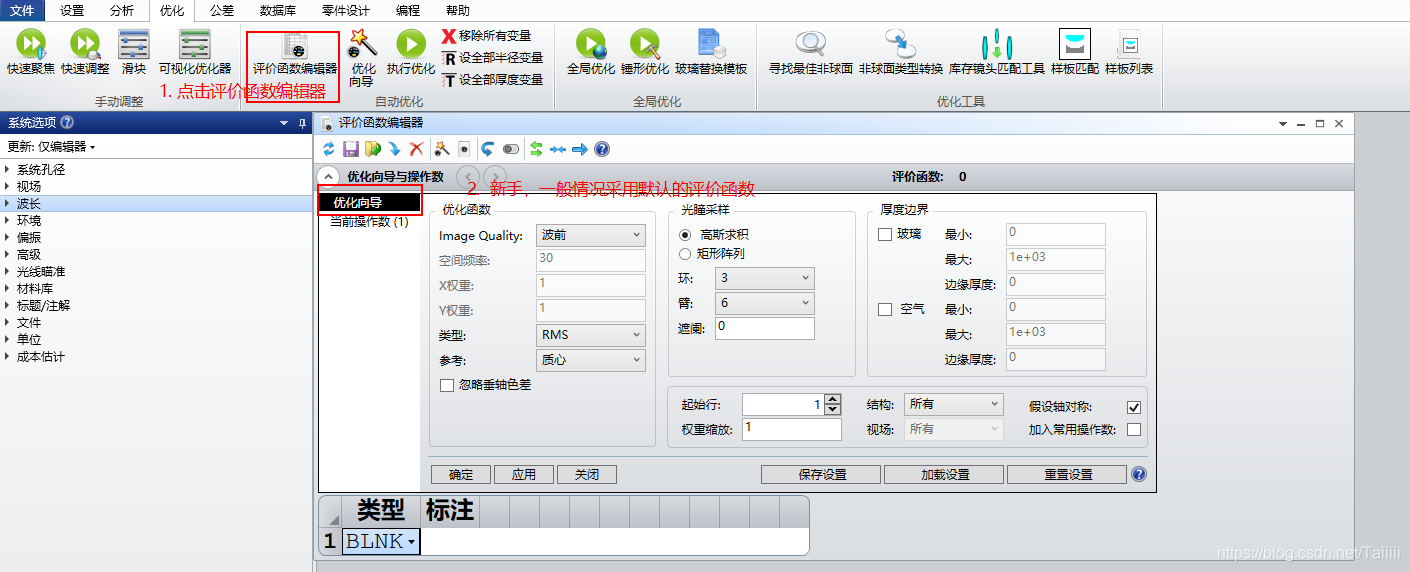

1. 设置评价函数和优化操作数
   一般小像差系统采用波像差 构建， 大像差系统采用点列图评价方法

操作数：
EFFL焦距
WFNO光圈数
CVVA表面曲率
MNEG正透镜最小边缘厚度
MNEA最小的边缘空气间隔
MNCG最小中心玻璃厚度
MNCA最小的中心空气间隔
MXCG最大的中心玻璃厚度

2. 设置优化变量
选中后，快捷键ctrl+z 变更参数类型（出现V 就算设置成功）

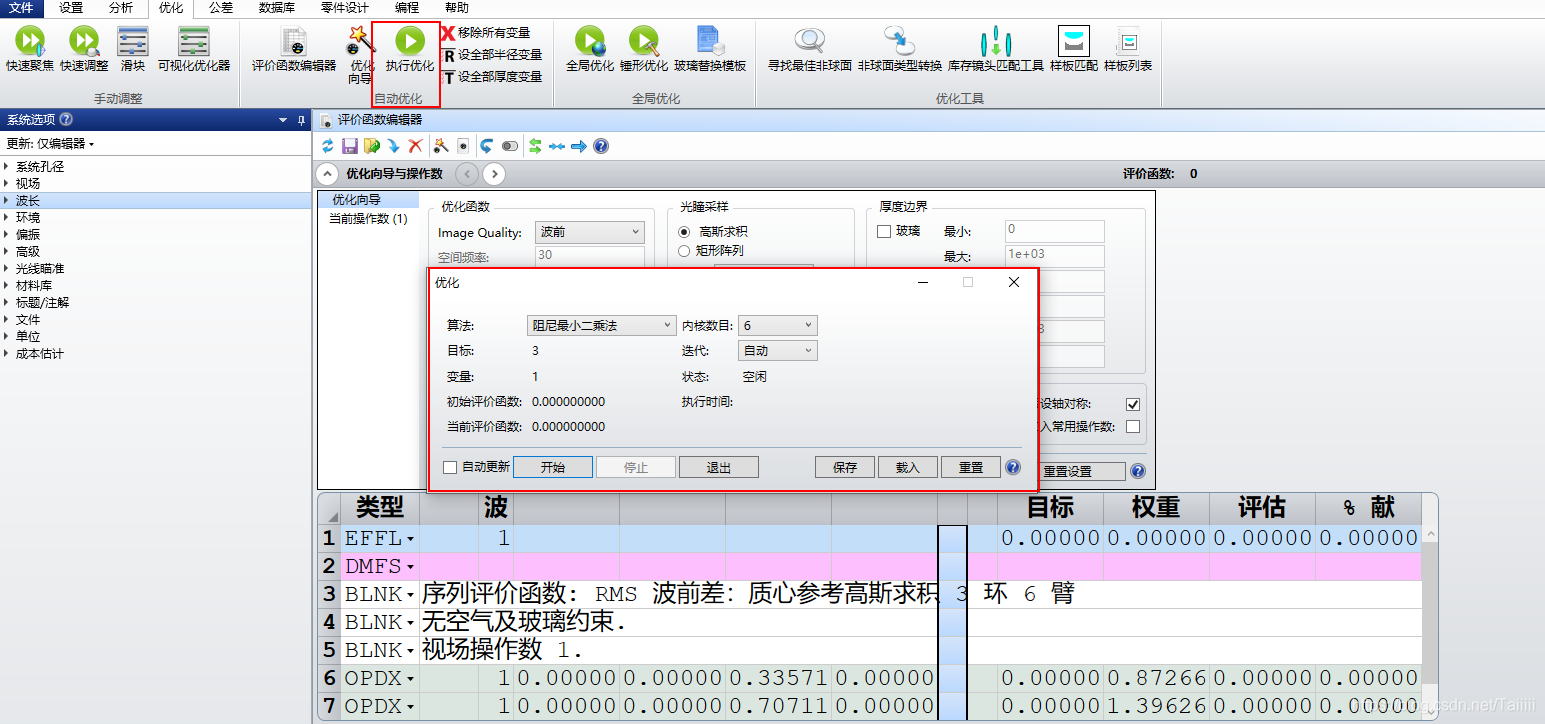

3. 进行优化

4. 公差分析

步骤

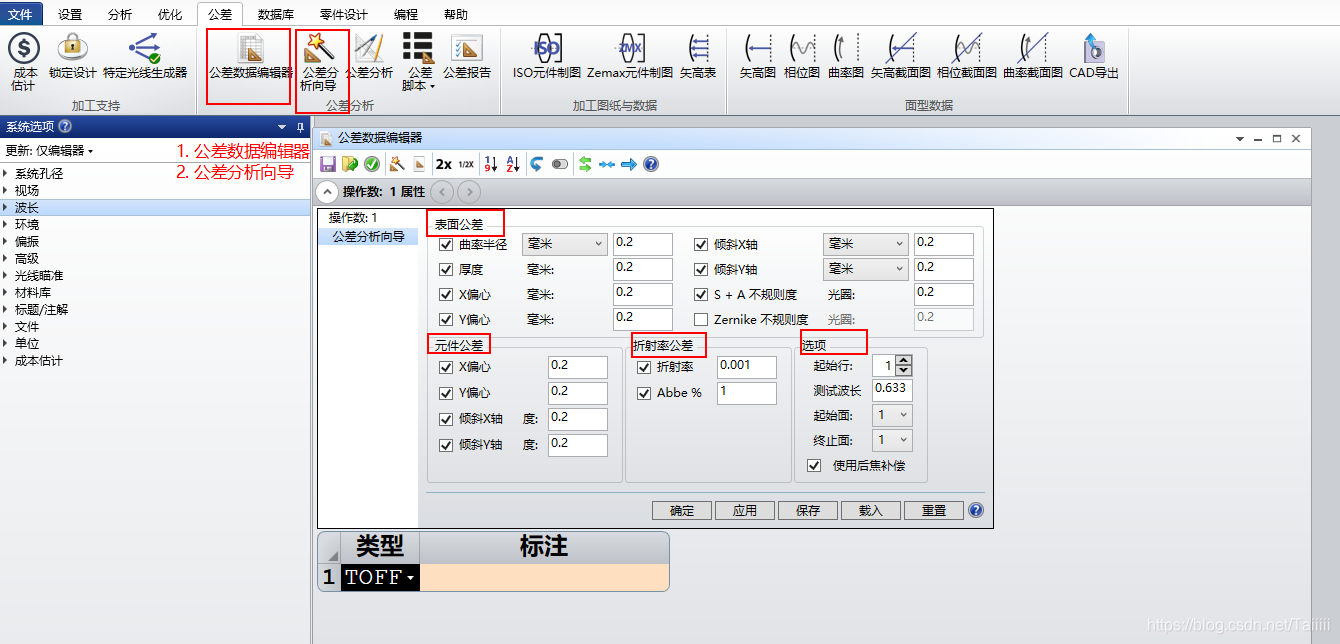

1. 公差数据设置

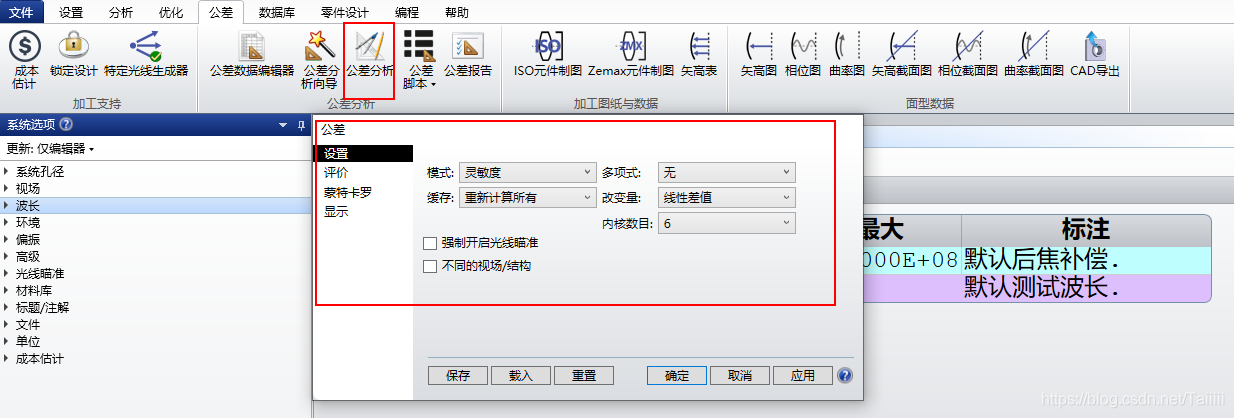

2. 执行公差分析
