9 测量平台 - VR光学测量手册

测量设置

测量过程的第一步是进行可重复的校准。这主要意味着要找到一个起始点，该点可以用于眼动扫描等操作。ICDM和IEC标准提供了一些校准程序。同时，还需要确定在测量中应使用的旋转参考点。可以选择瞳孔旋转点或眼球旋转点作为旋转的参考。眼球旋转点更为真实，因为它模拟了人眼的注视方向（见图 1）。眼球旋转点位于瞳孔点后 10 毫米处（见图 2）。眼球的移动会导致注视方向的明显变化（见图 3）。关于校准与测量的不同情境，请参见表 1。

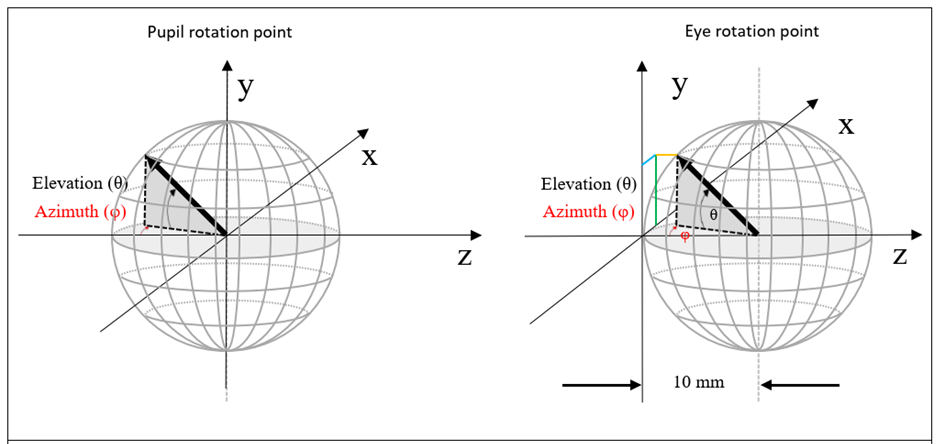

图1：旋转点的不同定义

图2：标准眼球的几何结构

图3：黄色区域显示眼睛在水平方向（左右 50°）和垂直方向（上下 40°）的最大转动范围。

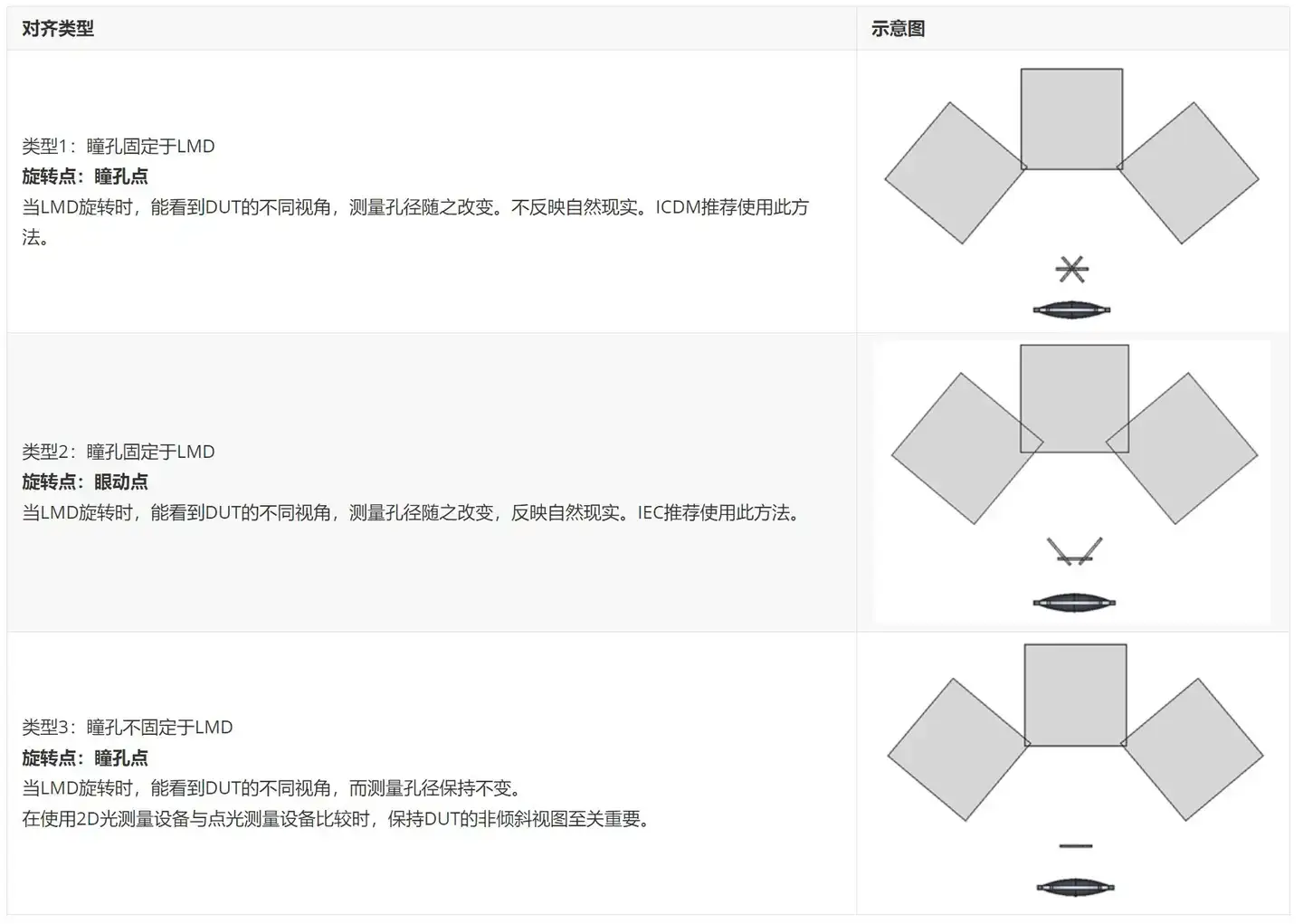

表1 不同类型的LMD与视场组合（注：灰色框代表LMD，镜头代表DUT，之间的细线代表视场或孔径）

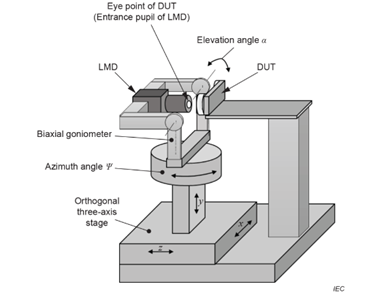

测量机械平台

为保证测量条件一致且可重复，点光测量设备和 2D 光测量设备的设置应相近，从而确保测量结果具有可比性。其中一个关键点是待测设备（DUT）与光测量设备（LMD）的正确对齐。

根据IEC 标准的建议，设置应满足以下精确度要求：

• x, y, z 轴的精度 < 0.05 毫米

• α（倾斜角）, Ψ（方位角）的精度 < 0.1°
