AD软件绘制原理图封装快捷方法

原理图封装

在有原理图库的前提下，原理图绘制的难度小，时间少，封装错误率低

没有原理图库的时，大部分没有见过的原理图封装需要自己的需求绘制，时间长，错误率比较高，像一些市面上没有的，并且难度特别大，这个就特别需要细心。

给大家说一下我画原理图芯片的快捷键方法，首先这个东西我是在网络上，嘉立创等一些网站上找不到的，而且这个东西我自己的原理图库里面也没有。

首先在项目工程里添加“Schematic Library”文件，保存之后，打开“Schematic Library”文件

点击：“工具--Symbol Wizard...”

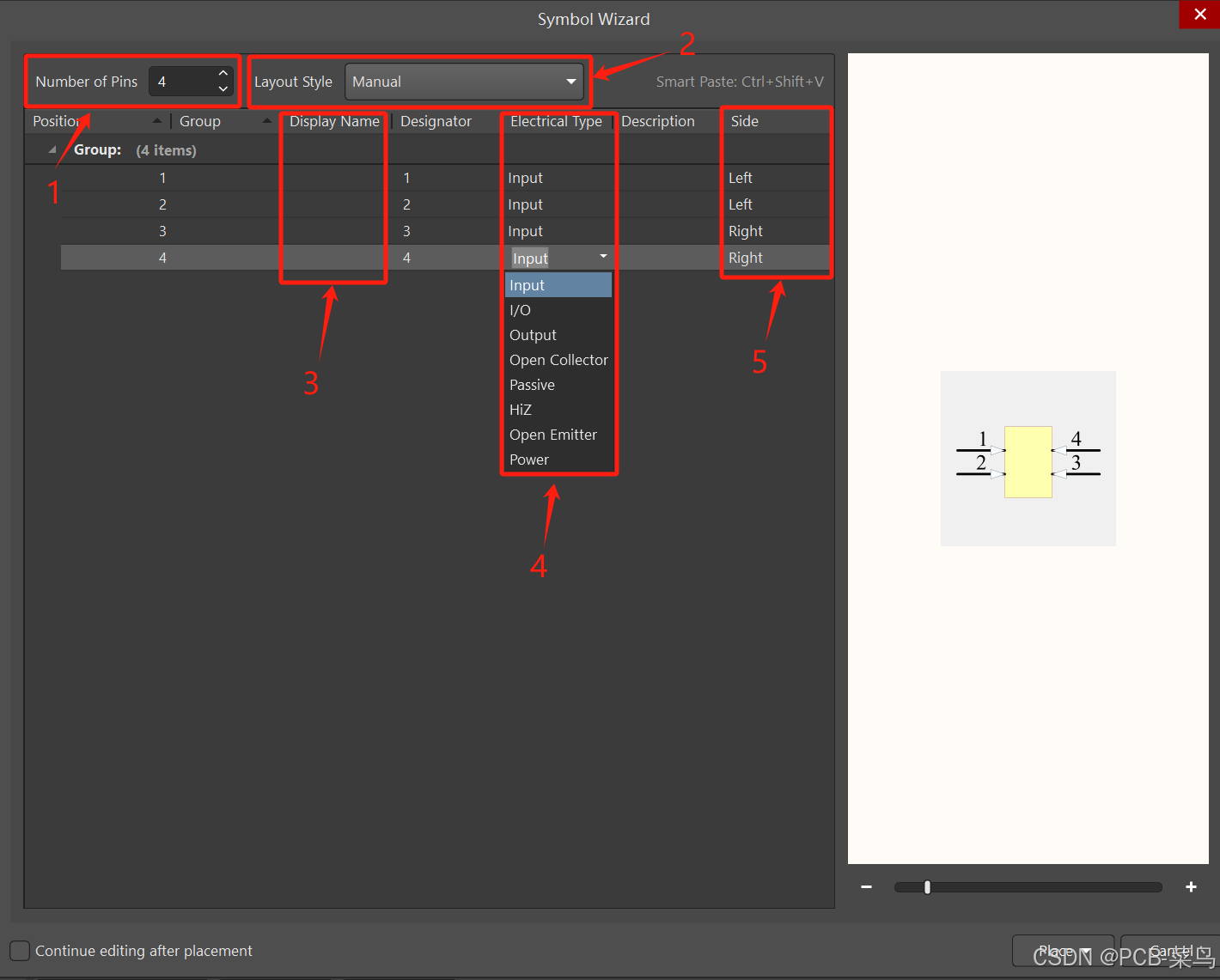

打开之后就会出来一个如图一样的内容

1： 是原理图的引脚数量，可以按照自己需要更改

2： 是原理图的布局风格，可以大概的更改每个引脚的位置

3： 是原理图引脚的网络名称，这个的比较繁琐一点，引脚数量多的时候需要直接手动打或者是            复制粘贴也可以看个人吧，（我喜欢自己打，这样不容易错）

4： 是原理图引脚的电气属性，按照元器件的数据手册进行更改，可以直接先“Shift+单击”进行统一        选择，选择之后直接“Ctrl+单击”点击“小三角符号”进行统一更改

5： 是原理图每个引脚的放置方向，可以按照数据手册进行更改，在绘制原理图时可以更好的连        接每个元器件之间的连接关系

在新的原理图封装绘制之后，可以点击右下角的“Place”选择第二个“Place New Symbol”就可以直接放置了

如果芯片有多个部分可以点击第三个“Place New Part”就可以直接放置在同一个原理图里了，只不过分多个部分而已。
