AD软件如何快速铺铜

最新推荐文章于 2025-05-14 15:03:10 发布
原创 最新推荐文章于 2025-05-14 15:03:10 发布 · 1k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

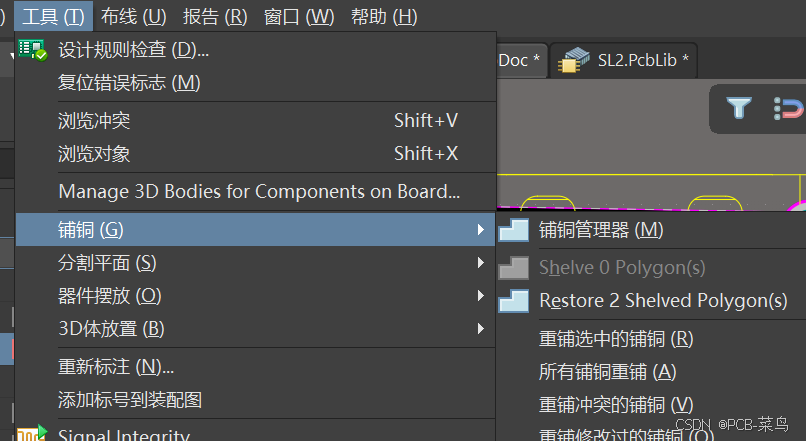

点击“工具--铺铜--铺铜管理器”

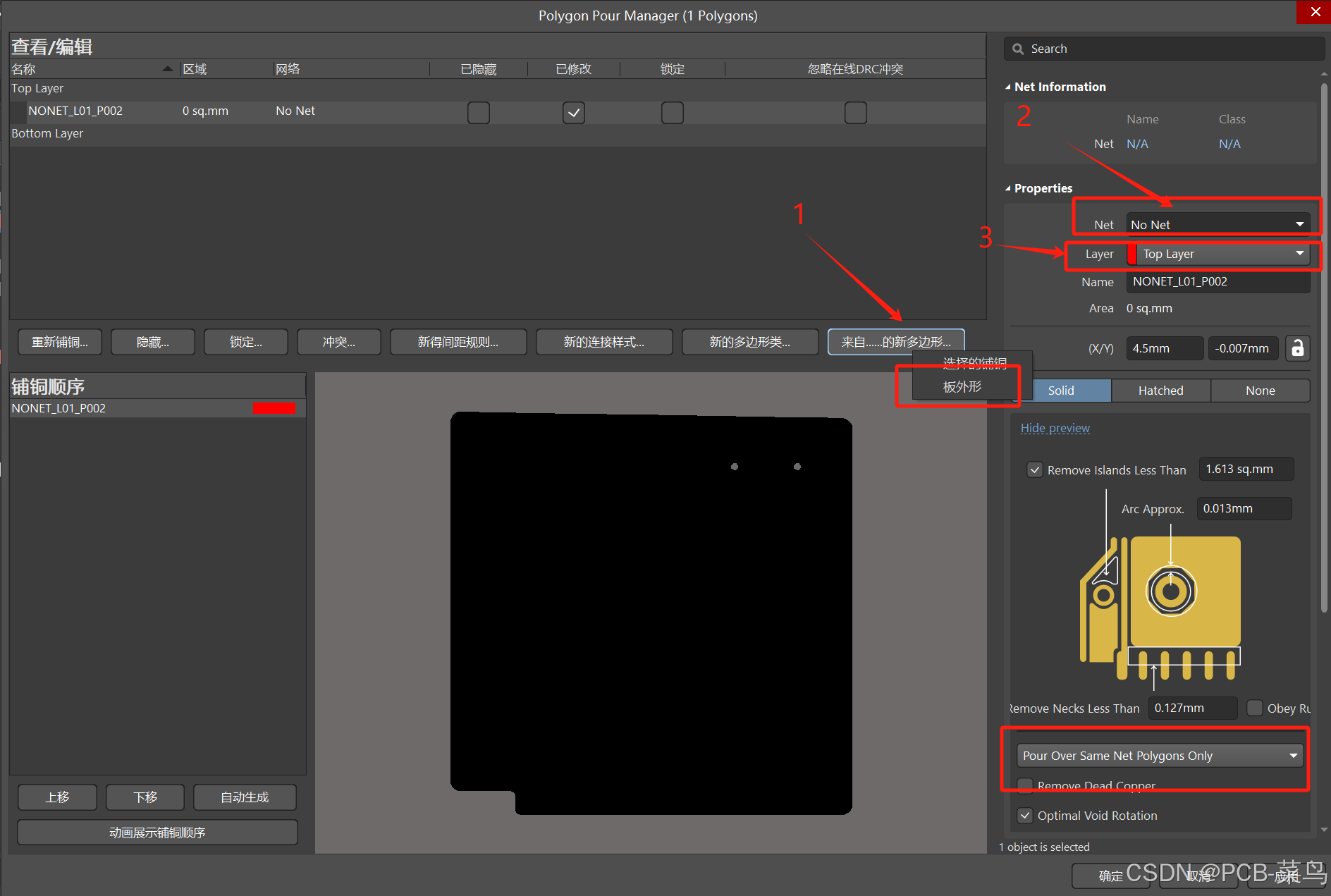

点击"来自...的新多边形--板外形"就可以新建适合板边的铺铜，然后按照自己的要求更改铺铜属性
