Allegro导出DXF文件

在PCB设计完成后，经常需要导出dxf文件给结构工程师进行确认尺寸和器件位置或开孔信息等，因此需要将PCB导出dxf文件。

首先打开PCB文件，选择File→Export→DXF

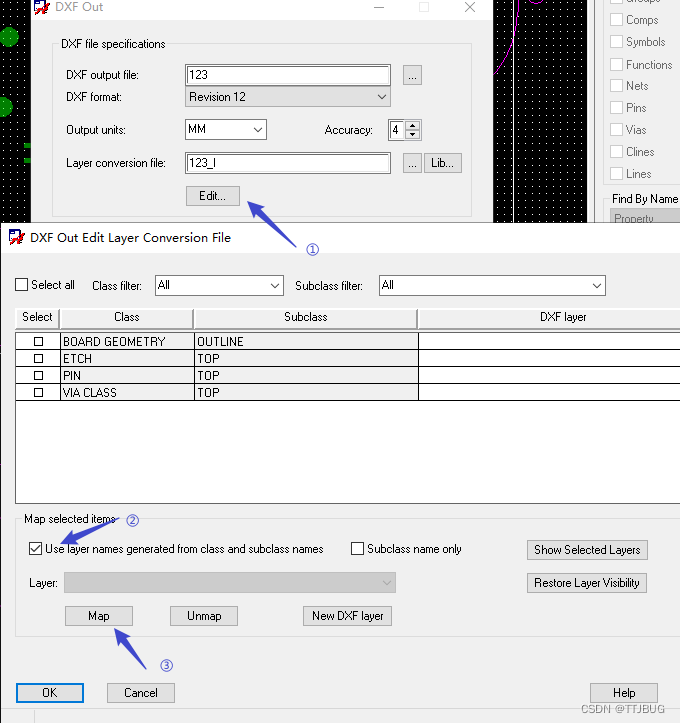

在DXF output file中选择文件保存的位置及文件名，注意DXF format中的文件名需要和DXF output file中的一样，否则无法导出dxf文件，然后点击Edit，弹出的窗口中设置需要导出的层，然后勾选Use layer names generated from class and subclass names，点击Map，然后点击OK。

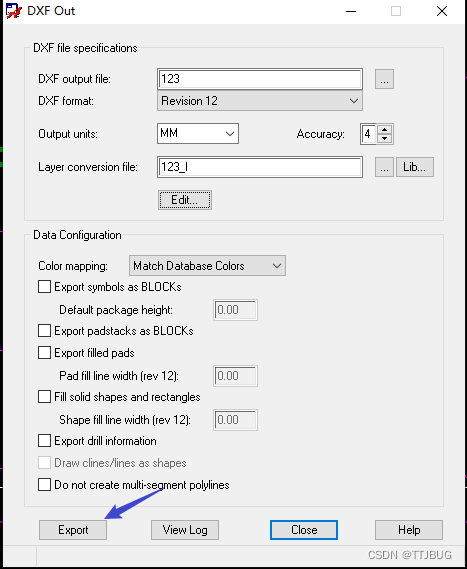

然后点击Export即可导出dxf文件到指定路径。
