Allegro导出三维模型

Allegro导出三维模型有两种方法，方法一，导出IDF文件，然后通过三维软件处理后（需要有点三维软件使用基础）导出step格式的文件；方法二，直接导出step文件，但是16版的allegro直接导出的step文件很奇怪，所以建议使用方法一。

方法一：

1、打开PCB文件

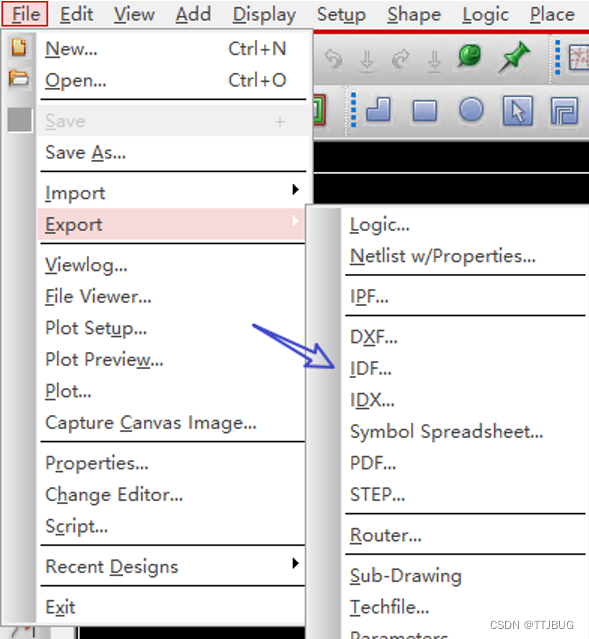

打开PCB文件，选File->Export->IDF

2、弹出窗口选择PTC，默认高度写0，然后点击Export

emn和emp文件即可用Solid Works或Proe等
emn文件包含PCB外形、厚度、钻孔、器件放置等信息
emp文件包含器件的外形、高度等信息
emn文件导出后，需要用三维软件打开后进一步处理，将多余的线条删除，板框拉伸，孔切除等操作，然后导出step文件。

方法二：

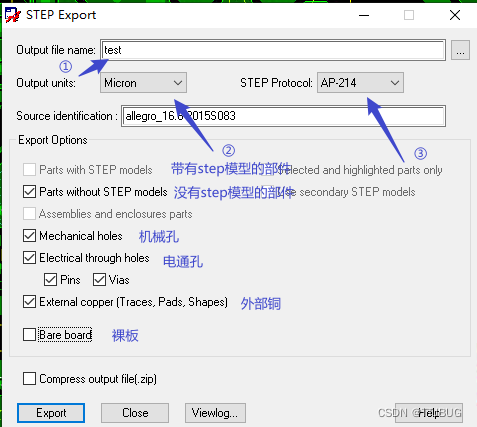

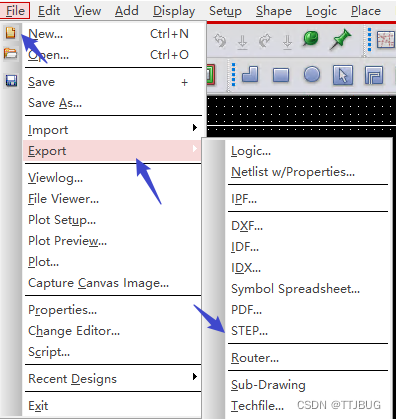

点击File->Export->STEP，然后弹出一个窗口

①选择保存的路径及文件名

②选择单位

③选择输出的格式（AP214文件通常包含颜色,层,和通用资源，AP203适用于机械零件和组件的表示）

设置好后点击下边的Export即可导出step文件

注意：文件路径及文件名不要有中文，否则会导出失败
