【用三层交换机实现vlan间路由】

【用三层交换机实现vlan间路由】

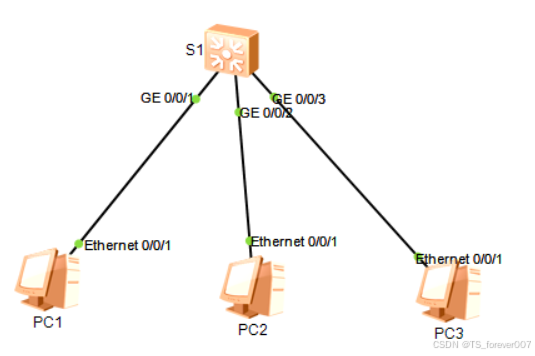

设备	接口	IP	子网	网关
S1	VLANIF 10	192.168.1.254	255.255.255.0	NA
S1	VLANIF 20	192.168.2.254	255.255.255.0	NA
PC1	e0/0/1	192.168.1.1	255.255.255.0	192.168.1.254
PC2	e0/0/1	192.168.1.2	255.255.255.0	192.168.1.254
PC3	e0/0/1	192.168.2.1	255.255.255.0	192.168.2.254

按照表格配置IP，并将PC1和PC2划分到vlan10，将PC3划分到vlan20。
要实现这两个vlan间的通信，需要在三层交换机上配置VLANIF接口

[S1]int VLANif 10
ip add 192.168.1.254 24
int VLANif 20
ip add 192.168.2.254 24

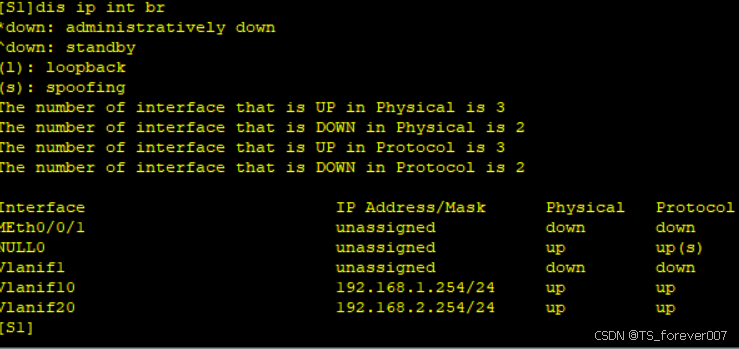

查看接口

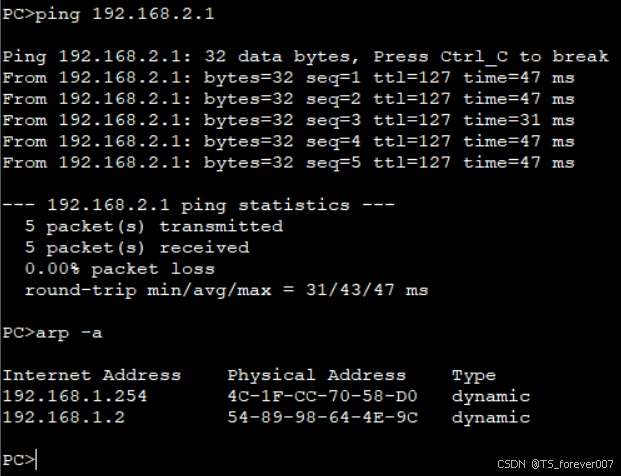

在PC1上面测试，通信正常。
